Scheppach HM90MP User Manual

www.scheppach.com
90
|
NL
8.11 Bedrijf laser (afb. 17)
• Inschakelen:
Druk 1x op de aan/uit-schakelaar laser (33). Op het te
bewerken werkstuk wordt een laserlijn geprojecteerd
die precies de plaats van de zaagsnede aangeeft.
• Uitschakelen:
Druk nogmaals op de aan/uit-schakelaar laser (33).
8.12 Afstellen van de laser (afb. 18)
Als de laser (32) niet meer de juiste zaaglijn aangeeft,
kan deze worden bijgesteld. Verwijder hiertoe de
schroeven (32b) en verwijder het voorste deksel (32a).
Draai de kruiskopschroeven (D) los en stel de laser in
door deze zijwaarts te verschuiven zodat de laserstraal
de snijtanden van het zaagblad (6) raakt.
Wanneer de laser is afgesteld en vastgezet, monteert u
het voorste deksel door de twee schroeven (32b) hand-
vast aan te draaien.

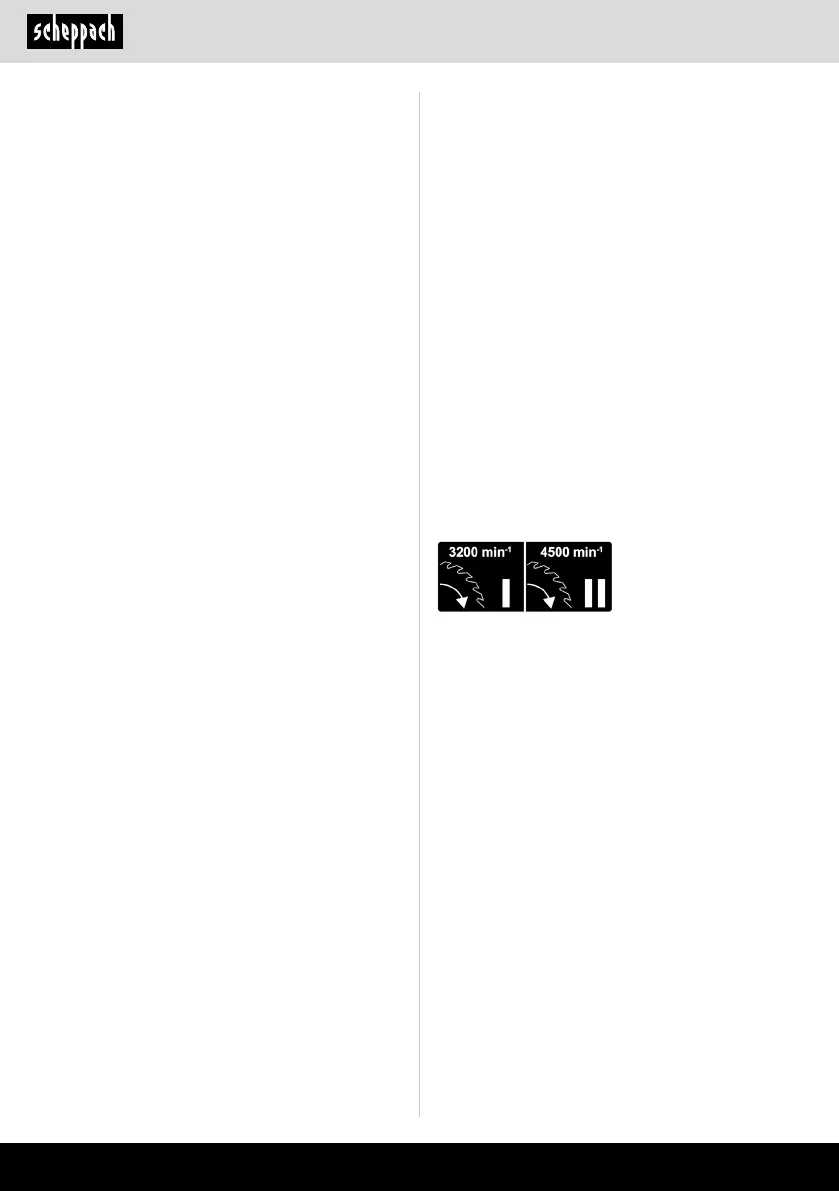

8.13 Wijzigen van het toerental (afb. 17)
De zaag beschikt over 2 toerentalbereiken:
• Om de zaag met een toerental van 3200 min-1 (me-
taal) te gebruiken, zet u de schakelaar (38) in stand I.
• Om de zaag met een toerental van 4500 min-1 (hout)
te gebruiken, zet u de schakelaar (38) in stand II.
9. Transport
• Trek de vastzetgreep (11) vast om de draaitafel (14)
te vergrendelen.
• De machinekop (4) omlaag drukken en met de borg-
bout (23) vastzetten. De zaag is nu in de onderste
positie vergrendeld.
• Trekgeleiding van de zaag met de vastzetschroef
voor trekgeleiding (20) in de achterste positie xe-
ren.
• Machine op vaste zaagtafel (15) dragen.
• Ga voor de hermontage van de machine, te werk zo-
als onder hoofdstuk 7 beschreven.
• Om de kabel op te bergen, wikkelt u de kabel rond
de twee kabelhouders (37). (Afb. 22)
8.10 Vervangen van het zaagblad (afb. 1, 2, 14-16)
Netstekker loskoppelen!
Let op!
m Gebruik altijd het juiste zaagblad voor het te bewer-
ken materiaal.
m Gebruik alleen zaagbladen die voldoen aan de
machinespecicaties betre󰀨ende de boordiame-
ter en de maximale kerf van het zaagblad.
m Gebruik alleen zaagbladen waarvan het toeren-
tal gelijk is aan of hoger dan de specicaties van
de machine.
Draag veiligheidshandschoenen bij het wisselen
van het zaagblad! Gevaar voor letsel!
• De machinekop (4) naar boven zwenken en met de
borgbout (23) vastzetten.
• Klap de zaagbladbeschermer (5) naar boven.
• Zet met de ene hand de binnenzeskant- of inbus-
sleutel (C) op de ensbout (28).
• Zaagasblokkering (30) goed aandrukken en de
ensbout (28) langzaam rechtsom draaien. Na max.
een omwenteling wordt de zaagasblokkering (30)
vergrendeld.
• Nu met iets meer kracht de ensbout (28) rechtsom
draaien.
• Flensbout (28) volledig er uitdraaien en de buiten-
ens (29) wegnemen.
• Het zaagblad (6) van de binnenens (31) wegnemen
en omlaag wegtrekken.
• Flensbout (28), buitenens (29) en binnenens (32)
zorgvuldig reinigen.
• Het nieuwe zaagblad (6) in de omgekeerde volgorde
weer terugplaatsen en aandraaien.
• Let op!
De versteksnede van de tanden, dit betekent de
draairichting van het zaagblad (6) moet overeenko-
men met de richting van de pijl op de behuizing.
• Controleer voor het vervolgen van de werkzaamhe-
den de werking van de veiligheidsvoorzieningen.
• Let op!
Controleer na elke vervanging van het zaagblad, of
het zaagblad (6) in verticale positie alsook op 45° is
gekanteld, vrij in het tafelinzetstuk (10) loopt.
• Let op!
Het vervangen en uitlijnen van de zaagbladen (6)
moet conform de voorschriften worden uitgevoerd.
