Scheppach SD1600 User Manual

56

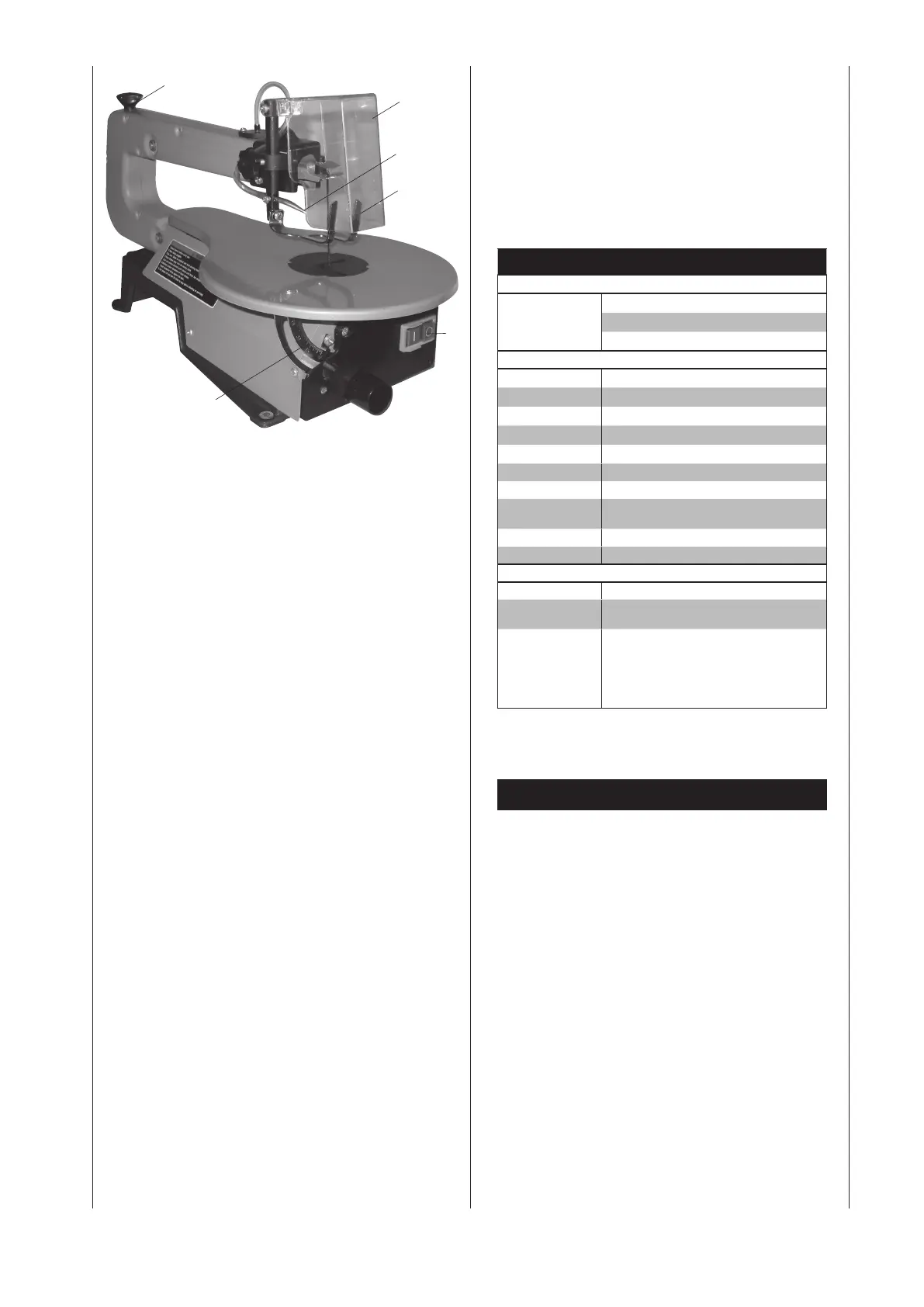

Onderdelen, Fig 1
1 Spanschroef: Om het zaagblad los of vast te zetten.
2 Bladbescherming:Beschermtuwhandentegen
verwondingen.
3 Werkstukhouder
4 Stofschild: Zorgt dat het werkstuk stofvrij blijft.
5 Aan/uit schakelaar
6 Hoekschaal: Van deze schaal kunt u de helling van
de tafel aflezen.
SD1600
Leveringsomfang
Decoupeerzaag SD1600
Pakket toebehoren
Betjeningsanvisning
Technische gegevens
Afmetingen L x B x H
640 x 280 x 325 mm
Tafelgroote
ø 255 x 410 mm
Zaagblad
133 mm
Zaaghoogte max.
57 mm
Werkdiepte
405 mm
Hetbewegning
15 mm
Hefsnelheid
1425 1/min.
Schuine stand van
de tafel naar links
0–45°
ø Afzuigaansluiting
35 mm
Gewicht
10,1 kg
Motor
Motor V/Hz
230 V/50 Hz
Opgenomen
vermagen P1
120 W
Ljudtrycksnivån
uppmätt enligt DIN
45635 vid max
varvtal och
obelastad maskin
vid operatärens ära.
76dB(A)
Technischewijzigingenvoorbehouden!
Algemene aanwijzingen
• Controleer alle onderdelen nahetuitpakkenopeven-
tuele beschadigingen opgelopen tijdens het transport.
Bijklachtendientudirectcontactoptenemenmetde
transporteur. Als een klacht te laat binnenkomt wordt
het niet erkend.
• Controleerofdezendingcompleetis.
• Zorgervoordatuvoordeingebruiknamevertrouwdbent
met de machine door het lezen van de gebruiksaanwij-
zing.
• Gelievealleenorigineleonderdelentegebruikenzoals
reserveenslijtageonderdelen.Reserveonderdelenkunt
u verkrijgen via uw Scheppach vakhandelaar.
• Gelievebijbestellingenonsartikelnummerenhettype
en bouwjaar van het apparaat op te geven.
Fig. 1
1
2
3
4
5
6
