de 90° hoek aan liggen.
3 Als de afstand tussen zaagblad en 90° hoek minimaal
is, draait u de blokkeerknop weer dicht. Nu moet de
tafel 90 graden t.o.v. het zaagblad staan.
4 Open de blokkeerbout van de schaal en zet de wijzer op
de nulpositie. Draai de bout vast. Corrigeer dan de nul-
stand bout onder de tafel. Let er a.u.b. op: De schaal-
verdeling voor de hoek is een handig extra onderdeel,
maar dient niet voor heel precies werken te worden
ge bruikt. Gebruik een stuk afvalhout voor enkele zaag-
proe ven; stel de tafel indien nodig bij.
Opmerking: de tafel mag niet tegen het motorblok aan llggen.
Oit kan ongewenste geluioen veroor -zaken.
Horizontale zaagtafel en schuin zagen, Fig. 2+3
1 De zaagtafel kan 45°o naar links in een schuine positie
gezet of in de horizontale positie gelaten worden.
2 Onder de werktafel vindt u de schaalverdeling voor de
hoek voor het aflezen van de globale hoek. Voor precies
instellen gebruikt u afvalhout voor enkele zaagproeven;
stel de tafel indien nodig bij.
Montage van de beschermkap van
het zaagblad, Fig. 4
Monteer de beschermkap van het zaagblad zoals in de
afbeelding weergegeven voorzichtig op de zaag. Draai de
bout met de moer en de onderlegring vast.
1 Til de zaag aan frame en sokkel op en schuif hem op de
werktafel.
2 Maakt u zich met de bedienings-elementen en de gege-
vens over het vermogen van de zaag vertrouwd.
Monteren van de zaag op een werkbank, Fig. 5
1 Voor het opzetten van de zaag is een werkbank van mas-
sief hout beter geschikt dan een zwak onderstel van
tri plex waarbij de trilling en de geluidsbelasting storend
zijn.
2 Het voor de montage op een werkbank noodzakelijke
ge reed schap en de kleine onderdelen worden niet met
de zaag meegeleverd. Gebruik echter minimaal een uit-
rus ting met de volgende grootte:
1 zaag
2 schuimrubber mat
3 werktafel
4 vlakke pakking
5 anderlegring
6 zeskantmoer
7 contramoer
8 zeskantbout
Hoeveelheid Beschrijving
4 Zeskantbouten 6 mm 1/4-20 x lengte
4Vlakkepakkingen(7mm)9/32I.D.
4anderlegringen(7mm)9/32I.D.
8Zeskantmoeren(6mm)1/420
Soor eerst de gaten in het steunvlak en zet dan de bou-
ten erin.
3 Een geluiddempende schuimrubber mat wordt ook niet
met de zaag meegeleverd. Wij raden echter het gebruik
van een dergelijke mat dringend aan om trillingen en
lawaai zo klein mogelijk te houden. Ideale grootte 410

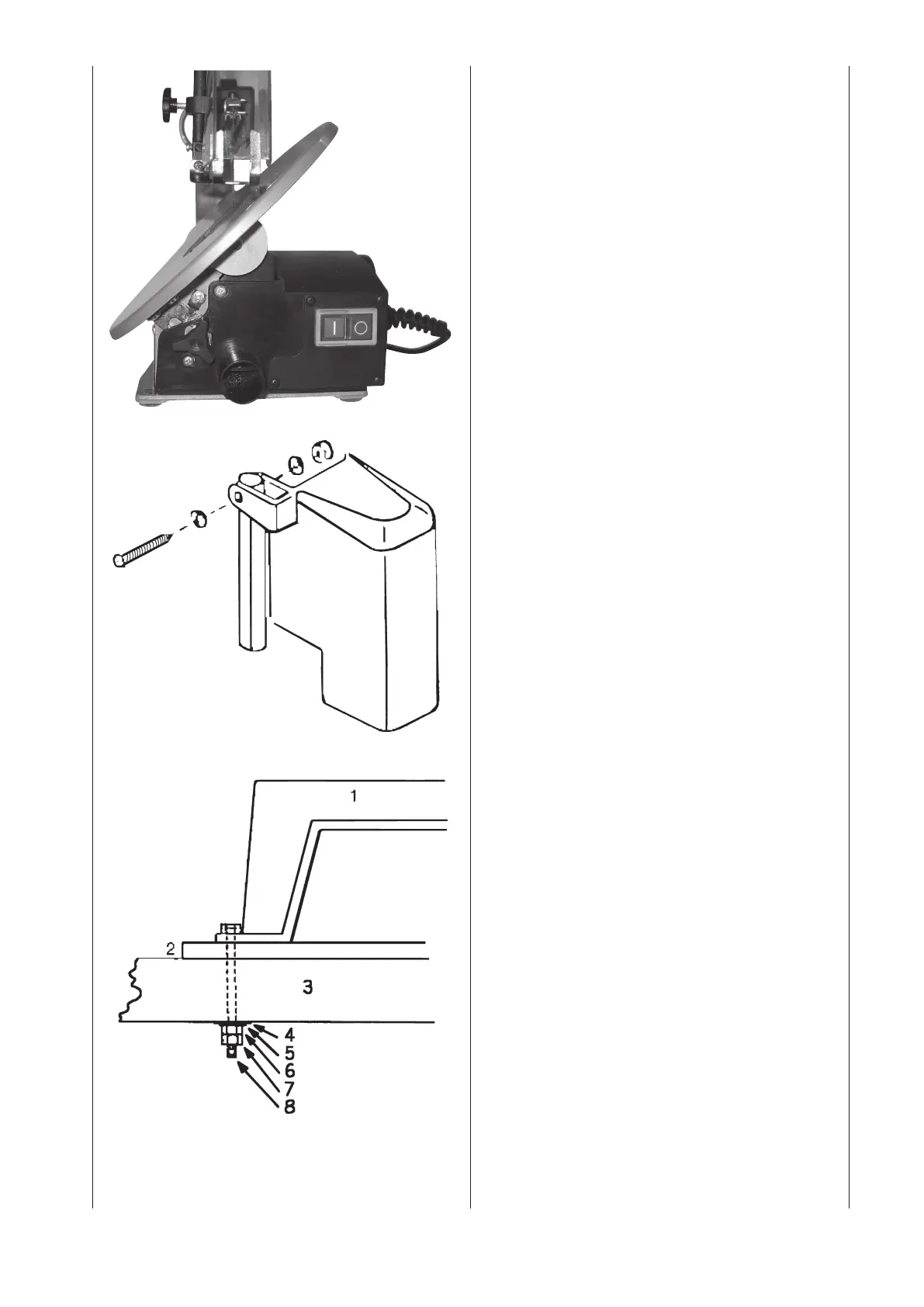

Fig. 3
Fig. 4
Fig. 5
