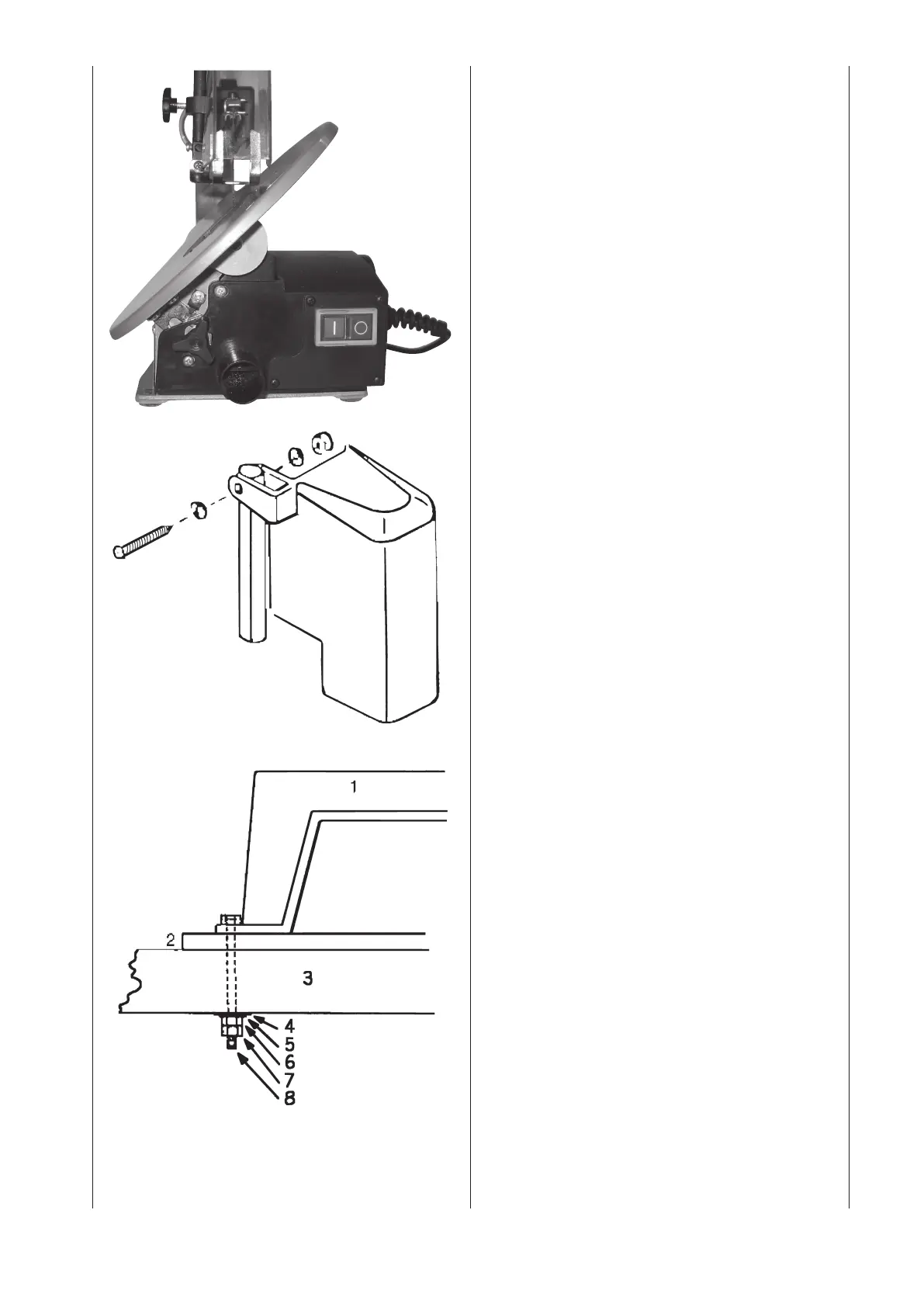

Horisontalt sagbord og skrå skjæring, Fig. 2+3
1 Sagbordet kan stilles med 45° til venstre i skråposisjon,
eller kan beholdes i horisontal posisjon.
2Underarbeidsbcrdetnnesvinkelskalaentilavlesingav
den cmtrentlige krengingsvinkelen.
For en mer presis innstilling, bruk avfallstreverk til ncen
sagprøver; etterstill bcrdet cm nødvendig.
Montering av bladbeskyttelsen, Fig. 4
Montér bladbeskyttelsen forsiktig på sagen, slik det er vist
på illustrasjonen. Skruen sikres med mutter og under lags-
skive.
2Blifartraligmedbetjeningenagytelselskjennetegnene
til sagen.
1 Løftsagen på rammen og sokkel, og skyv den på ar-
beidsbordet.
Montering av sagen på en arbeidsbenk, fig. 5
1 En arbeidsbenk av massivt tre egner seg bedre til
sagens installering enn svak kryssfinér sam gir farstyr-
rende vi bras janer ag støybelastning.
2 Verktøyog små komponenter som trengs til montering
på en arbeidsbenk, er ikke deler av sagens leveringsinn-
hold.Brukdogidetminsteutstyrifølgendestørreise:
1 sagstykke
2 skumgummiunderlag
3 arbeidsbord
4 flat tetning
5 stoppeskive
6 sekskantskrue
7 kontaktmutter
8 sekskantskrue
Mengde Beskrivelse
 4sekskantskruer(6mm)1/420xlengde
 4atetetninger(7mm)9/32I.D
 4underlagsskiver(7mm)9/32I.D
 8Sekskantmuttere(6mm)1/420
 Bor først hull inn i underlagsaten, og sett deretter
skruene inn.
3 Et støyreduserende skumgummiunderlag er heller ikke
dei av sagleveringen, dog anbefaler vi sterkt å benytte
dette for å minske vibrasjon og støybelastning. Ideell
størrelse 410 x 210 mm.
Fig. 3
Fig. 4
Fig. 5
