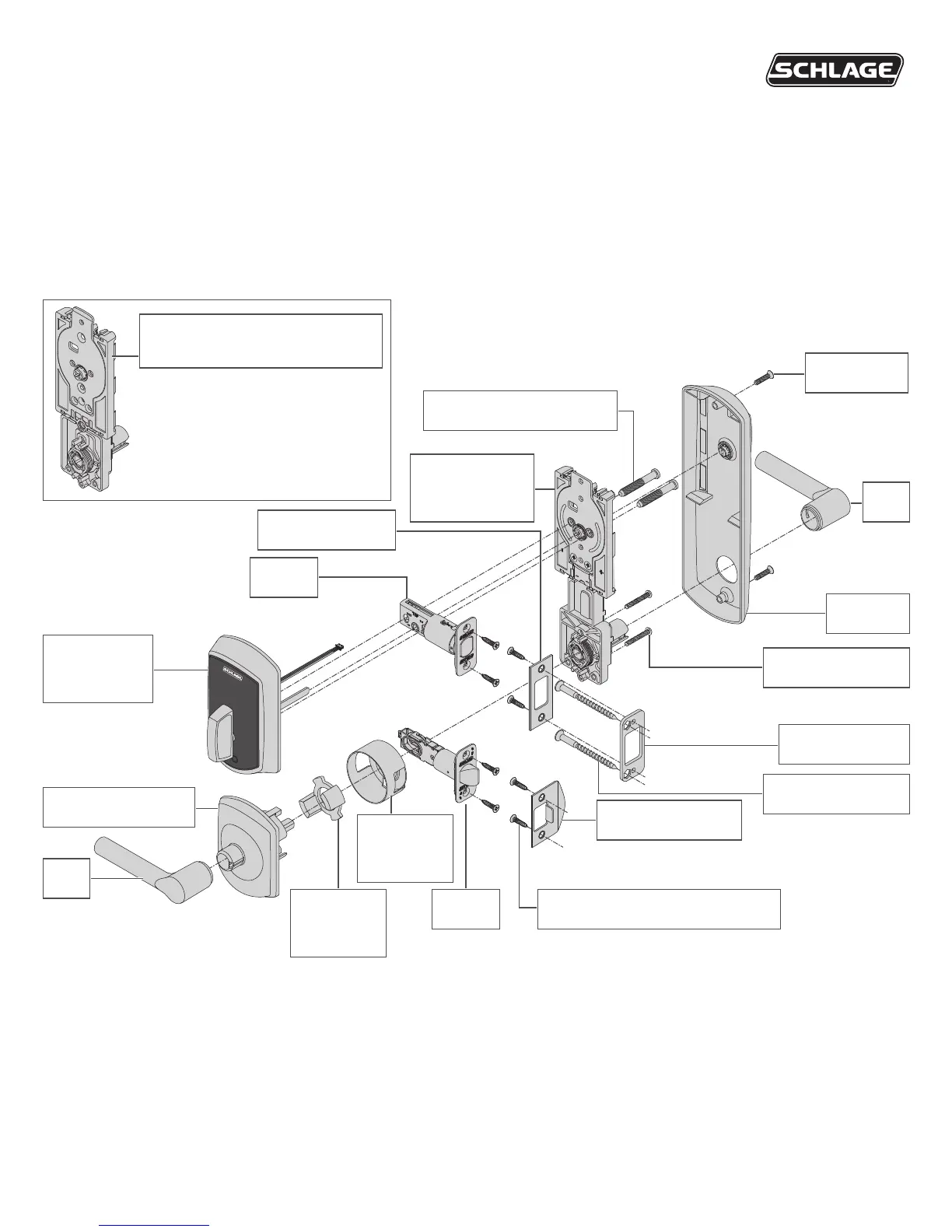

Unidad de cerrojo
externa
Pêne dormant
extérieur
Unidad de manija externa
Levier extérieur
Cerrojo cilindro
y volteador
Coupelle
coupe-feu
Inside assembly for
5Z\x” door prep*
Inside assembly for
5Z\x” door prep*
Tornillos de montaje de cerradura
Vis de montage du pêne dormant
Lever mounting screws
Lever mounting screws
Inside cover
Inside cover
Tornillos de tapa
Vis du couvercle
Manija
Levier
Perno
Pêne
Manija
Levier
Placa de refuerzo
Plaque de renfort
Tornillos de refuerzo
Vis de renfort
Pestillo/perno/tornillos de contra chapa (8)
Loquet/Pêne/Gâche Vis (8)
Pestillo de contra chapa
Loquet Gâche
Perno de contra chapa
Pêne Gâche
Pestillo
Loquet
Placa del lado
de la manija
Plaque de main
d’ouverture
Modelo FE410F
Modèle FE410F
Schlage Control™ Cerradura inteligente interconectada
Serrure intelligente interconnectée Schlage Control™
con tecnología Engage
dotée de la technologie Engage
Instrucciones para la instalación
Instructions d’installation
No se incluyen credenciales
Identiants non inclus.
Unidad interna para prep. de puerta de 4”*
Assemblage intérieur pour préparation de
porte de 10 cm (4 po)*
* Solo se incluye unidad de un lado. Se
debe pedir la cerradura para prep. de
puerta de 5Z\x” o 4”
* Un seul assemblage intérieur inclus.
La serrure est commandée pour une
préparation de porte de 5Z\x po ou
10 cm (4 po).
