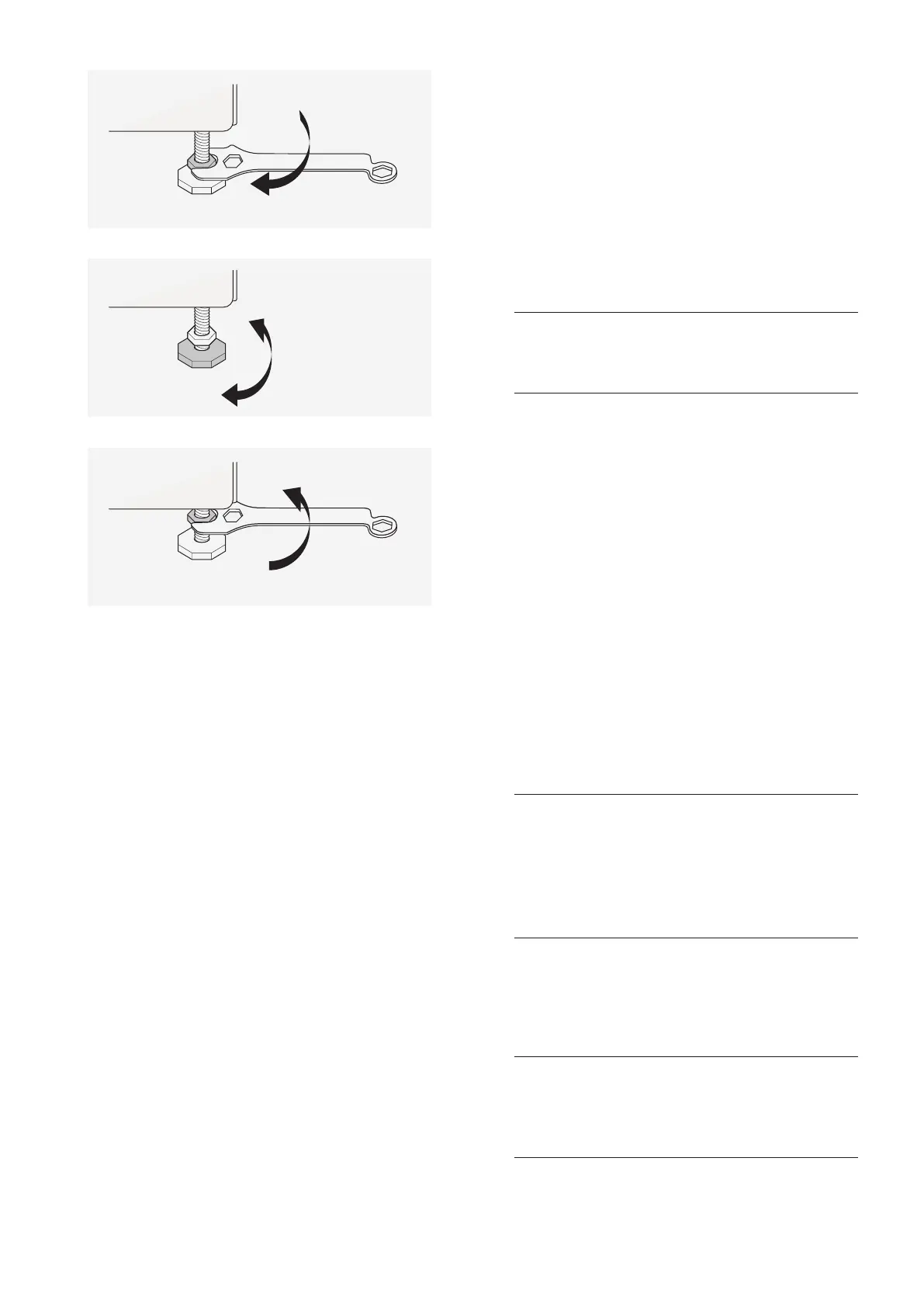

Desserrez les contre-écrous avec une clé à molette.
►
Corrigez la hauteur des pieds.
►
Revissez les contre-écrous vers le haut. Tenez ferme-
ment les pieds de l’appareil pour éviter que la hauteur
ne se dérègle.
Raccord d’air frais (en option)
Le raccord d’air frais (avec ouverture de trop-plein)
permet de raccorder un tuyau d’alimentation en air
frais d’un diamètre de 160 mm ou 200 mm. L’ali-
mentation en air frais de l’appareil doit répondre aux
conditions suivantes:
Pression de l’air à l’entrée d’air
►
Maximum 0 Pa (pas de pression excessive)
►
Minimum – 20 Pa (pression négative)
Conduite d’évacuation de l’air
Pour la conduite d’évacuation d’air, vous pouvez utiliser
tous les produits en usage dans le commerce, tels que:
• des tuyaux en matière plastique
• des conduits ou tuyaux souples
• des conduits ou des tuyaux en tôle zinguée
• des pièces de raccordement, de transition ou de déri-
vation pour les réseaux de conduits plats et de tuyaux
• des coffrets muraux pour l’évacuation à l’air libre ou
dans un puits d’aération
Remarque
Utilisez des matériaux résistants à l’humidité et à la
chaleur (jusqu’à 80 °C).
Pertes de pression
La nature et la longueur de la conduite d’évacuation
d’air, en particulier dans les coudes ou les pièces
courbes à faible rayon, freinent le passage de l’air.
►
Veillez à entraver le débit d’air le moins possible et à
réduire la perte de pression (résistance) au minimum.
Le frottement à l’intérieur des tuyaux entrave plus ou
moins l’air, selon le matériau utilisé.
►
Utilisez des tuyaux avec un grand diamètre intérieur
et surface intérieure lisse
►
Assurez-vous que la longueur totale est aussi courte
que possible.
Les pièces encastrées comme les tuyaux et seg-
ments courbés, les coffrets muraux grillagés ou les
clapets de refoulement accroissent encore la résis-
tance.
Avertissement
En observant les points suivants, vous obtiendrez un
rendement optimal de la conduite d’évacuation d’air:
• grand diamètre intérieur
• courte longueur totale
• éviter les tuyaux et pièces coudés
Calculer la perte de pression
►
Calculez la chute de pression en utilisant les valeurs
correspondantes pour votre type d’appareil.
Remarque
Pour garantir le débit d’air minimal nécessaire, la
perte de pression totale de la conduite d’évacuation
d’air ne doit pas dépasser la valeur de 200 Pa.
