DE
8
►

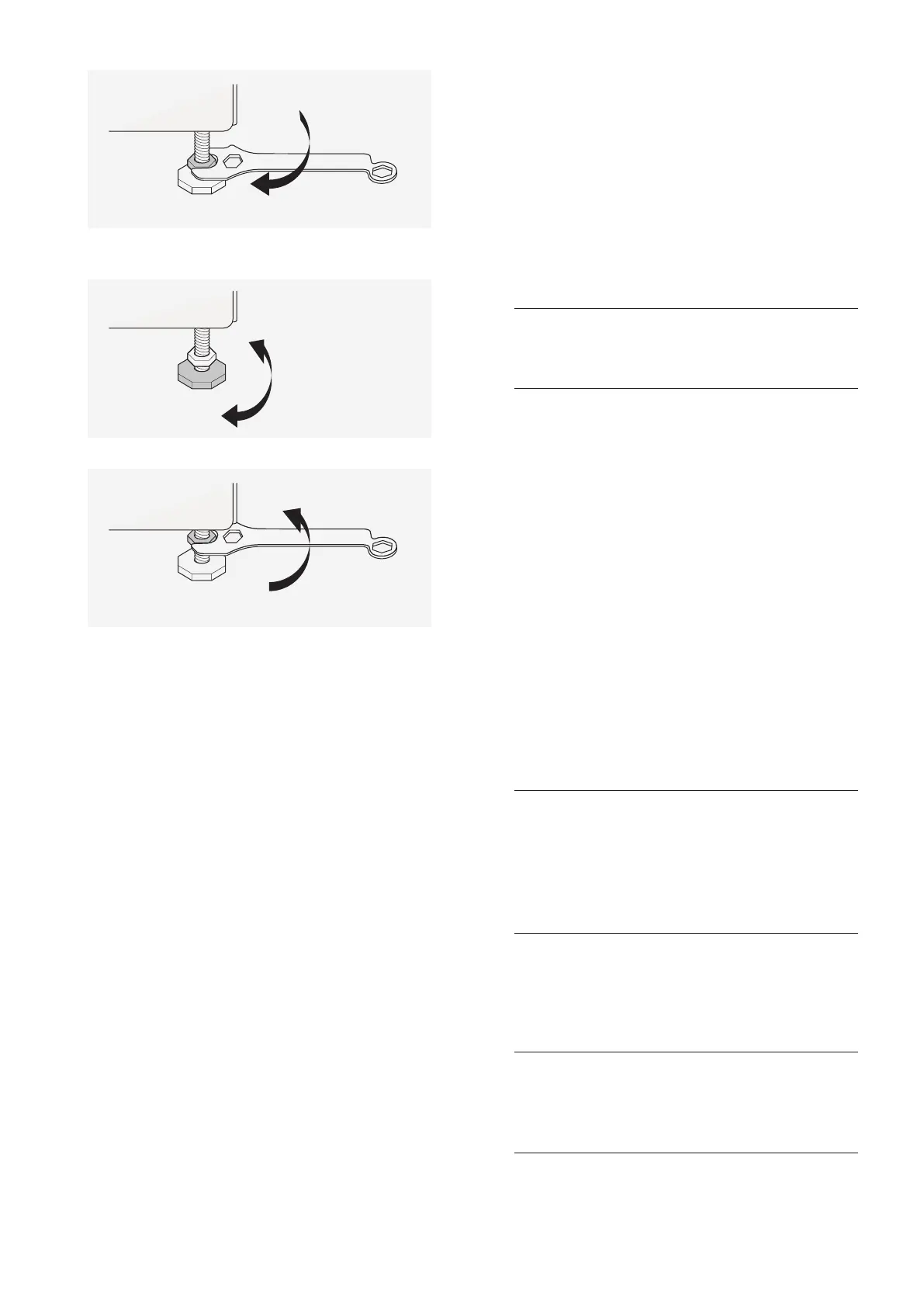

Lösen Sie die Kontermuttern der Gerätefüsse mit
einem Schraubenschlüssel.
►
Korrigieren Sie die Höhe der Gerätefüsse.
►
Schrauben Sie die Kontermuttern wieder nach oben.
Halten Sie die Gerätefüsse dabei fest, um zu verhin-
dern, dass sich die Höhe verstellt.
Frischluft-Anschluss (Option)
Beim Frischluftanschluss (mit Überströmöffnung)
lässt sich eine Frischluftzuleitung mit einem Durch-
messer von 160 mm oder 200 mm anschliessen.
Die Zufuhr von Frischluft zum Gerät muss folgende
Bedingungen erfüllen:
Luftdruck am Zuluftstutzen
►
Maximal 0 Pa (kein Überdruck)
►
Minimal – 20 Pa (Unterdruck)
Abluftleitung
Als Abluftleitung können verschiedene handelsübliche
Produkte verwendet werden:
• Kunststoffrohre
• Flexible Kanäle / flexible Rohre
• Blechkanäle / Blechrohre, verzinkt
• Verbindungs- / Übergangs- / Umlenkstücke für Flach-
kanal- oder Rohrsystem
• Mauerkästen zur Entlüftung ins Freie oder in einen
Lüftungsschacht.
Hinweis
Die verwendeten Materialien müssen feuchtigkeits-
und wärmebeständig sein (bis 80 °C).
Druckverlust
Beschaffenheit und Länge der Abluftleitung können
den Durchfluss der Abluft erschweren, insbesondere
bei Kniestücken oder Rohrbögen mit engem Radius.
►
Achten Sie darauf, den Luftdurchsatz möglichst we-
nig zu behindern und den Druckverlust (Widerstand)
minimal zu halten.
Durch Reibung an der Innenseite der Rohre wird die
Luft je nach verwendetem Material mehr oder weniger
stark behindert.
►
Verwenden Sie Rohre mit glatter Innenfläche und
grossem Innendurchmesser
►
Achten Sie auf eine möglichst kurze Gesamtlänge.
Rohrbögen oder -krümmer, Kniestücke sowie Mauer-
kästen mit Gitter oder Rückstauklappen erhöhen den
Widerstand zusätzlich.
Hinweis
Durch Beachten der folgenden Punkte erzielen Sie
eine optimale Leistung der Abluftleitung:
• grosser Innendurchmesser
• kurze Gesamtlänge
• Rohrbögen/ Kniestücke vermeiden
Druckverlust berechnen
►
Berechnen Sie den Druckverlust anhand der entspre-
chenden Werte für Ihren Gerätetyp.
Hinweis
Um den minimal erforderlichen Luftdurchsatz zu ge-
währleisten, darf der gesamte Druckverlust den Wert
von 200 Pa nicht überschreiten.
