DE
9
Gewelltes Rohr
Kann der Trockner nicht an eine fest installierte
Abluftleitung angeschlossen werden, besteht die
Möglichkeit, die Abluft über ein gewelltes Rohr abzu-
führen.
Abluftleitung installieren
Je nach baulicher Situation kann die Abluft auf unter-
schiedliche Weise nach aussen geführt werden:
• über einen Mauerkasten ins Freie
• durch ein Fenster ins Freie
• über einen Mauerkasten in ein Kamin oder einen
Lüftungsschacht
Abluft durch ein Fenster ins Freie führen
Befindet sich ein Fenster im Raum, kann die Abluft
über die Abluftleitung direkt durch das geöffnete
Fenster ins Freie geleitet werden.
►
Verlegen Sie die Abluftleitung so, dass die ausgebla-
sene, feuchtwarme Luft nicht wieder angesaugt
werden kann.
►
Achten Sie darauf, dass kein zusätzlicher Gegendruck
(z. B. durch direkten Windeinfall) auf die ausströmende
Abluft entstehen kann.
Abluft über einen Mauerkasten in ein Kamin
oder einen Lüftungsschacht führen
Soll die Abluftleitung an einen feuchtigkeitsisolier-
ten Lüftungsschacht angeschlossen werden, ist der
zuständige Kaminfeger zu verständigen bzw. die
Genehmigung der örtlichen Bau behörde oder des
Hauseigentümers einzuholen.
►
Lassen Sie sich den gefahrlosen Betrieb in jedem Fall
von Ihrem Kaminfeger bestätigen.

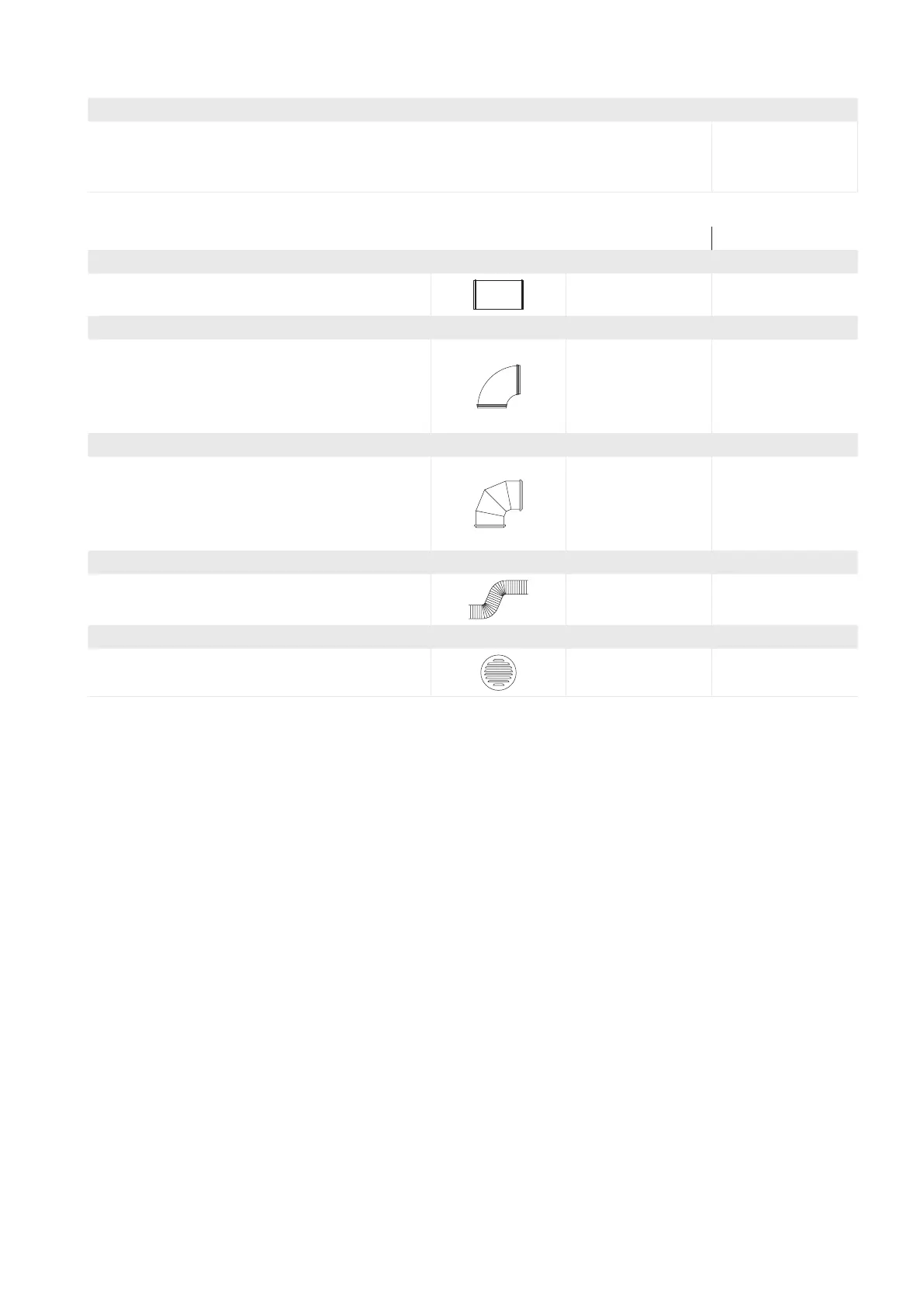

Gesamten Druckverlust berechnen
D 200
Beladung 11 kg
Maximaler Volumenstrom 480 m
3
/ h
Maximaler Leitungswiderstand, bauseitig 200 Pa
Abluftanschluss, Durchmesser 160 mm (Option) 200 mm
Gerade, glatte Rohre
Druckverlust pro Meter 4 Pa 2 Pa
Gebogene Rohre, glatt (rm = 1,5 d)
30°-Bogen 2 Pa 2 Pa
45°-Bogen 4 Pa 2 Pa
60°-Bogen 5 Pa 2 Pa
90°-Bogen 6 Pa 3 Pa
Gebogene Rohre, Segmentausführung (rm = 1,5 d)
30°-Bogen 4 Pa 2 Pa
45°-Bogen 6 Pa 3 Pa
60°-Bogen 7 Pa 3 Pa
90°-Bogen 9 Pa 4 Pa
Flexible Rohre
Gerade Rohre (Alu), Druckverlust pro Meter 9 Pa 3 Pa
90°-Radius (Alu / rm = 1,5 d) 20 Pa 6 Pa
Aussenluftgitter
Aussenluftgitter aus Stahl 70 Pa 30 Pa
