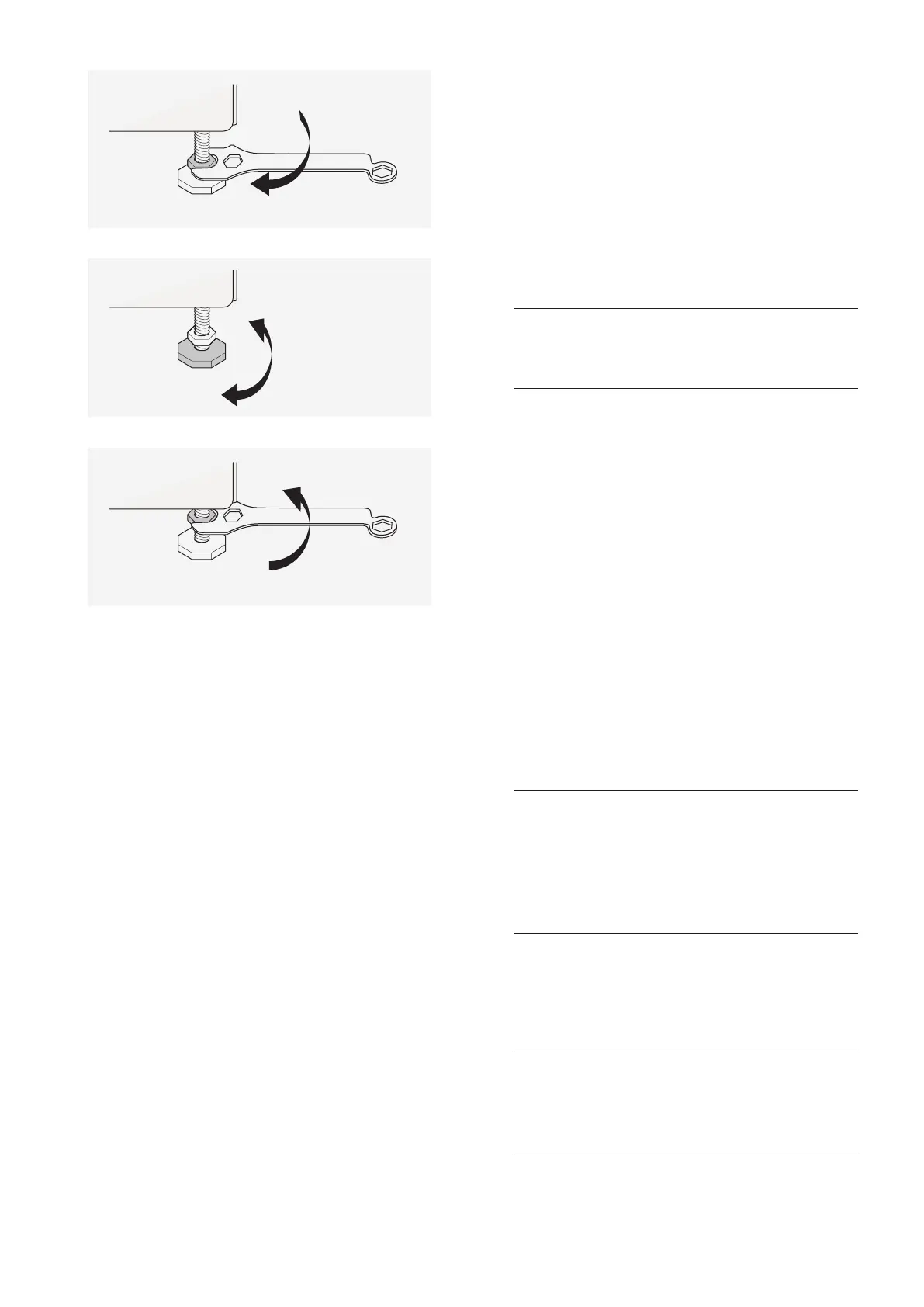

Allentare i controdadi con una chiave inglese.
►
Correggere l’altezza dei piedini.
►
Riavvitare i controdadi. Tenere bloccati i piedini
dell’apparecchio per non sregolare l’altezza.
Attacco del tubo dell’aria fresca (op-
zionale)
L’attacco del tubo dell’aria fresca (con apertura per
il dispositivo di troppopieno) consente di collegare un
tubo di alimentazione dell’aria fresca del diametro
di 160 mm o 200 mm. L’alimentazione di aria fresca
verso l’apparecchio deve soddisfare le seguenti con-
dizioni:
Pressione nel raccordo dell’aria addizionale
►
Massimo 0 Pa (nessuna sovrapressione)
►
Minimo - 20 Pa (pressione negativa)
Tubazione per lo scarico dell’aria-vapore
Per questa tubazione potete utilizzare i seguenti
prodotti in commercio:
• Tubi in plastica
• Canali flessibili oppure tubi
• Canali in lamiera zincata oppure tubi in lamiera
• Raccordi, manicotti o raccordi per sistemi di canali
quadrati o di tubi
• Cassette a muro per lo scarico dell’aria all’esterno
oppure in un pozzetto di ventilazione.
Avviso
Il materiale deve essere resistente all’umidità e al
calore fino ad 80 °C.
Perdite di pressione
Struttura e lunghezza del tubo di scarico possono
ostacolare il flusso dell’aria di scarico, soprattutto
quando vengono utilizzati raccordi a gomito o ad arco
a stretto raggio di curvatura.
►
Assicurarsi di ostacolare il meno possibile il flusso
d’aria e di ridurre al minimo la perdita di pressione
(resistenza).
L’attrito all’interno dei tubi ostacola l’afflusso d’aria
in misura maggiore o minore, a seconda del tipo di
materiale utilizzato.
►
Utilizzare tubi con superficie interna liscia, ampio
diametro interno e lunghezza ridotta.
Inserti quali raccordi o giunti ad arco o a gomito, non-
ché cassette a muro con griglie o valvole antiriflusso
aumentano la resistenza.
Avviso
Se si osservano i seguenti punti, il condotto dell’area
di scarico funzionerà in modo ottimale:
• grande diametro interno
• lunghezza complessiva corta
• Evitare curve/gomiti
Calcolare la perdita di pressione
►
Calcolare la perdita di pressione in base ai corrispon-
denti valori dell’apparecchio.
Avviso
Per garantire la portata d’aria minima richiesta, la
perdita totale di pressione non deve superare il valore
di 200 Pa.
