Installare il tubo di scarico
A seconda della situazione strutturale è possibile
condurre all’esterno la tubazione di aria di scarico in
modi diversi:
• Tramite una cassetta a muro verso l’esterno
• Attraverso la finestra verso l’esterno
• Attraverso un foro a muro in un camino o in un poz-
zetto di ventilazione
Uscita della tubazione all’esterno ramite la
finestra
Se nel luogo d’installazione c’è una finestra, l’aria
di scarico può essere condotta direttamente verso
l’esterno attraverso un tubo che passi dalla finestra
aperta.
►
Installare la tubazione per l’aria di scarico in modo che
l’asciugatrice non possa aspirare nuovamente l’aria
caldo-umida scaricata.
►
L’apertura per l’uscita dell’aria di scarico deve essere
realizzata in modo tale che non si possa produrre una
contropressione supplementare (ad es. l’incidenza
diretta del vento) dall’esterno.
Uscita della tubazione in un camino attra-
verso una cassetta a muro o un pozzetto di
ventilazione
In caso di collegamento ad un pozzetto di ventilazione
isolato dall’umidità deve
essere informato lo spazzacamino, o il competente
locale Ispettorato Comunale. Oppure si deve consulta-
re il proprietario di casa.
►
In ogni caso fate verificare dal vostro spazzacamino
se non esistono pericoli, o se ciò è permesso.

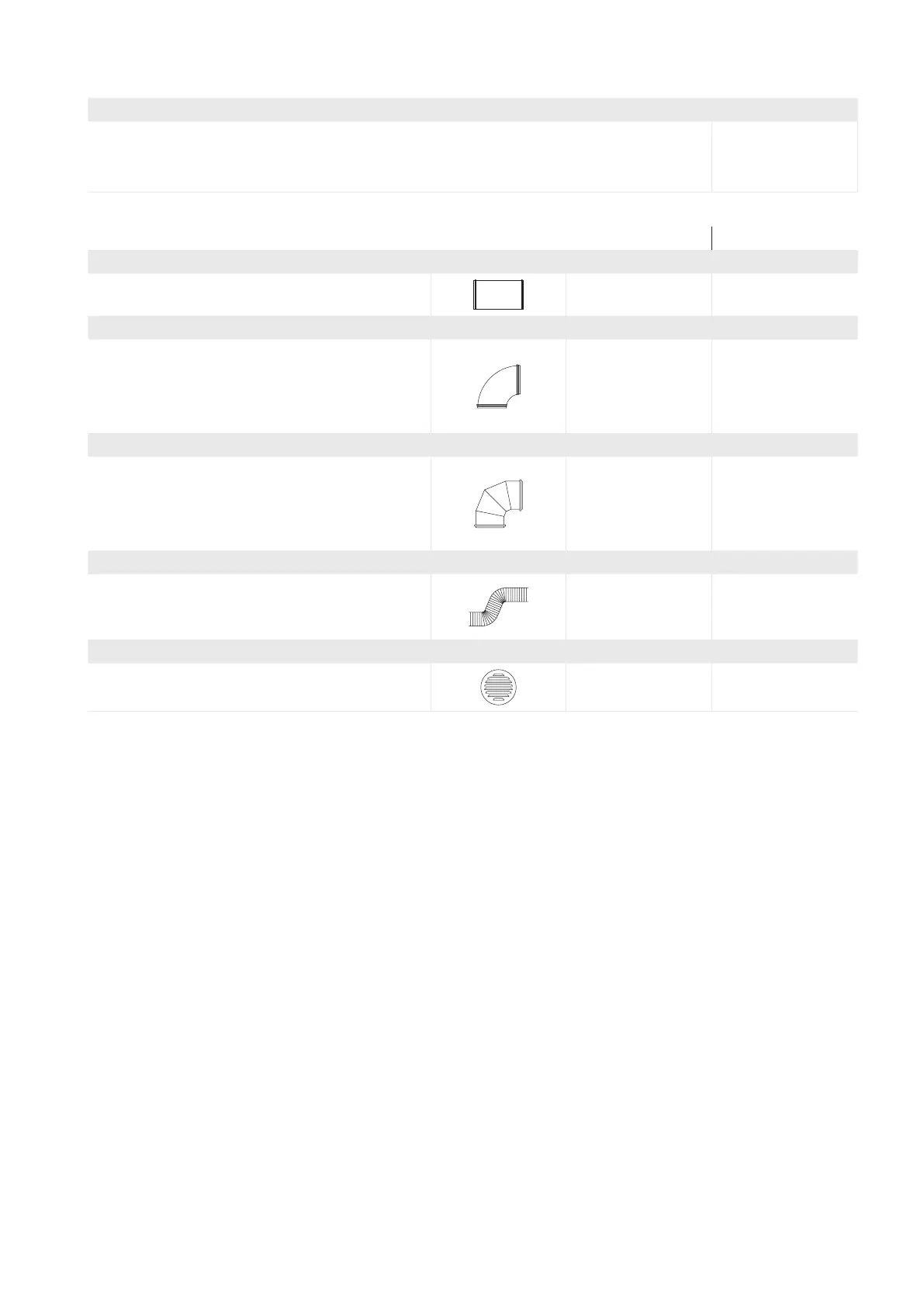

Calcolare la perdita di pressione totale
D 200
Carico 11 kg
Max. volume d’evacuazione aria 480 m
3
/ h
Max. resistenza di condotta dalla parte dell’immobile 200 Pa
Tubo di scarico dell’aria viziata, diametro 160 mm (opzione) 200 mm
Tubi rettilinei, lisci
Perdita di pressione al metro 4 Pa 2 Pa
Curve, liscie (rm = 1.5 d)
Curva 30° 2 Pa 2 Pa
Curva 45° 4 Pa 2 Pa
Curva 60° 5 Pa 2 Pa
Curva 90° 6 Pa 3 Pa
Curve, a settori (rm = 1.5 d)
Curva 30° 4 Pa 2 Pa
Curva 45° 6 Pa 3 Pa
Curva 60° 7 Pa 3 Pa
Curva 90° 9 Pa 4 Pa
Condotti flessibili
Tubi rettilinei (Alluminio), perdita di pressione 9 Pa 3 Pa
Raggio 90° (Alluminio) / rm = 1.5 d) 20 Pa 6 Pa
Griglia di aerazione
Griglia di aerazione in acciaio 70 Pa 30 Pa
