R1387 DCM2461/SCRIGNO - OPEN2.0 | pagina 12
IT

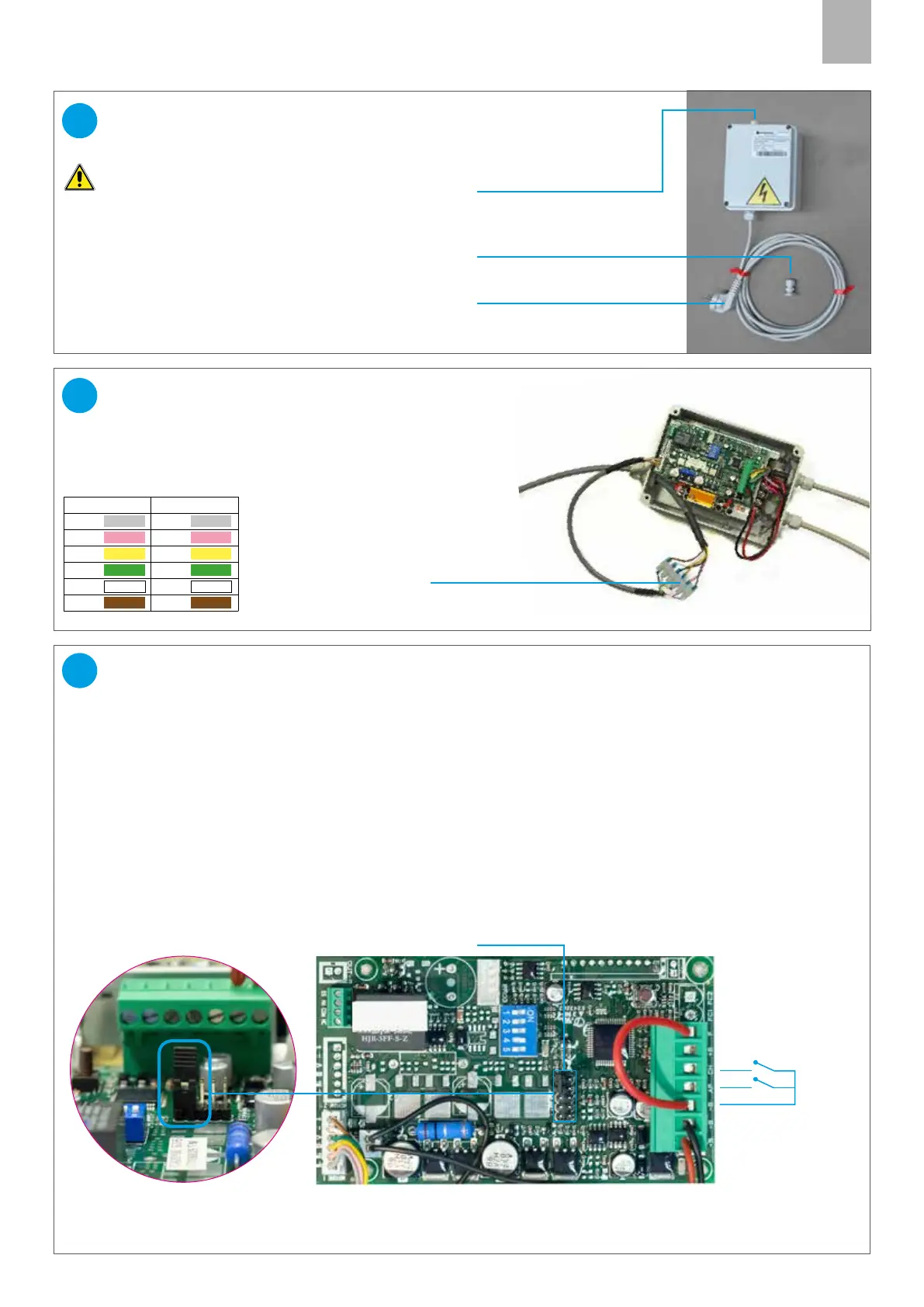

SCATOLA DI DERIVAZIONE
COLLEGAMENTO DEL CAVO MOTORE
CONNETTORE PG per CAVO
PULSANTI (non fornito)
LATO SCHEDA LATO MOTORE
Grigio Grigio
Rosa Rosa
Giallo Giallo
Verde Verde
Bianco Bianco
Marrone Marrone
SCHEMA DI COLLEGAMENTO CAVI
Connettere i 6 fili del cavo motore alla
morsettiera, seguendo i colori dello schema:
Nota: la posizione di uscita dei cavi potrebbe dierire da
quella indicata a fianco.
Attenzione: le operazioni di predisposizione
elettrica vanno eseguite esclusivamente da
personale specializzato.
27
26
Scegliere la tipologia corretta di pulsanti:
PULSANTE SEQUENZIALE (IMPULSIVO, NON ALIMENTATO):
ATTENZIONE: NON RIMUOVERE il PONTICELLO del CONNETTORE J3
Collegamento tra il morsetto (-B) ed il morsetto (CH) (chiusura).
Con questa tipologia di pulsante è possibile abilitare la richiusura automatica (vedi punto 32).
DUE PULSANTI DISTINTI (IMPULSIVI, NON ALIMENTATI):
ATTENZIONE: RIMUOVERE il PONTICELLO del CONNETTORE J3
Collegare il comune del pulsante al morsetto (-B), il contatto apertura al morsetto (AP) ed il contatto chiusura al
morsetto (CH).
Forare con una punta adeguata la scatola di derivazione, montare il passacavo PG fornito con il kit, e far passare il
cavo dei pulsanti al suo interno.
COLLEGAMENTO DEI PULSANTI DI APERTURA
28
Ponticello sul connettore J3
Comune
Apre
Chiude
Ingressi pulsanti:
(contatti puliti non
alimentati)
Connettore J3
INGRESSO CAVO DEL
MOTORE
CAVO ALIMENTAZIONE 230V
MORSETTIERA
