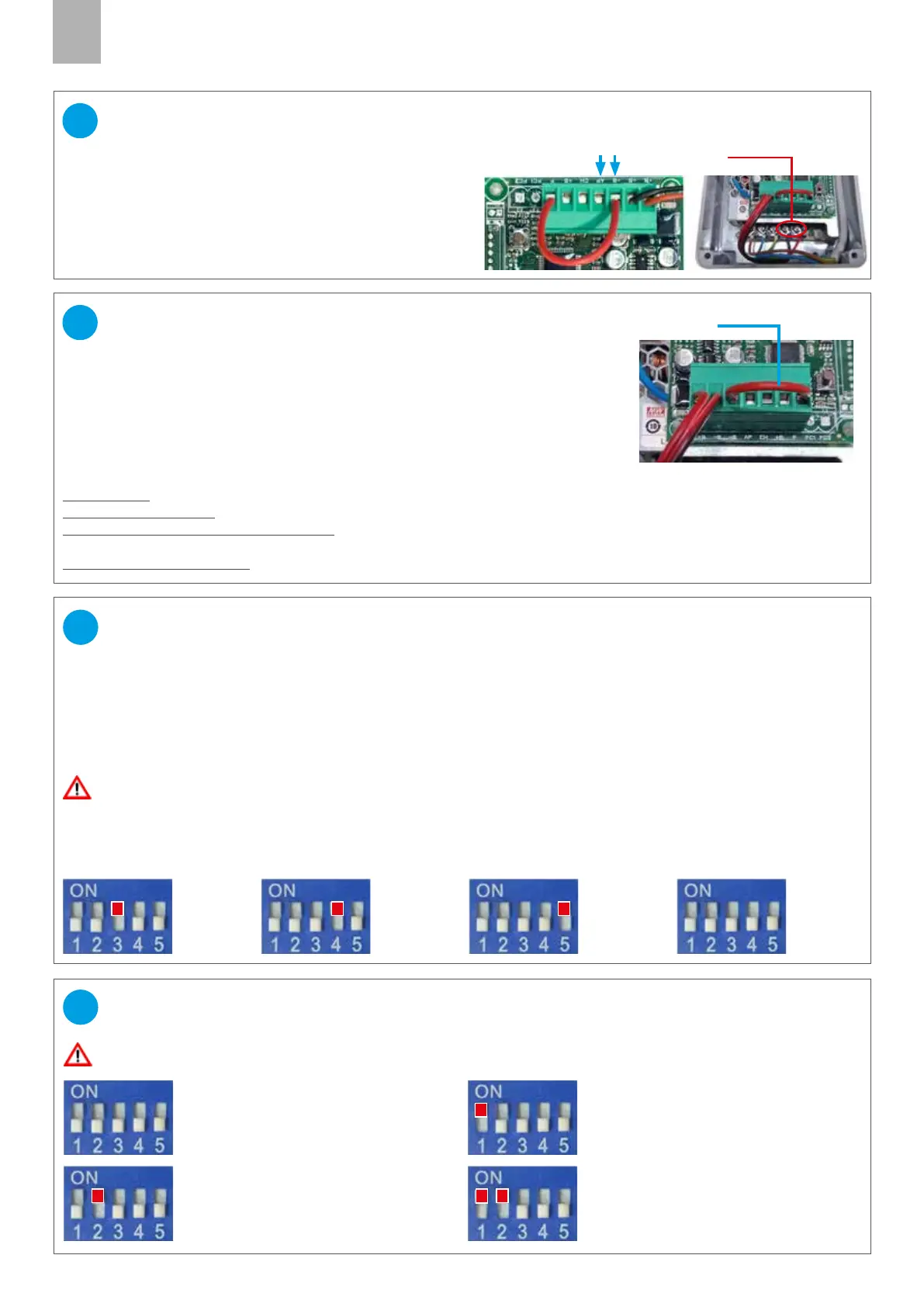

R1387 DCM2461/SCRIGNO - OPEN2.0 | pagina 13
Open 2.0
IT
Spegnere la scheda, regolare i dip-switch e attendere 5 secondi.
Riaccendere la scheda.
REGOLAZIONE dei PRESET/PESO DELLA PORTA
DIP SWITCH 3= ON
Preset 1:
porte di circa 20 kg
DIP SWITCH 4= ON
Preset 2:
porte di circa 40 kg
DIP SWITCH 5= ON
Preset 3:
porte di circa 60 kg
DIP SWITCH 3-4-5= OFF
Preset 4:
porte fino ad 80 kg
La scheda elettronica che controlla il movimento del motore deve essere correttamente calibrata per permettere il
funzionamento in sicurezza del sistema.
Il software gestisce in particolare le rampe di accellerazione e di frenata, e la distanza alla quale la porta deve iniziare
a rallentare, per avvicinarsi in maniera dolce alle battute.
Sono disponibili 4 PRESET di parametri, riferiti a pesi diversi della porta azionata.
ATTENZIONE! Se la porta durante l’apertura o la chiusura si ferma ed inverte la marcia, provare il preset successivo.
31
Connettere uno o più radar o rivelatori di presenza (N.A.)
agli ingressi -B e AP del connettore-torretta.
È possibile utilizzare l'uscita 24V dell'alimentatore, se le
caratteristiche del radar sono compatibili.
Attenzione: predisporre un interruttore per togliere
alimentazione al radar, e permettere quindi il reset di
eventuali errori.
contatto radar
COLLEGAMENTO RADAR (optional)
29
uscita 24V
Spegnere la scheda, regolare i dip-switch e attendere 5 secondi.
Riaccendere la scheda.
REGOLAZIONE della RICHIUSURA AUTOMATICA
DIP SWITCH 1=ON, 2=OFF
La porta si chiude automaticamente
dopo 2 secondi di inutilizzo
DIP SWITCH 1=OFF, 2=ON:
La porta si chiude automaticamente
dopo 5 secondi di inutilizzo
DIP SWITCH 1=ON, 2=ON:
La porta si chiude automaticamente
dopo 10 secondi di inutilizzo
DIP SWITCH 1 e 2= OFF:
Richiusura automatica disabilitata
(vedi anche punto 30, interruttore di
blocco porta)
32
INTERRUTTORE DI BLOCCO PORTA
e INGRESSO PER FOTOCELLULE (N.C.)
30
Ponticello
Rimuovere il ponticello dal connettore-torretta tra -B ed F.
Connettere un interruttore ON-OFF (N.C.) all'ingresso fotocellula, tra -B ed F,
che serve a disabilitare il movimento della porta, e la richiusura temporizzata.
LOGICA DI FUNZIONAMENTO FOTOCELLULA DI SICUREZZA
(ponticello sul connettore J3) connettere la fotocellula (N.C.) agli ingressi -B ed F.
Porta chiusa: se do un comando di apertura, la porta apre anche con la fotocellula impegnata.
Porta che sta aprendo: anche se impegno la fotocellula, la porta continua ad aprire.
Porta aperta (con richiusura automatica): impegno la fotocellula, la porta rimane ferma in apertura,
finchè non disimpegno la fotocellula.
Porta che si sta richiudendo, impegno la fotocellula, la porta inverte la marcia e riapre.
