FR
Open 2.0

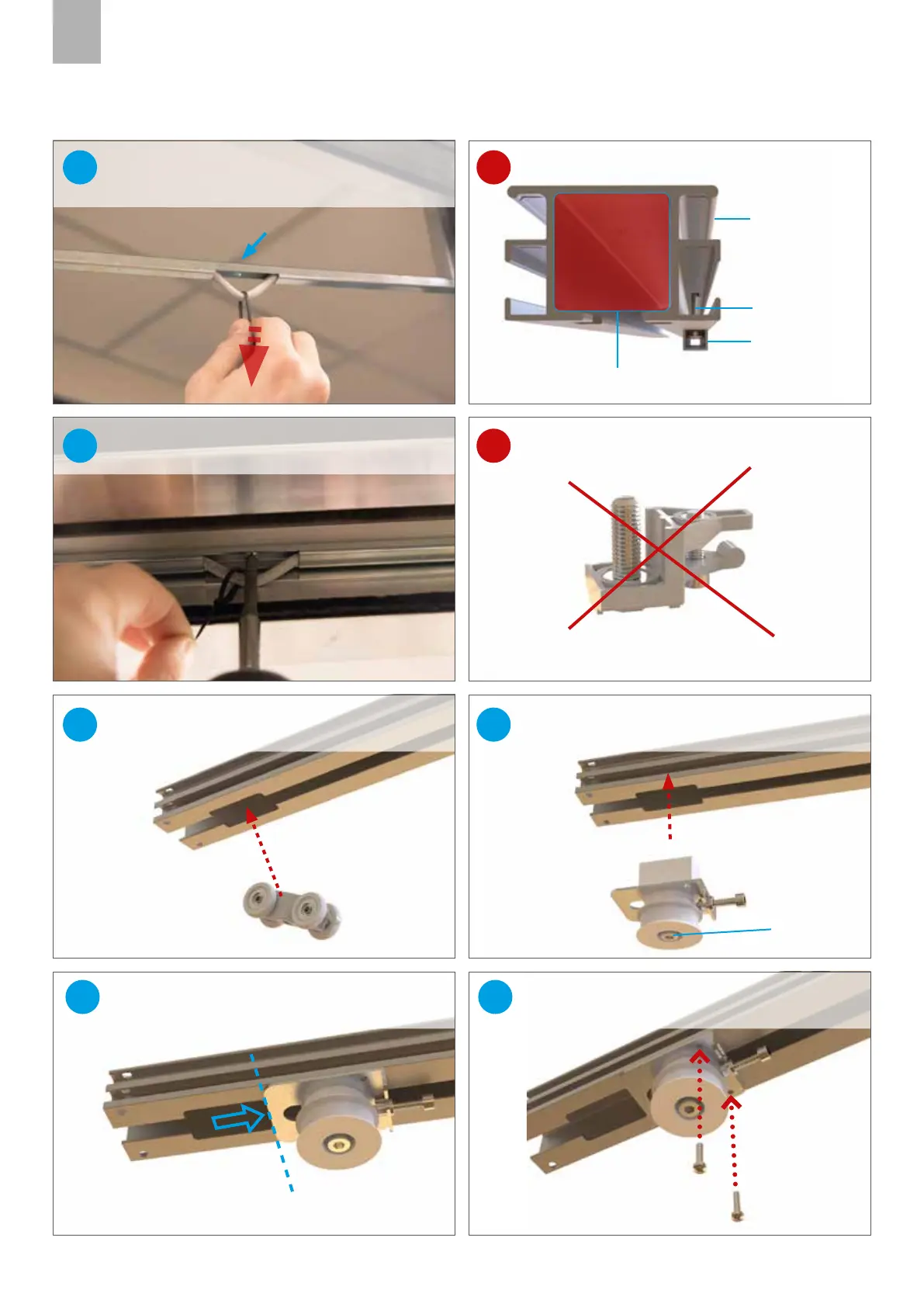

ATTENTION: Ne pas utiliser la butée d'arrêt!
!
Fixation de la barre sur le rail : retirant légèrement le
câble qui se trouve à l'intérieur, il y a l'espace pour
insérer la vis dans le trou prévu.
Insérer les 2 chariots dans le rail.
2x
10
S'assurer que le moteur soit positionné au fond du
contre-châssis et visser les 3 vis autoforeuses sur le rail.
A
Desserrer le boulon (A).
Insérer la poulie de guidage dans le rail.
13
11
Rail
Barre de fixation
Zone de passage des chariots : attention !! NE PAS PERCER ICI!
Vis de la barre
!
Aligner la bride de la poulie sur la fin de l'ouverture.
14
Visser les 2 vis autoforeuses.
15
12
