R1387 DCM2461/SCRIGNO - OPEN2.0 | pagina 24
FR
Open 2.0

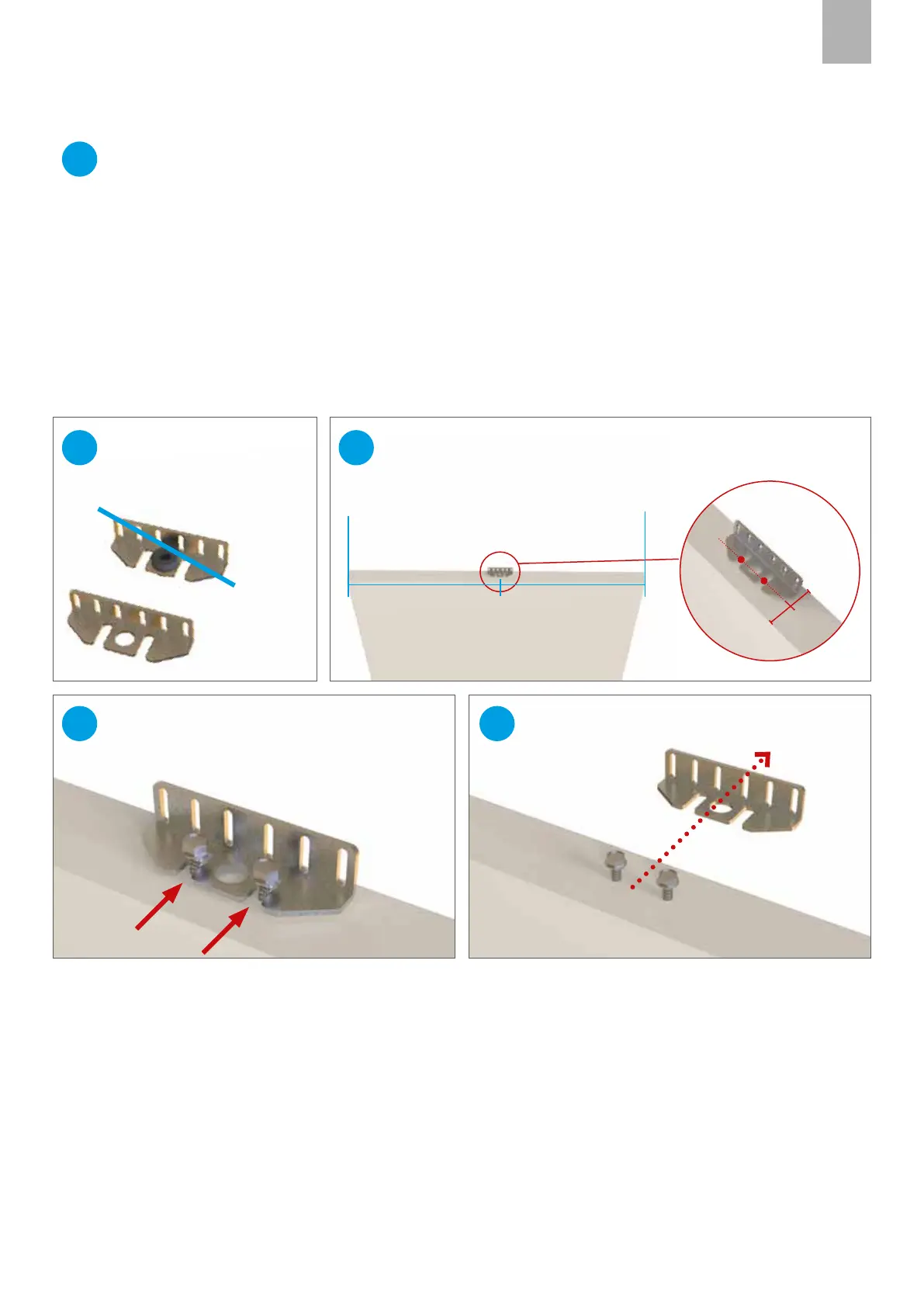

MONTAGE DE LA BRIDE DE JONCTION
POUR CONTRE-CHASSIS BASE ET DOORTECH
Visser les 2 vis à tête hexagonale, sans les serrer à
fond.
Enlever la bride.
C D
Marquer la position des 2 trous au centre de la porte, utilisant la bride
comme référence. Percer la porte à l'aide d'une mèche appropriée.
B
Butée de
fermeture
Butée
d’ouverture
=
=
Pour kit Essential PRO
Prévoir la bride de jonction
de la courroie en fonction du
modèle de contre-châssis
SCRIGNO.
A
16
Pour kit BASE
et DOORTECH
(enlever la rondelle
en caoutchouc)
