Open 2.0
Cette image illustre le résultat final correct.
A environ 20 cm de la poulie, serrer les deux bouts de la courroie entre le pouce
et l'auriculaire de la main. La courroie est tendue correctement si, en appliquant
peu d'eort, les bouts peuvent se toucher entre eux.
Vérifier périodiquement l'état d'usure de la courroie ainsi que sa tension.
Eectuer périodiquement des interventions à l'aide d'un spray silicone au cas où
elle devienne bruyante. Ne pas utiliser de détersifs, solvants, sprays contre la
rouille ou produits comme Svitol ® ou WD40®.
La courroie trop tendue est bruyante, entraîne une consommation de courant
élevée et peut compromettre le bon fonctionnement du système.
La courroie peu tendue a tendance à sauter sur les engrenages.

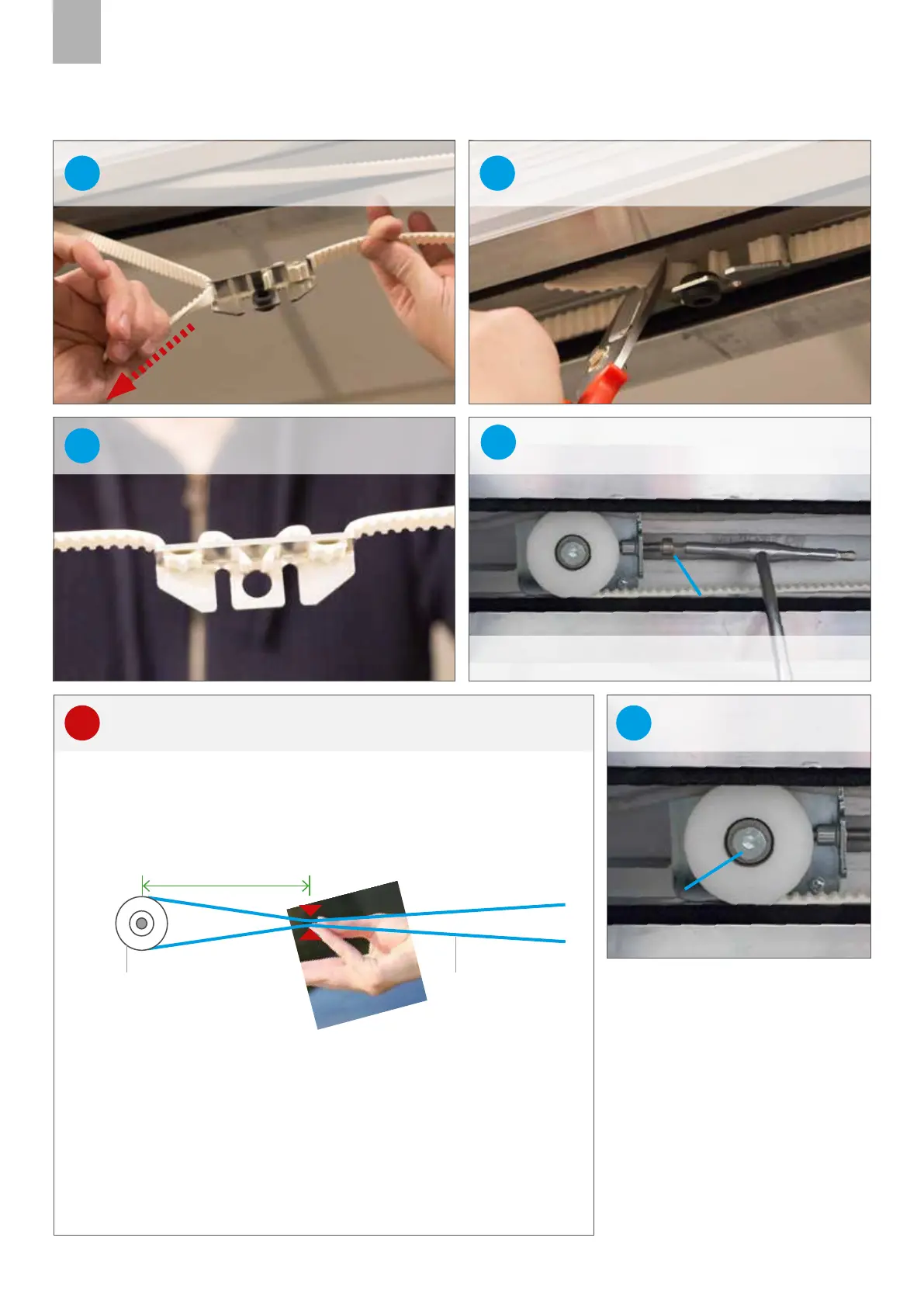

COMMENT TENDRE CORRECTEMENT LA COURROIE
Régler la tension de la courroie en vissant ou en
dévissant le boulon (A), à l'aide de la clé Allen.
Une fois l'opération terminée,
serrer le boulon (B).
Tendre la courroie à la main.
Passer le bout de la courroie à l'intérieur des deux
fentes libres de la bride de jonction, en la bloquant.
Couper la partie excédentaire de la courroie.
22
23
!
24
25
21
20cm
Poulie Courroie
B
A
ATTENTION! Le mouvement de la poulie doit être libre!
