R1387 DCM2461/SCRIGNO - OPEN2.0 | pagina 28
FR
Open 2.0

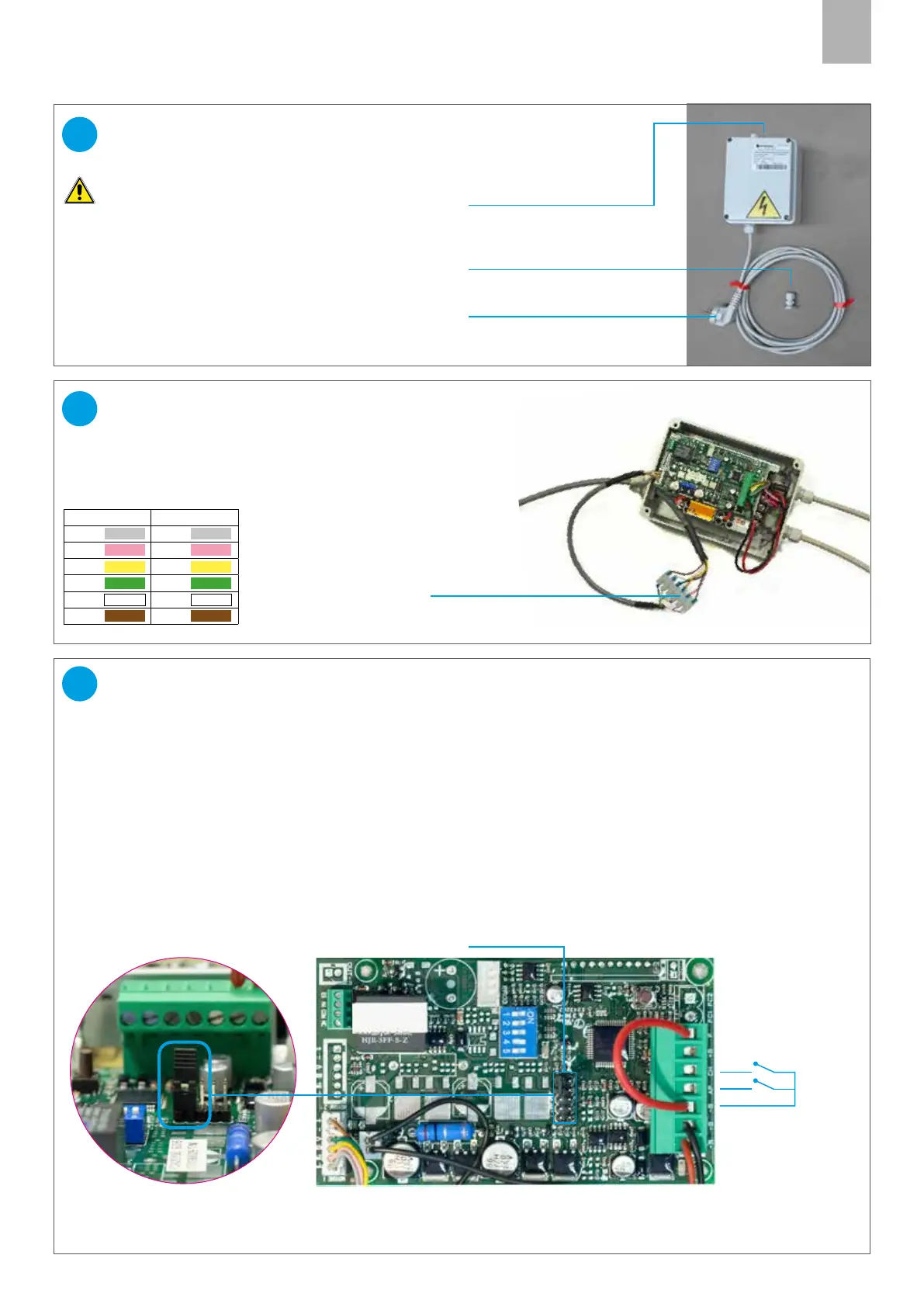

BOITE DE DERIVATION
CONNEXION DU CABLE MOTEUR
CONNECTEUR PG pour CABLE
DES BOUTONS (non fourni)
SCHEMA DE CONNEXION DES CABLES
Connecter les 6 fils du câble moteur à la plaque à
bornes suivant les couleurs du schéma:
Remarque: la position de sortie des câbles pourrait diérer
de celle indiquée ci-contre.
Attention: les opérations de raccordement
électrique doivent être exclusivement eectuées
par un personnel spécialisé.
27
26
Choisir la typologie de boutons correcte:
BOUTON SÉQUENTIEL (IMPULSIF, NON ALIMENTÉ):
ATTENTION: NE PAS ENLEVER LE PONTET du CONNECTEUR J3
Connexion entre la borne (-B) et la borne (CH) (fermeture).
Ce type de bouton permet de mettre en état d'activation la refermeture automatique (voir point 32).
DEUX BOUTONS DISTINCTS (IMPULSIFS, NON ALIMENTES):
ATTENTION: ENLEVER le PONTET du CONNECTEUR J3
Connecter le commun du bouton à la borne (-B), le contact d’ouverture à la borne (AP) et le contact de fermeture à la
borne (CH).
Percer la boîte de dérivation à l'aide d'une mèche appropriée, monter le passe-câble PG fourni avec le kit et faire
passer le câble des boutons à l'intérieur.
CONNEXION DES BOUTONS D'OUVERTURE
28
Pontet sur le connecteur J3
Común
Abrir
Cerrar
Entrées des boutons:
(contacts propres non
alimentés)
Connecteur J3
ENTREE DU CABLE DU
MOTEUR
CABLE D'ALIMENTATION 230V
PLAQUE A BORNES
CÔTÉ CARTE CÔTÉ MOTEUR
Gris Gris
Rose Rose
Jaune Jaune
Vert Vert
Blanc Blanc
Marron Marron
