ES
Open 2.0

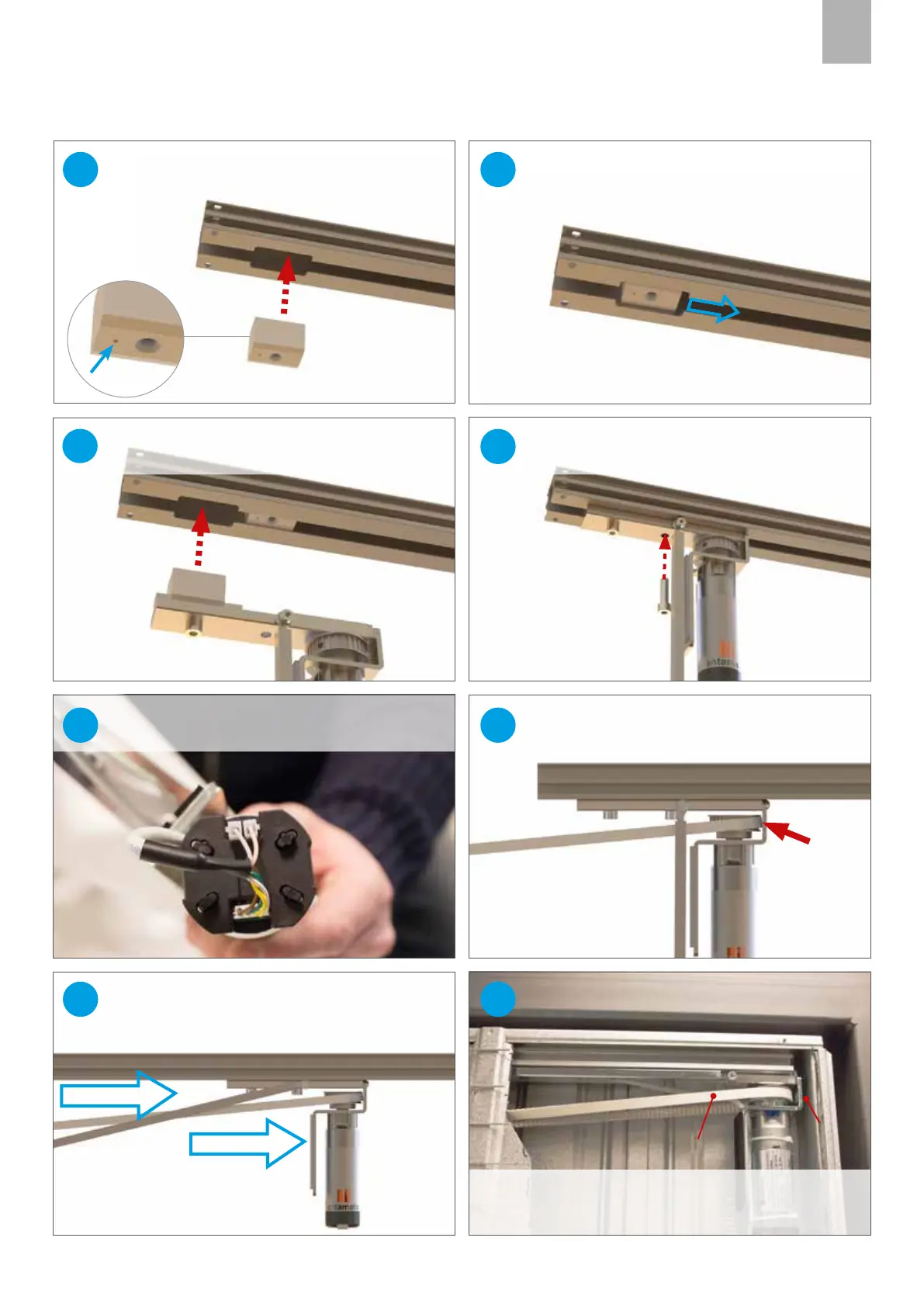

Introducir el grupo motor.
4
Guiar el bloque trasero dentro del riel a lo largo de
unos centímetros.
Introducir el bloque en el perfil del riel.
Nota: la marca indica el lado inferior.
Situar la correa alrededor de la polea.
7
Una vez encajado, introducir y apretar el tornillo
del bloque que se había quitado.
5
Empujar el grupo motor hasta el fondo del riel,
reteniendo la correa. En el punto siguiente se ilustra
la posición correcta.
8
Posición correcta de montaje:
1: el motor está en el fondo del riel;
2: la correa se encuentra FUERA del cable del motor.
9
1
2
32
Comprobar que los dos hilos de alimentación del
motor estén colocados con la polaridad correcta.
6
-0V +24V
