ES
Open 2.0
ATENCIÓN: No usar el tope!
!

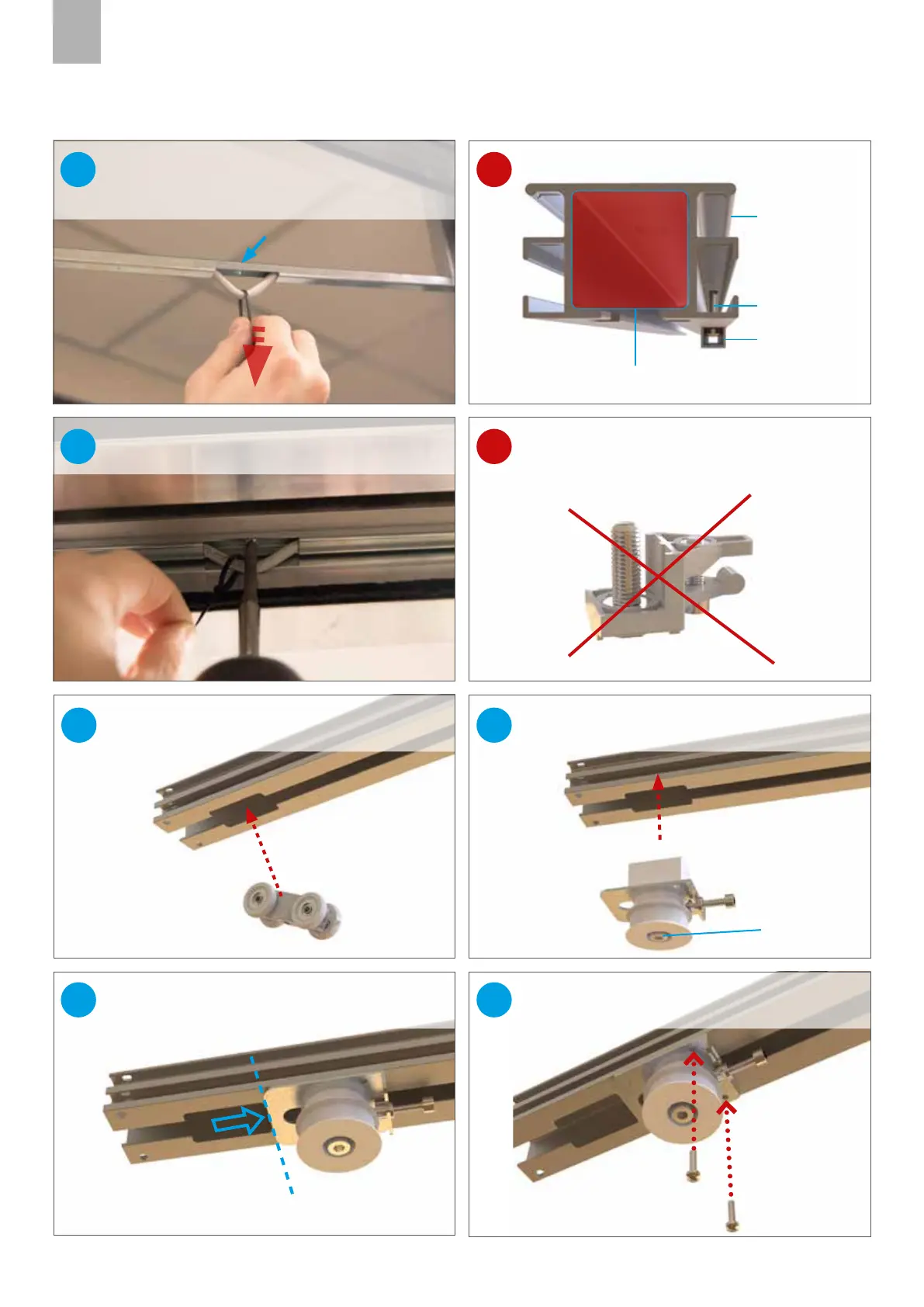

Fijación de la vara al riel: quitando ligeramente el
cable situado en su interior se genera el espacio
necesario para introducir el tornillo en el orificio
correspondiente.
Introducir los dos carros en el riel.
12
2x
10
Asegurarse de que el motor esté situado en el fondo
del premarco y fijar los tres tornillos autoperforantes en
el riel.
A
11
Riel
Vara de fijación
Zona de paso de los carros: ¡atención! NO PERFORAR AQUÍ
Tornillos de
la vara
!
Alinear la abrazadera de la polea y el final de la
ranura.
14
Fijar los dos tornillos autoperforantes.
15
Aflojar el perno (A).
Introducir la polea guiada dentro del riel.
13
