R1387 DCM2461/SCRIGNO - OPEN2.0 | pagina 40
ES
Open 2.0

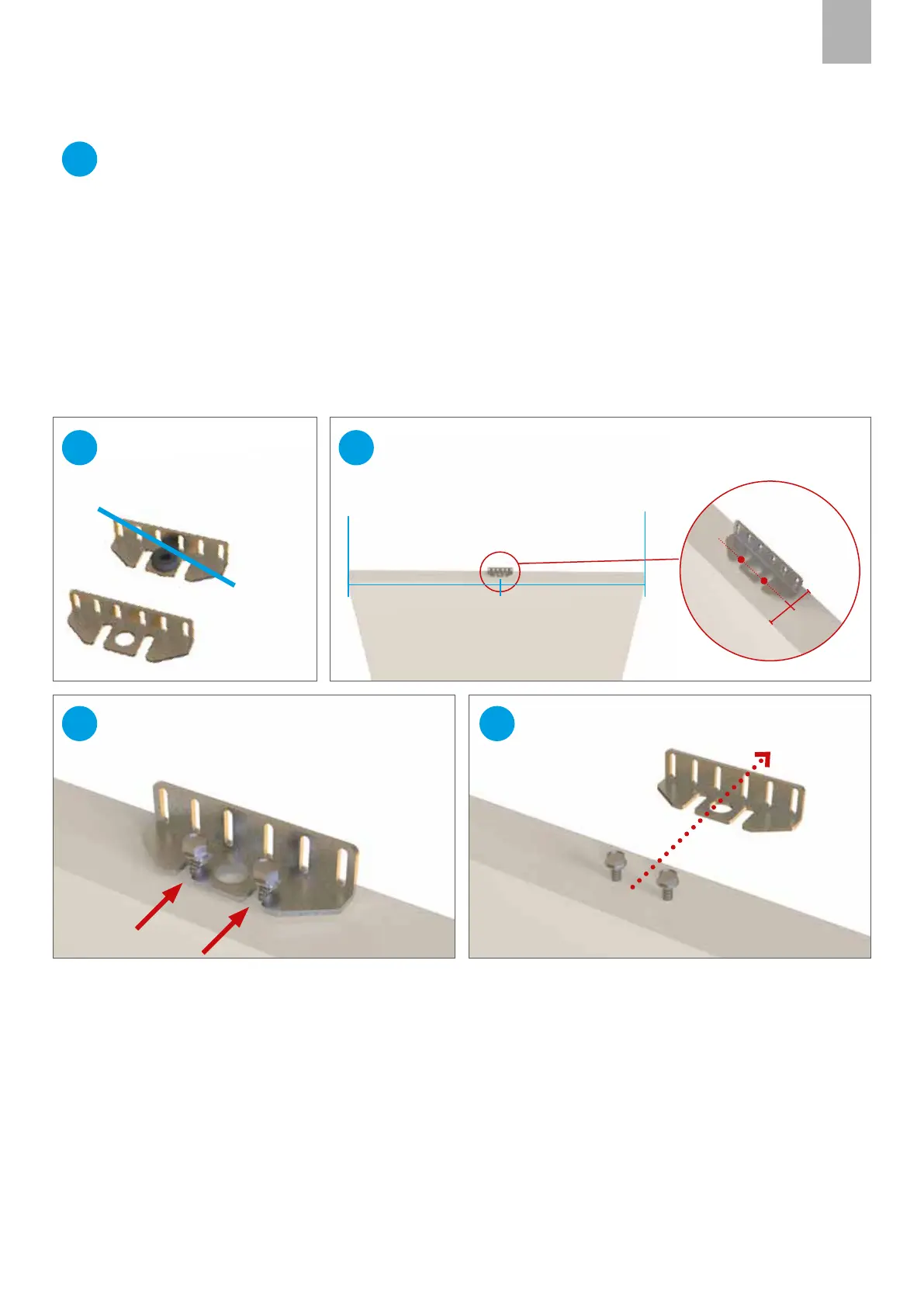

MONTAJE DE LA ABRAZADERA DE UNIÓN PARA
PREMARCO BASE Y DOORTECH
Fijar los dos tornillos de cabeza hexagonal, sin
apretarlos a fondo.
Quitar la abrazadera.
C D
Marcar la posición de los dos orificios en el centro de la puerta, utilizando
la abrazadera como referencia. Perforar la puerta con una broca
adecuada.
B
Tope de
cierre
Tope de
apertura
=
=
Kit Essential PRO
Predisponer la abrazadera
de unión de la correa según
el modelo de premarco
SCRIGNO.
A
16
Kits BASE y
DOORTECH
(quitar el anillo
de goma)
