40
IT

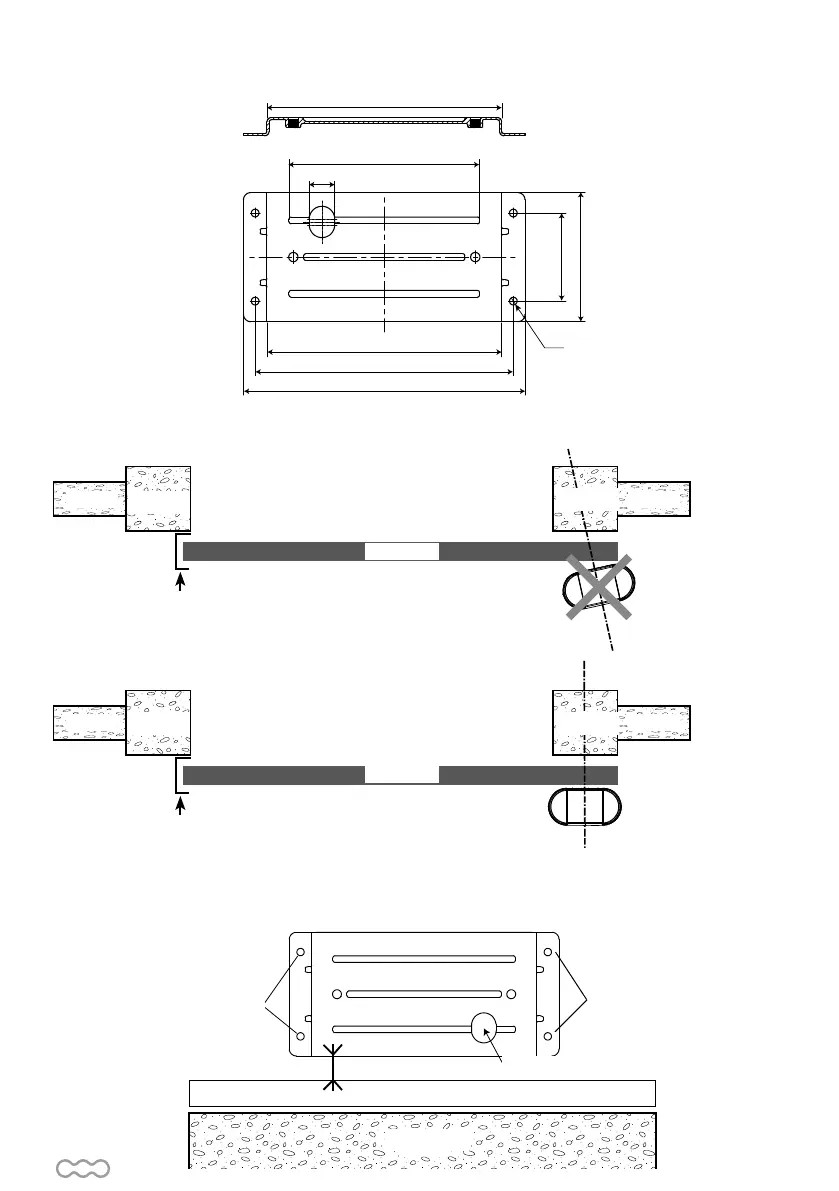

Il bordo della piastra di fissaggio deve trovarsi a 5 cm dal bordo del cancello:
Potete utilizzare il schema di montaggio per facilitare l’installazione
320mm
260mm
176mm 120mm
384mm
352mm
320mm
25mm
35mm
10.5mm
Posizionare la piastra di supporto motore per determinare i posti delle forature.
Deve essere perfettamente parallela al cancello :
NON
OUI
MURO
MUR
MURO
MURO
PILASTRO
FERMO MECCANICO DEL
CANCELLO
FERMO MECCANICO DEL
CANCELLO
CANCELLO
VUE DE DESSUS
Points de
fixation
5 cm
support
Points de
fixation
support
Portail
Pilier
Passage câble 230V
VISTA DA SOPRA
PILASTRO
PILASTRO
PILASTRO
VISTA DA SOPRA
FISSAGGIO
PUNTO DI APPOGGIO
FISSAGGIO
PUNTO DI APPOGGIO
ATTRAVERSAMENTO DEL CAVO
CANCELLO
CANCELLO
PILASTRO
