41
IT
Forare il supporto in calcestruzzo e installare i 4 tasselli meccanici o chimici per fissare la piastra di supporto
motore. Passare tutti i cavi di alimentazione e di accessori. Accertatevi usando una livella a bolla che la piastra di
fissaggio del motore sia bene livellata. Posizionare il motore e avvitarlo con le due viti fornite.

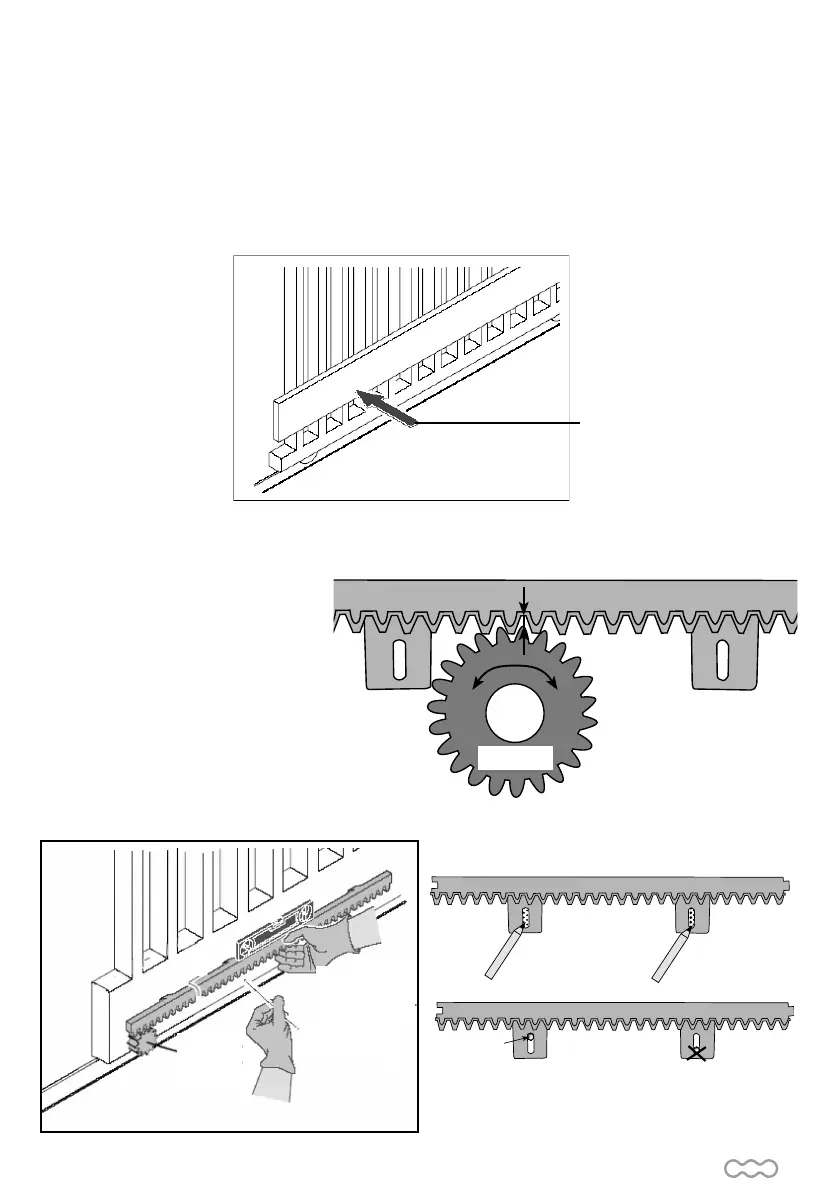

Fissaggio della cremagliera:
Le cremagliere fornite, in materiale termoplastico con inserto acciaio sono adatte ai cancelli di un peso di 400 kg.
Si montano facilmente sul cancello, con semplice avvitatura. Vi forniamo le viti autoforanti.
Se, a causa della sua costruzione, il vostro cancello non autorizza il montaggio diretto delle cremagliere, dovete
creare una nuova base di appoggio:
Per posizionare la prima cremagliera, posarla rispettando uno spazio di 2 mm tra la ruota dentata del motore e la
cremagliera come indicato sullo schema qui sotto:
2 MM
RUOTA DENTATA
DEL MOTORE
Poi tracciare i vostri segni per avvitare le viti autoforanti come indicato qui sotto:
-
Remarked
Cra
yon
C
ray
on
Remarked
Piercing to
effectuate
Never pierce
at the bottom
Haut
Bottom
(Figure 4)
Piercing
1.5 to 2 mm (cm)
(Figure 5)
Remarked
Cra
yon
C
ray
on
Remarked
Piercing to
effectuate
Never pierce
at the bottom
Haut
Bottom
(Figure 4)
Piercing
1.5 to 2 mm (cm)
(Figure 5)
traccia
traccia
bas
Avvitare la vite autoforante verso l’alto del foro
oblungo della cremagliera.
livello di
attesa
disegnare
top basso
pignone
motore
Base di appoggio
