5
FR
Télécommande 4 canaux

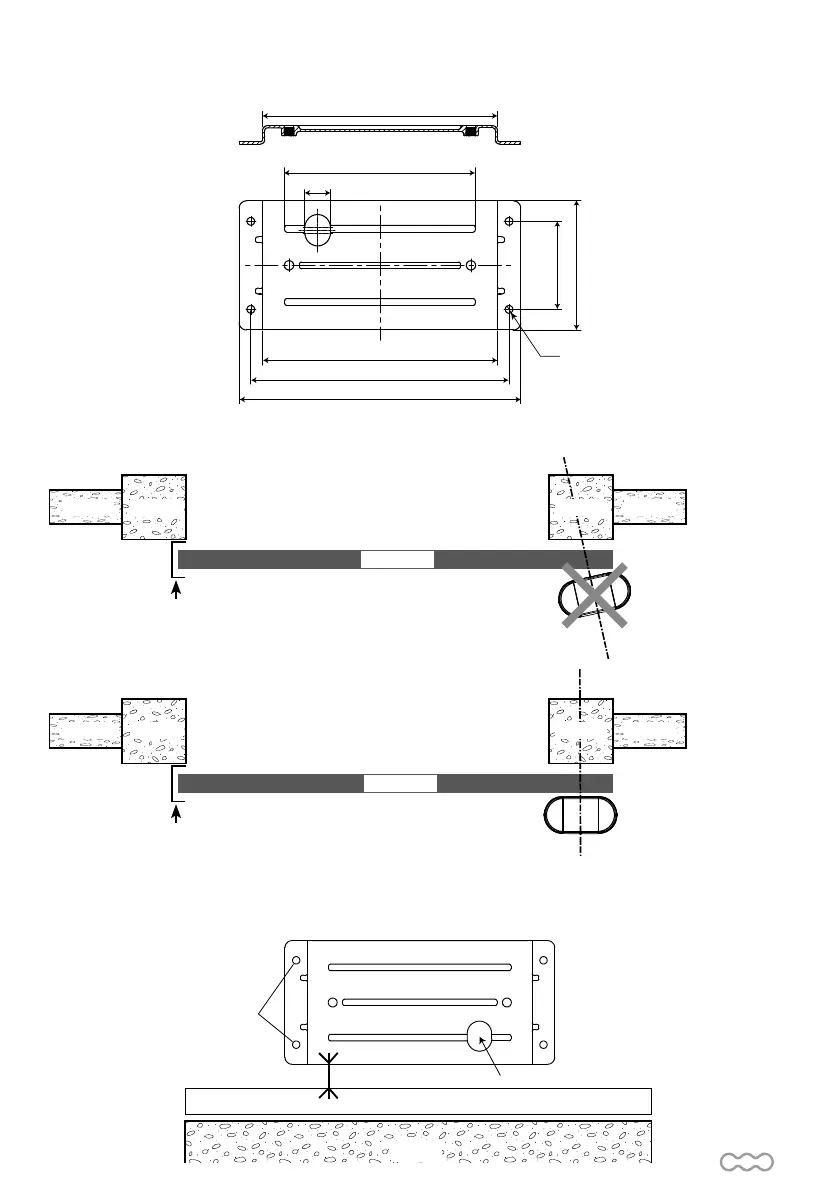

Le bord de la plaque de fixation doit se trouver à 5 cm du bord du portail :
320mm
260mm
176mm 120mm
384mm
352mm
320mm
25mm
35mm
10.5mm
Positionnez la plaque de support moteur pour déterminer les emplacements de vos perçages.
Elle doit être parfaitement parallèle au portail :
NON
OUI
PILIER
PILIER
MUR
MUR
MUR
MUR
PILIER
BUTÉE MÉCANIQUE
DE VOTRE PORTAIL
BUTÉE MÉCANIQUE
DE VOTRE PORTAIL
PORTAIL
PORTAIL
PILIER
VUE DE DESSUS
Points de
fixation
5 cm
support
Points de
fixation
support
Portail
Pilier
Passage câble 230V
VUE DE DESSUS
