6 FR
Percez votre support béton et installez vos 4 chevilles métalliques ou à scellement chimique pour fixer votre
plaque de support moteur. Passez tous les câbles d’alimentation et d’accessoires. Assurez-vous à l’aide d’un
niveau à bulle que la plaque de fixation du moteur soit bien de niveau. Positionnez votre moteur et boulonnez le
avec les deux vis fournies.

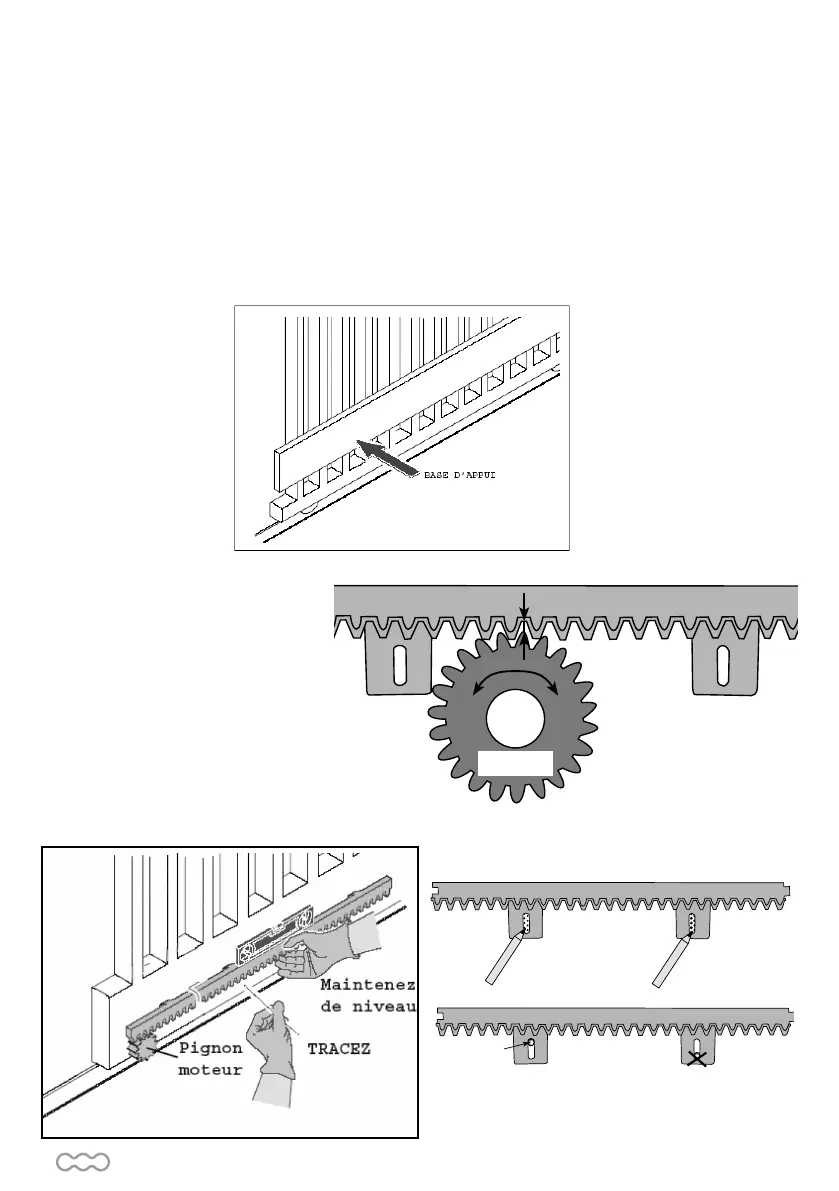

Fixation de la crémaillère :
Les crémaillères fournies, en matériau thermoplastique avec insert acier sont adaptées pour des portails d’un
poids de 400 Kg. Elles se montent aisément sur le portail, par simple vissage. Nous vous fournissons les vis
auto-foreuses.
Si votre portail, par sa construction, n’autorise pas le montage direct des crémaillères, vous devez y créer une
nouvelle base d’appui :
Pour positionner la première crémaillère,
posez-la en respectant un espace de
2 mm entre la roue crantée du moteur
et la crémaillère comme indiqué sur le
schéma ci-dessous :
2 MM
ROUE DENTÉE
DU MOTEUR
Puis tracez vos marquages pour visser les vis auto-foreuses comme indiqué ci-dessous :
-
Remarked
Cra
yon
C
ray
on
Remarked
Piercing to
effectuate
Never pierce
at the bottom
Haut
Bottom
(Figure 4)
Piercing
1.5 to 2 mm (cm)
(Figure 5)
Remarked
Cra
yon
C
ray
on
Remarked
Piercing to
effectuate
Never pierce
at the bottom
Haut
Bottom
(Figure 4)
Piercing
1.5 to 2 mm (cm)
(Figure 5)
tracé
tracé
bas
haut
Vissez la vis auto-foreuse vers le haut du trou oblon
de votre crémaillère.
