Wartung 41
Deutsch
6.2 Vorbeugende Wartung
Unsere Maschinen sind so konstruiert, dass abgesehen von der Reinigung nur eine
geringfügige vorbeugende Wartung notwendig ist.
Die folgenden Kontrollen müssen durchgeführt werden:
• Auto-Grip-Wellen mit Blockierseilen.
6.2.1 Auto-Grip-Wellen
Die Selbstgreifvorrichtung (Auto-Grip) an jeder Welle kontrollieren.
• Der Abstand (d) zwischen den Gummiseilen und den Kanten der Vertiefung muss
mindestens 8±2,5mm betragen (das Seil darf die Schräge nicht berühren).

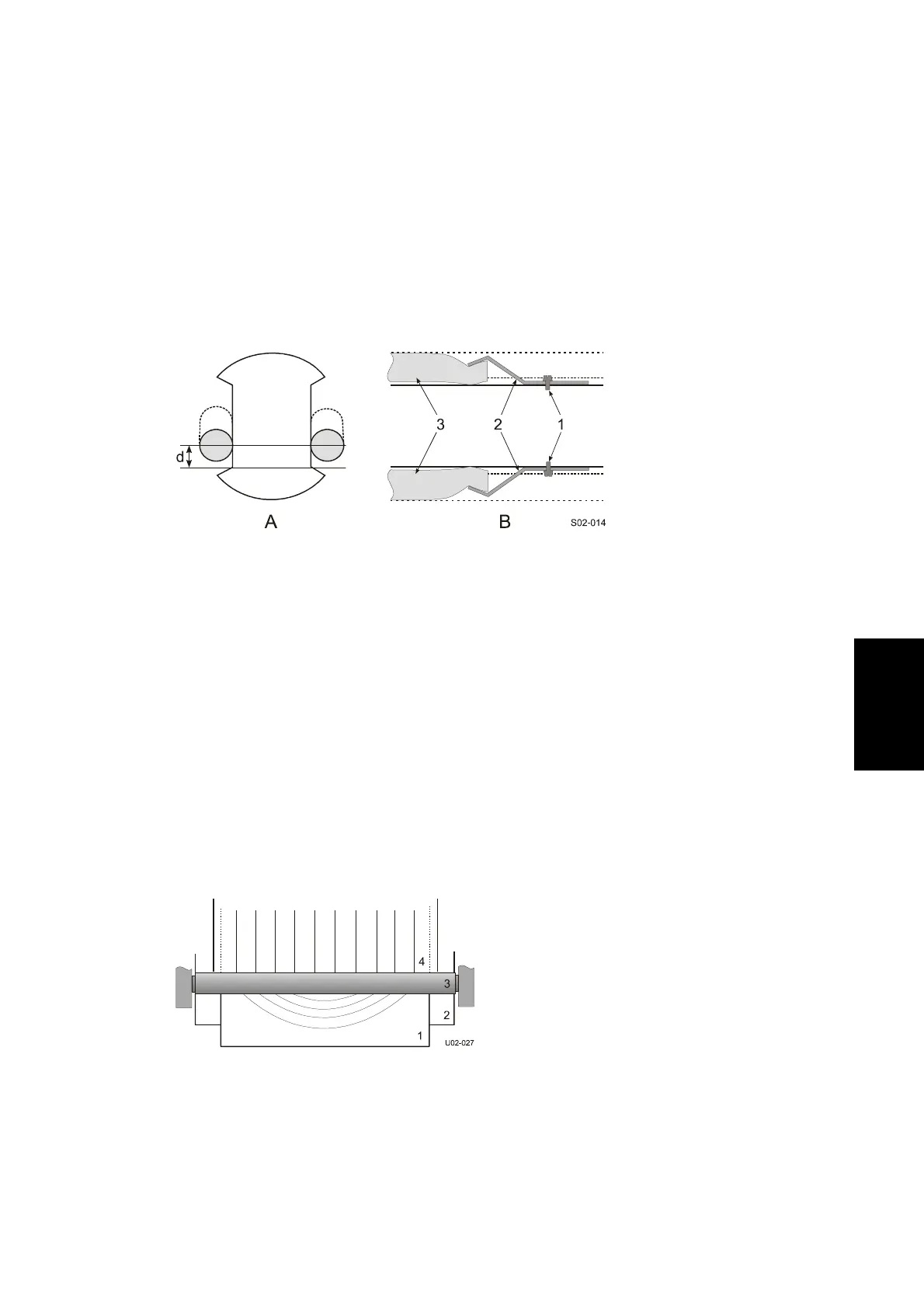

Abb. 22 : Auto-Grip-Welle
Wenn der Abstand nicht stimmt, wie folgt korrigieren:
• Die Schelle (2) mit der Schraube (1) lösen, bis das Seil an einer Seite frei ist.
• Das Seil um etwa 10 mm (4 Zoll) kürzen.
• Das Ende des Seils wieder unter die Schelle (2) ziehen.
• Durch Festziehen der Schraube (1) befestigen.
6.3 Fehlersuche
Während der Verarbeitung können Falten im Bild (1) auf dem Einlauftisch (2) und im
Prozessergebnis (4) auf dem Auslauftisch auftreten.
Die Abbildung unten zeigt einige Beispiele, die durch die Hauptwalzen (3) oder die
Zugwalzen (5) verursacht werden und zeigt eine Lösung auf.
Warten, bis einige Meter verarbeitet wurden, bevor das Ergebnis bewertet wird.
Druck zu hoch
Abb. 23 : Falten wegen zu hohen Drucks
• Den Walzendruck etwas verringern (5-10 %).
