Seca 286 - 安装第二个柱形元件; 设备组装

168 •

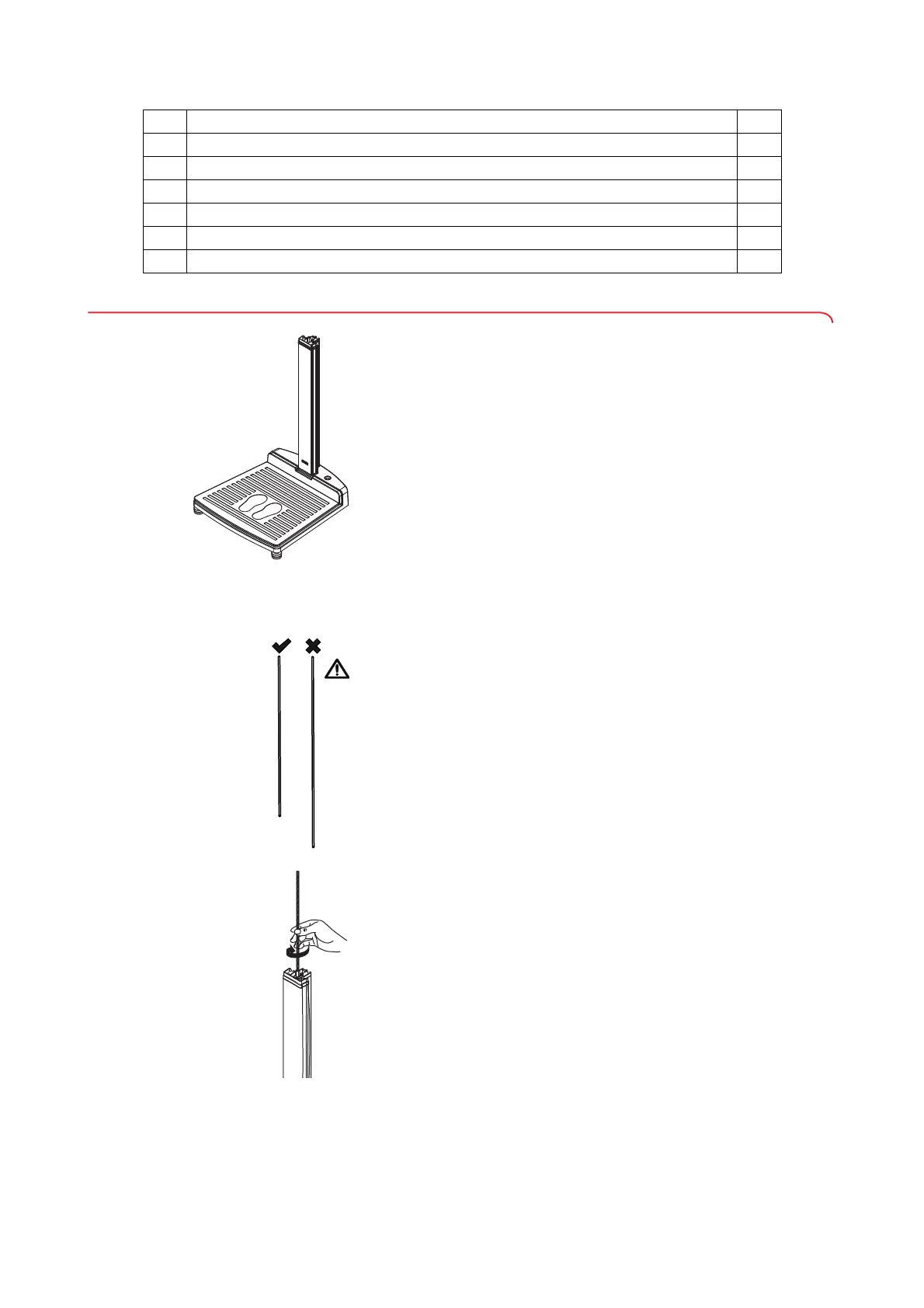

4.2 设备组装
工厂交货时，第一个柱形元件已安装到设备底部上。
请在助手帮助下进行进一步的组装。由于设备比较高，我们建议您将组件放
置于地板上，将设备组装完毕后再将其立起。请按下列步骤进行：
安装第二个柱形元件 注意！
组装错误导致的设备损坏
若将长螺杆与短螺杆互换，则设备无法正常组装。
► 请确保在安装第二个柱形元件时，已安装短螺杆 （参见 “ 供货
范围 ” 第 167 页）。
为安装第二个柱形元件，请按下列步骤操作：
1. 请将短螺杆拧紧到第一个柱形元件的长螺母上。
q
用于超声波探头盖的圆柱头螺栓 1
r
用于多功能显示屏的内六角螺栓 2
s
垫圈 1
t
长螺母 2
-
用于多功能显示屏的遮挡盖 1
-
操作指南，参见上图 1
编号 组件 件数
