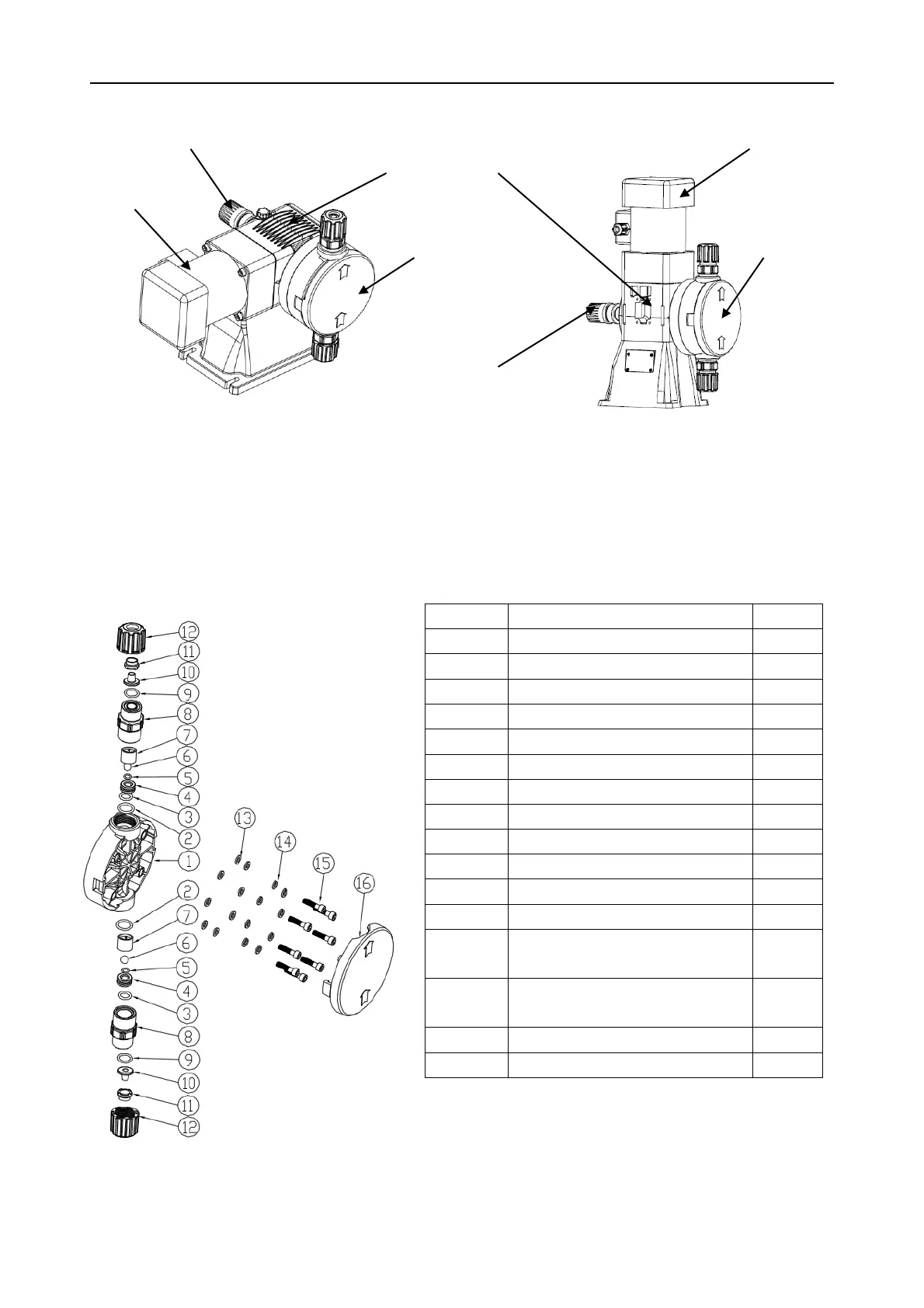

Struktur der MSA/MSV-Serie
Demontagezeichnung des Pumpenkopfs
Tabelle 1

PVDF Pumpenkopf (Standard)
Nummer
Beschreibung
Menge
1
Pumpenkopf
1
2
Dichtung D18,72X2,62
2
3
Dichtung 14,48X2,69
2
4
Kugelsitz
2
5
Dichtung 7,65X1,78
2
6
Kugel
2
7
Kugelkäfig
2
8
Ventilkörper
2
9
Dichtung 12,37 X T 2,62
2
10
Dichtungsring
2
11
Klemme
2
12
Überwurfmutter PVDF
2
13
Dichtungsring für M6
Schrauben
8
14
Federunterlage für M6
Schrauben
8
15
M6x25 Sechskantschraube
8
16
Abdeckung für Pumpenkopf
1
Einstellknopf der
Hublänge
Einstellknopf der Hublänge
Mechanismus
Pumpenkopf
Motor
Motor
Pumpenkopf
