SPR0136037 Rev. 1.5
2

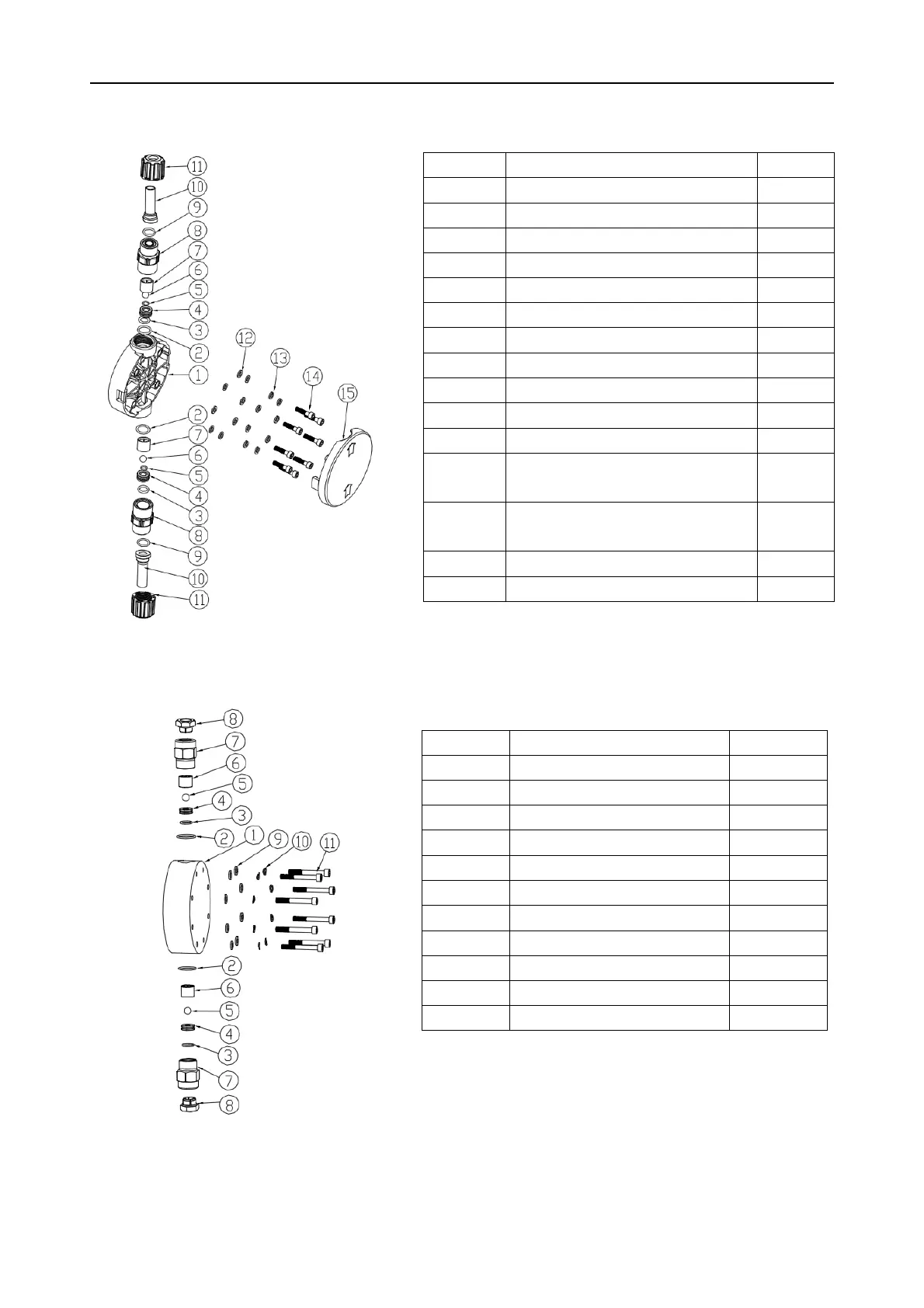

Tabelle 2

PVDF Pumpenkopf (mit DN15 Anschluss (Nummer 10 und 11)

zusätzliche Kosten
werden berechnet)
Nummer
Beschreibung
Menge
1
Pumpenkopf
1
2
Dichtung D18,72X2,62
2
3
Dichtung14,48X2,69
2
4
Kugelsitz
2
5
Dichtung 7,65X1,78
2
6
Kugel
2
7
Kugelkäfig
2
8
Ventilkörper
2
9
Dichtung 12,37 X T 2,62
2
10
Dichtungsring
2
11
Überwurfmutter PVDF
2
12
Dichtungsring für M6
Schrauben
8
13
Federunterlage für M6
Schrauben
8
14
M6x25 Sechskantschrauben
8
15
Abdeckung für Pumpenkopf
1
Tabelle 3

SS316L Pumpenkopf
Nummer
Beschreibung
Menge
1
Pumpenkopf
1
2
Kugel
2
3
Kugelkäfig
2
4
Kugelsitz
2
5
Ventilkörper
2
6
Dichtung D12,42XT1,78
2
7
Dichtung D18,72X2,62
2
8
Ventilkappe
2
9
Scheibe für M6
8
10
Federscheibe für M6
8
11
Schrauben M6x50
8
Tabelle 4

Pumpenkopfanschluss mit der Rohrleitung
