SPR0136037 Rev. 1.5
1

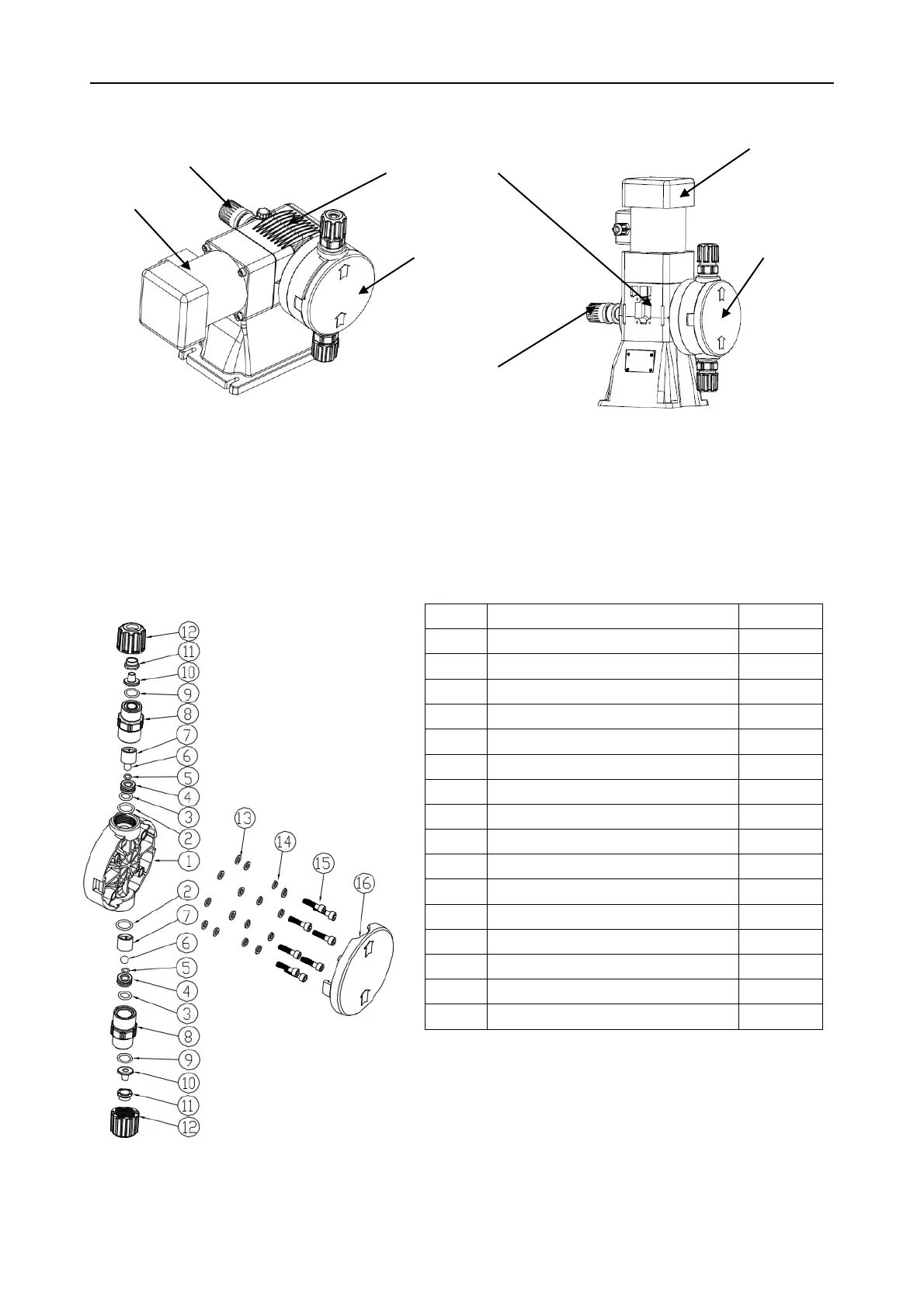

Structure des séries MSA/MSV
Schéma de démontage de la tête de pompe
Tableau 1 : Tête de pompe en PVDF (standard)
No.
Description
Quantité
1
Tête de pompe
1
2
Joint D18,72X2,62
2
3
Joint 14,48X2,69
2
4
Siège de bille
2
5
Joint 7,65X1,78
2
6
Bille
2
7
Cage à bille
2
8
Corps de vanne
2
9
Joint 12,37 X T 2,62
2
10
Joint d’étanchéité
2
11
Collier de serrage
2
12
Écrou de connexion en PVDF
2
13
Joint d’étanchéité pour vis M6
8
14
Support de ressort pour vis M6
8
15
Vis à tête hexagonale M6x25
8
16
Capuchon pour tête de pompe
1
Bouton de réglage
de la longueur de la
course
Bouton de réglage de la
longueur de la course
Mécanisme
Tête de pompe
Moteur
Moteur
Tête de pompe
