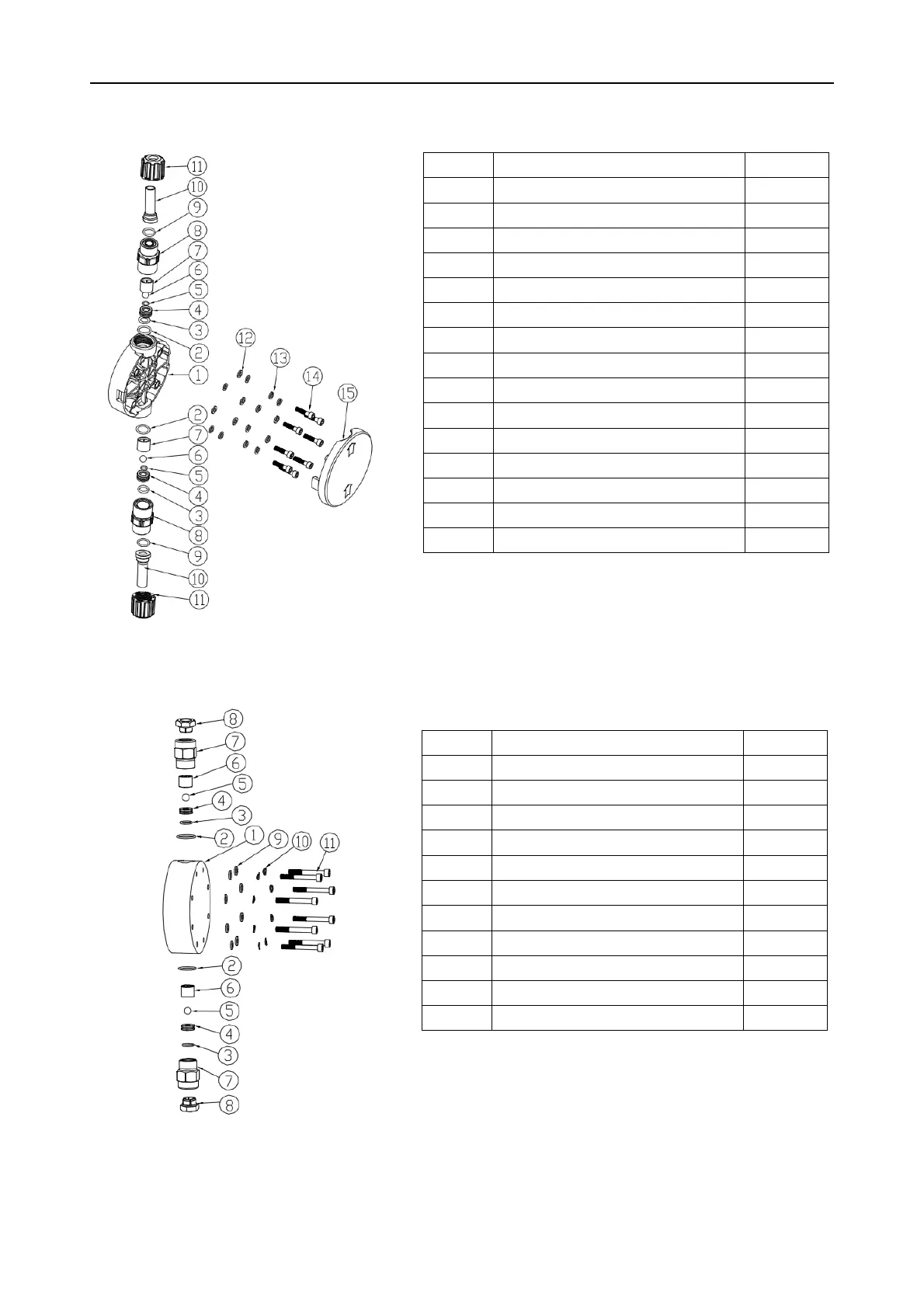

Tableau 2 : Tête de pompe en PVDF (avec connecteur DN15 (numéro 10 et 11), le coût
supplémentaire sera facturé)
No.
Description
Quantité
1
Tête de pompe
1
2
Joint D18,72X2,62
2
3
Joint d’étanchéité 14,48X2,69
2
4
Siège de bille
2
5
Joint 7,65X1,78
2
6
Bille
2
7
Cage à bille
2
8
Corps de vanne
2
9
Joint 12,37 X T 2,62
2
10
Joint d’étanchéité
2
11
Écrou de connexion en PVDF
2
12
Joint d’étanchéité pour vis M6
8
13
Support de ressort pour vis M6
8
14
Vis à tête hexagonale M6x25
8
15
Capuchon pour tête de pompe
1
Tableau 3

Tête de pompe SS316L
No.
Description
Quantité
1
Tête de pompe
1
2
Bille
2
3
Cage à bille
2
4
Siège de bille
2
5
Corps de vanne
2
6
Joint D12,42XT1,78
2
7
Joint D18,72X2,62
2
8
Bouchon de la valve
2
9
Rondelle pour M6
8
10
Rondelle élastique pour M6
8
11
Vis M6x50
8
Tableau 4 : raccord de la tête de pompe avec la tuyauterie
