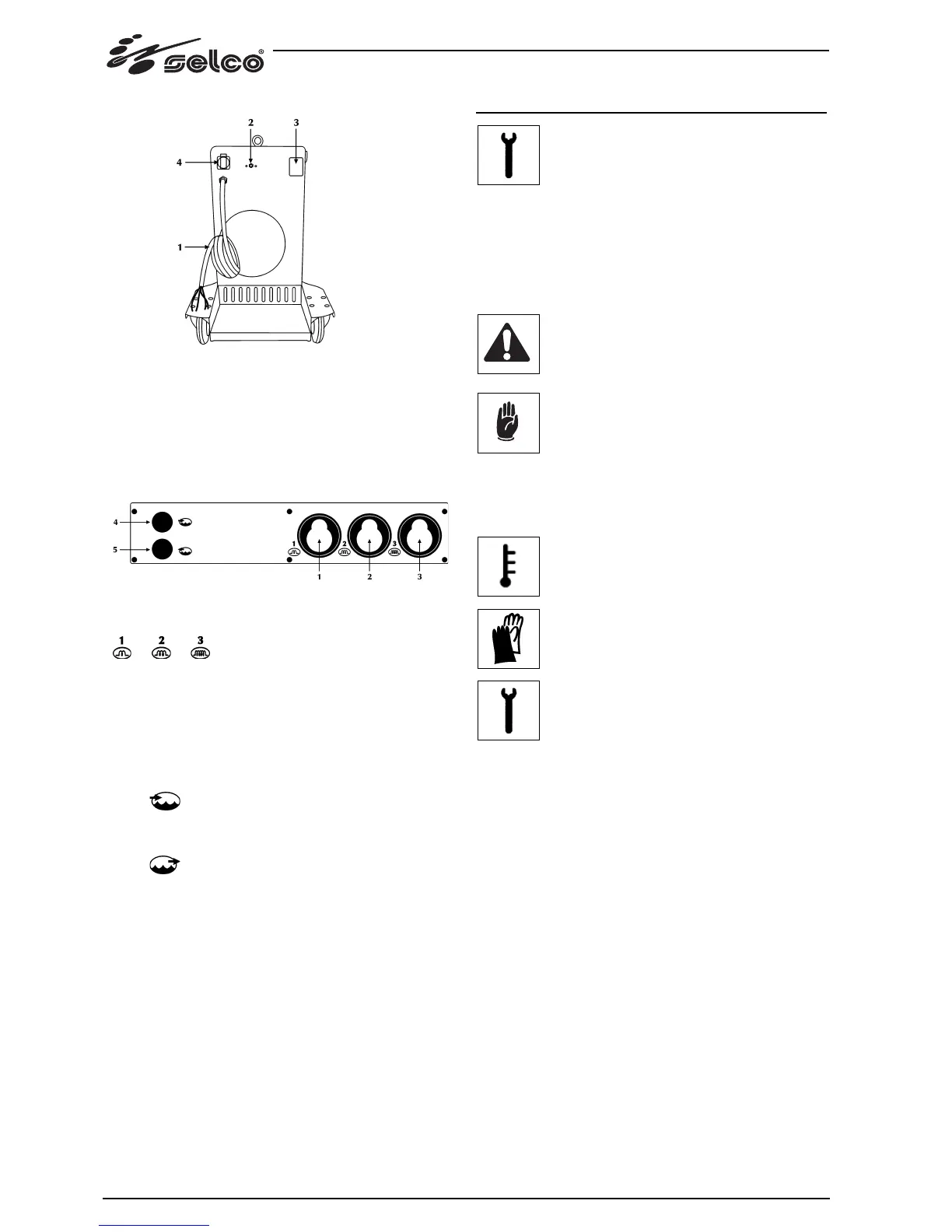

3.3 Panel posterior
1 Cable de alimentación
Conecta el sistema a la red.
2 Conexión de gas
3 Etiqueta de datos
4 Alimentación 230V
3.4 Panel de las tomas
1, 2, 3 Tomas de salida con inductancia variable
Una inductancia mayor permite tener un cebado más
"suave", con menos salpicaduras, mientras que una induc-
tancia menor permite tener un cebado más reactivo.
Normalmente, se debe utilizar 1 junto con el paso 1 en el
conmutador principal, 2 en el paso 2 y 3 en el paso 3.
4 Conecte el tubo de retorno del líquido refrigerante
agua de color rojo de la antorcha al conector de entra-
da de la unidad de refrigeración (color rojo - símbolo
).
5 Conecte el tubo de alimentación del líquido refrigeran-
te agua de color azul de la antorcha al conector de sali-
da de la unidad de refrigeración (color azul - símbolo
).
4 MANTENIMIENTO
Efectúe el mantenimiento ordinario del equipo
según las indicaciones del fabricante.
El mantenimiento debe efectuarlo personal cualificado.
Cuando el equipo esté funcionando, todas las puertas de acce-
so y de servicio y las tapas tienen que estar cerradas y fijadas
perfectamente.
El equipo no debe modificarse.
Procure que no se forme polvo metálico en proximidad y cerca
o encima de las aletas de ventilación.
¡Antes de cada operación, desconecte el equipo!
Controles periódicos de la fuente de alimenta-
ción:
- Limpie el interior con aire comprimido a baja
presión y con pinceles de cerdas suaves.
- Compruebe las conexiones eléctricas y todos
los cables de conexión.
Para el mantenimiento o la sustitución de los componentes
de las antorchas, de la pinza portaelectrodo y/o de los cables
de masa:
Controle la temperatura de los componentes y
compruebe que no estén sobrecalentados.
Utilice siempre guantes conformes a las normativas.
Use llaves y herramientas adecuadas.
La carencia de este mantenimiento, provocará la caducidad
de todas las garantías y el fabricante se considerará exento
de toda responsabilidad.
