É aconselhável o uso de grupos electrogéneos
com controlo electrónico.
Para protecção dos utilizadores, o equipamento
deve ser correctamente ligado à terra. O cabo de
alimentação dispõe de um condutor (amarelo -
verde) para ligação à terra, que deve ser ligado a
uma ficha com ligação à terra.
A instalação eléctrica deve ser executada por
pessoal técnico especializado, com os requisitos
técnico-profissionais específicos e em conformi-
dade com a legislação do país em que se efectua
a instalação.
O cabo de alimentação do gerador dispõe de um fio ama-
relo/verde, que deverá estar SEMPRE ligado à terra. Este fio
amarelo/verde NUNCA deve ser utilizado com outros condu-
tores de corrente.
Assegurar-se de que o local de instalação possui ligação à
terra e de que as tomadas de corrente se encontram em
perfeitas condições.
Instalar somente fichas homologadas conformes às normas
de segurança.

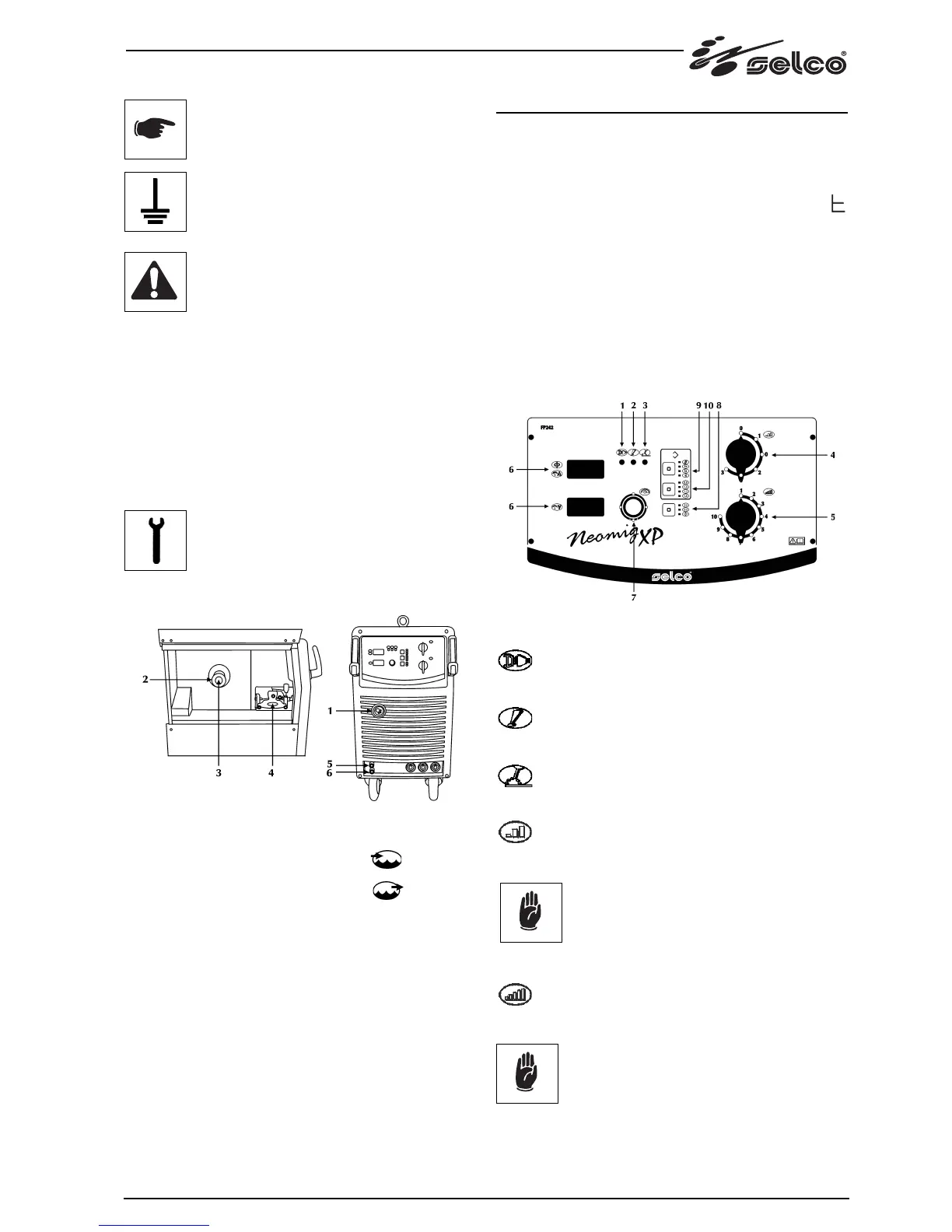

2.4 Instalação
Ligação para a soldadura MIG/MAG
- Ligar a tocha MIG ao adaptador central (1), tendo o cuidado
de aparafusar completamente o anel de fixação.
- Ligar o tubo de água da tocha (vermelho
) ao conector
rápido de entrada da unidade de refrigeração (5).
- Ligar o tubo de água da tocha (azul escuro
) ao conector
rápido de saída da unidade de refrigeração (6).
- Abrir a tampa lateral direita.
- Verificar se a gola do rolo coincide com o diâmetro do fio que
se pretende utilizar.
- Desaparafusar a porca (2) do eixo e inserir o porta-bobina.
Fazer entrar no alojamento também o pivô do porta-bobina,
voltar a colocar a porca (2) na sua posição e regular o parafu-
so de fricção (3).
- Desbloquear o suporte de arrastamento do mecanismo de
avanço de fio (4) introduzindo a extremidade do fio no cas-
quilho guia fio e, fazendo-o passar sobre o rolo, na conexão
da tocha. Bloquear na posição o suporte de avanço, verifican-
do se o fio foi introduzido na gola dos rolos.
- Pressionar o botão de avanço fio para carregar o fio na
tocha.
- Ligar o tubo de gás à união de tubo posterior.
- Regular o fluxo do gás de 10 a 15 It/min.
3 APRESENTAÇÃO DO SISTEMA
3.1 Generalidades
As instalações semiautomáticas da série NEOMIG para a solda-
dura MIG/MAG de fio contínuo garantem elevados desempe-
nhos e qualidade na soldadura com fios cheios e fluxados.
A característica estática do gerador é a tensão constante
com regulação por estágio da tensão de soldadura; as diferentes
saídas da indutância seleccionáveis consentem ao operador de
definir a dinâmica óptima do gerador para a soldadura.
Estes geradores para a soldadura apresentam uma inovadora
modalidade de funcionamento “SINERGIA”.
A habilitação da sinergia com a definição do tipo de material a
saldar e do diâmetro do fio utilizado consente uma predisposi-
ção automática da velocidade do fio, simplificando de facto as
operações de regulação em soldadura do sistema.
3.2 Painel de comandos frontal
1 Alimentação
Indica que o equipamento está ligado à fonte de ali-
mentação e se encontra activo.
2 Alarme geral
Indica a eventual intervenção de dispositivos de protec-
ção, como a protecção de temperatura.
3 Alimentação activa
Indica a presença de potência nas ligações de saída do
equipamento.
4 Comutador de selecção de alimentação primária
Comutador com 3 posições para activação e afinação
das gamas principais. Nas posições diferentes de 0, o
equipamento está alimentado (pos. 0 = alimentação
desligada).
Nunca tocar no comutador durante a soldadura!
5 Comutador de selecção de alimentação secundária
Comutador para afinação com um máximo de 10 posi-
ções.
A potência de saída aumenta na razão directa do
número da posição, em ambos os comutadores.
Nunca tocar no comutador durante a soldadura!
