4 Descripcióneinstalación
4.1 Descripcióngeneral

1 pH‐metro
2 Pantalla
3 Teclaencendido
4 Teclaselecciónfunción
5 Portaelectrodosmultifuncional
6 Electrodosdemedición



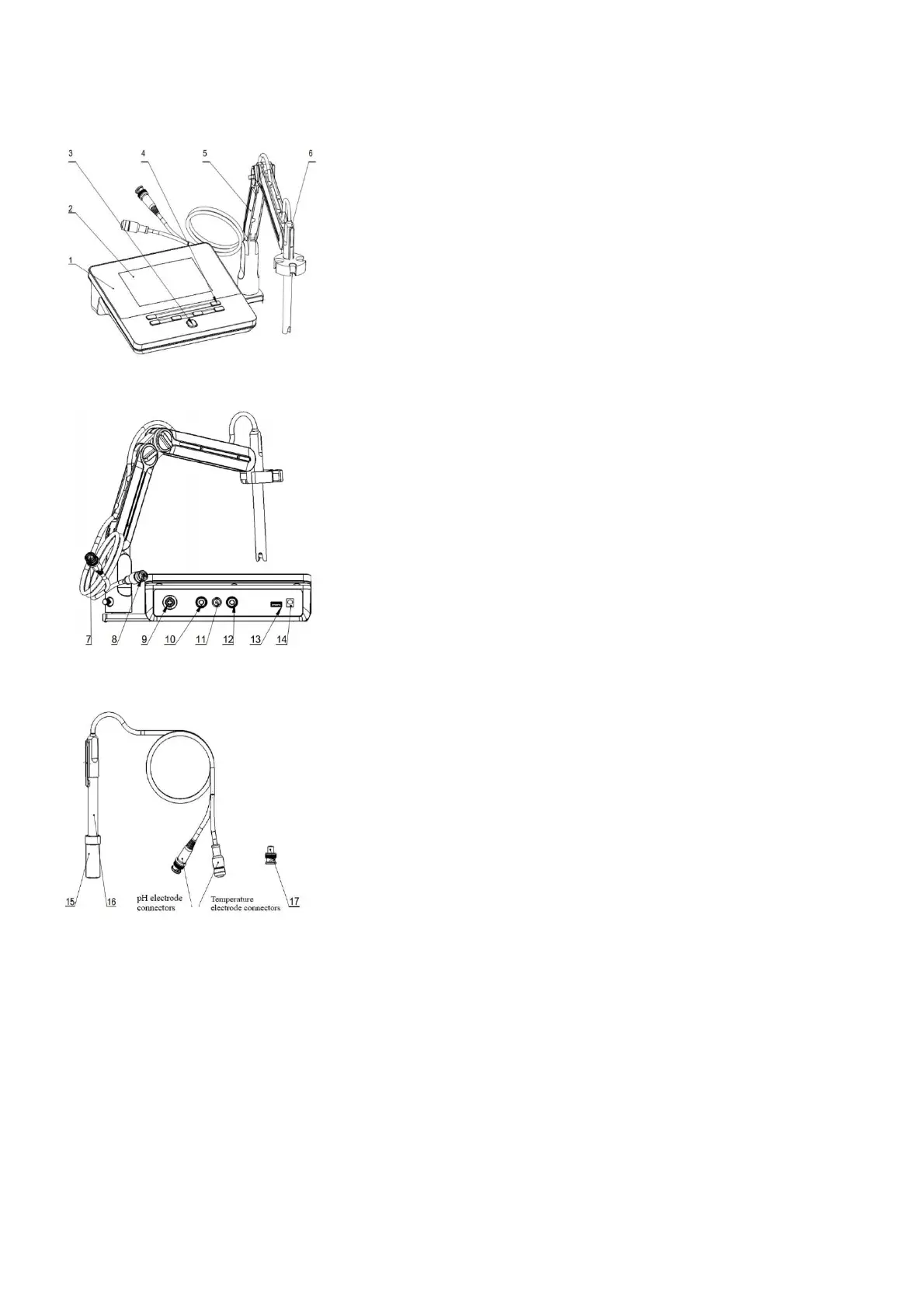

Imagen4‐1:Vistageneralfrontal


7 EnchufedelelectrododemedicióndepH
8 Enchufedelelectrododemedicióndetemperatura
9 Conectoresdeelectrodosdetemperatura
10 Tomadetierra








Imagen4‐2:Vistageneralposterior

11 Conectoresdelelectrododemedición
12 Conectoresdelelectrododereferencia
13 Puertodedepuracióndelmedidor
14 TomadecorrienteDC9V
15 Tapóndeproteccióndelelectrodo
16 ElectrodosdepH
17ConectordelcortocircuitoQ9

Imagen4‐3:Electrodosyconectores



4.2 Instalación
4.2.1 Montajedelportaelectrodosmultifuncional

1)Extraigalaplacadefijacióndelportaelectrodosenelladoderechodelmedidor.
2)Introducirelportaelectrodomultifuncionalenelejefijodelaplacaextractorafijadelportaelectrodo.
3)Aprieteeltornillodefijaciónenlaparteinferiordelportaelectrodos.
