Sensitron MULTISCAN++S1 - Main Board Layout

MT3401E.doc rev.0 21/05/13 Pagina 9 di 86
2.1.2) Layout scheda centrale
Linea Rs485 1 / Rs485 Serial Line 1 Linea Rs485 2 / Rs485 Serial Line 2
Linea Rs485 3 / Rs485 Serial Line 3 Linea Rs485 4 / Rs485 Serial Line 4
Scheda Linea seriale 1 Serial Line 1 card
Scheda linea seriale 2 Serial line 2 card
Scheda linea seriale 3 Serial line 3 card
Scheda linea seriale 4 Serial line 4
CPU
Ingressi analogici 4-20 mA / 4-20 mA analog inputs
8
7
6
5
4
3
2
1
Porta parallela stampante Parallel printer port
Porta seriale PC PC serial port
Uscite relè Relay outputs
Ingressi digitali (not used) Digital inputs (not used)
Segnali di controllo dall’alimentatore Control signals from power supply
Alimentazione +/- dall’alimentatore +/- from Power Supply
+- +-
Uscite ausiliarie di alimentazione 1 A cad. Auxiliary power supply outputs 1 A each Slot scheda SD SD card slot
D3 switches: Control panel language
Language English Italian Spanish Portoguese
Sw4 Sw3 Sw2 Sw1
ON OFF OFF OFF
OFF
OFF OFF OFF
ON ON ON ON ON ON
ONON
Dip switch settaggio (vedi tabella) Setting switches (see table)
Fusibile 3 A / 3A Fuse
1
2 3 4
5
6 7 8
Non usato / Not used

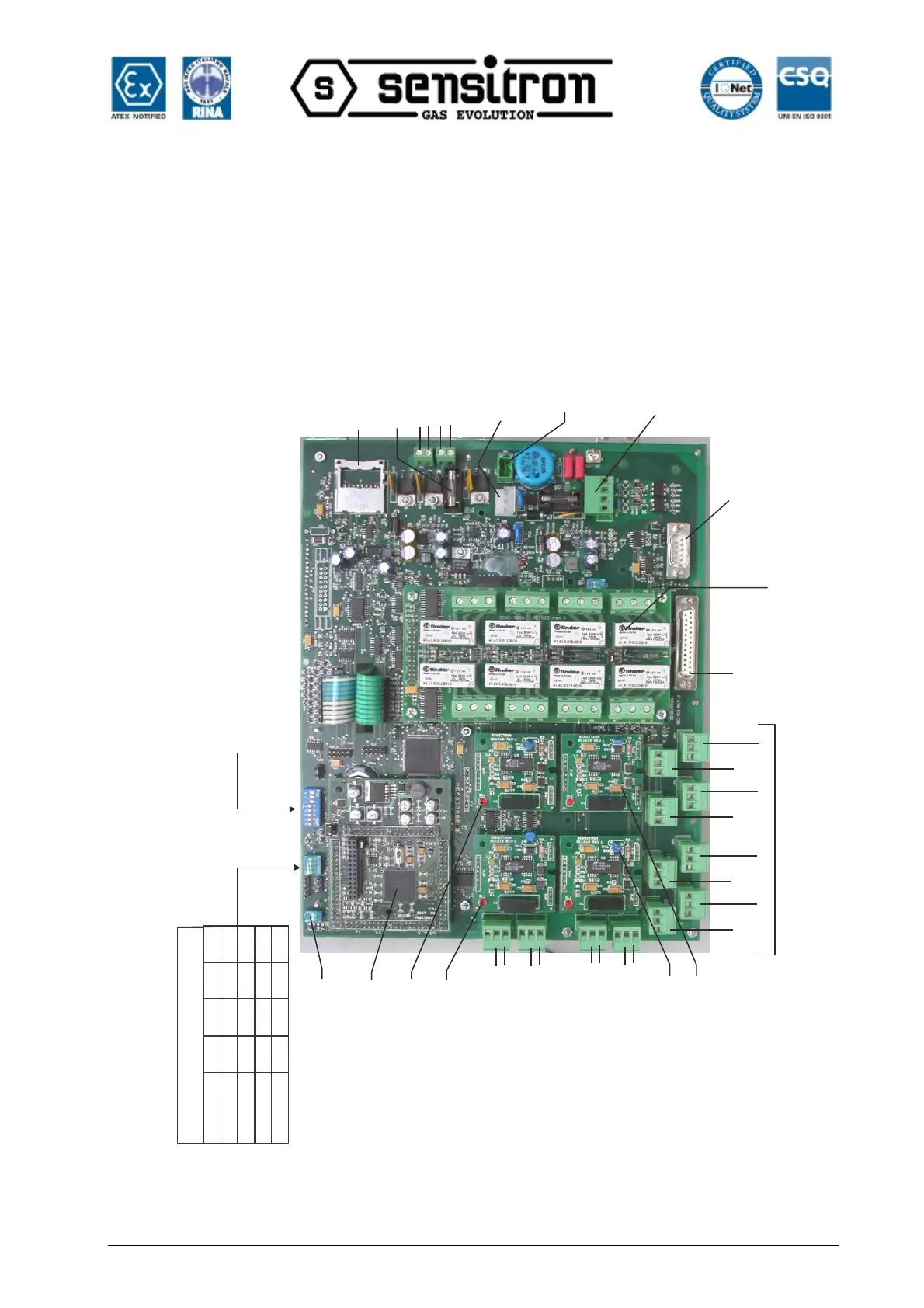

Fig. 2.1.2) Layout scheda centrale
