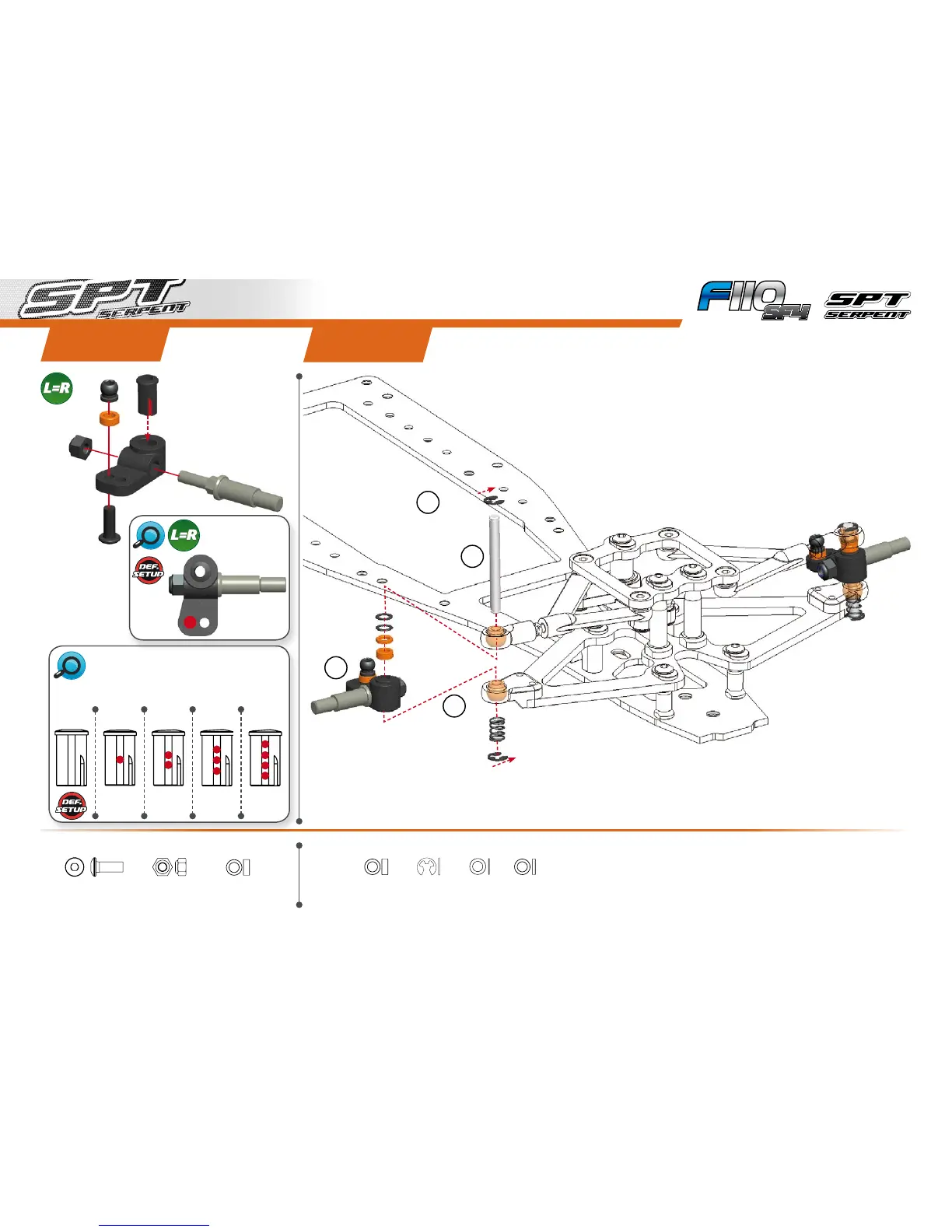

Serpent F110 SF4 - Page 8

8
STEp 9
STEp 8
3x5x2
3x5x2
3x5x1
3x5x0.3
R2.3
R2.3
M3x8
Nylock
Nut M3
Right steering
block assembly
KINGPININSERTSCHART
0º 1º 2º 3º 4º
King pin angle adjustable from 0 to 4 degrees.
ACKERMANN
POSITION
M3x8 Nylock Nut M3
3x5x2
3x5x2
R2.3
1
3
4
2
3x5x0.3
3x5x1
