SFA COM2002 - Kontrolle und Wartung

13
DE

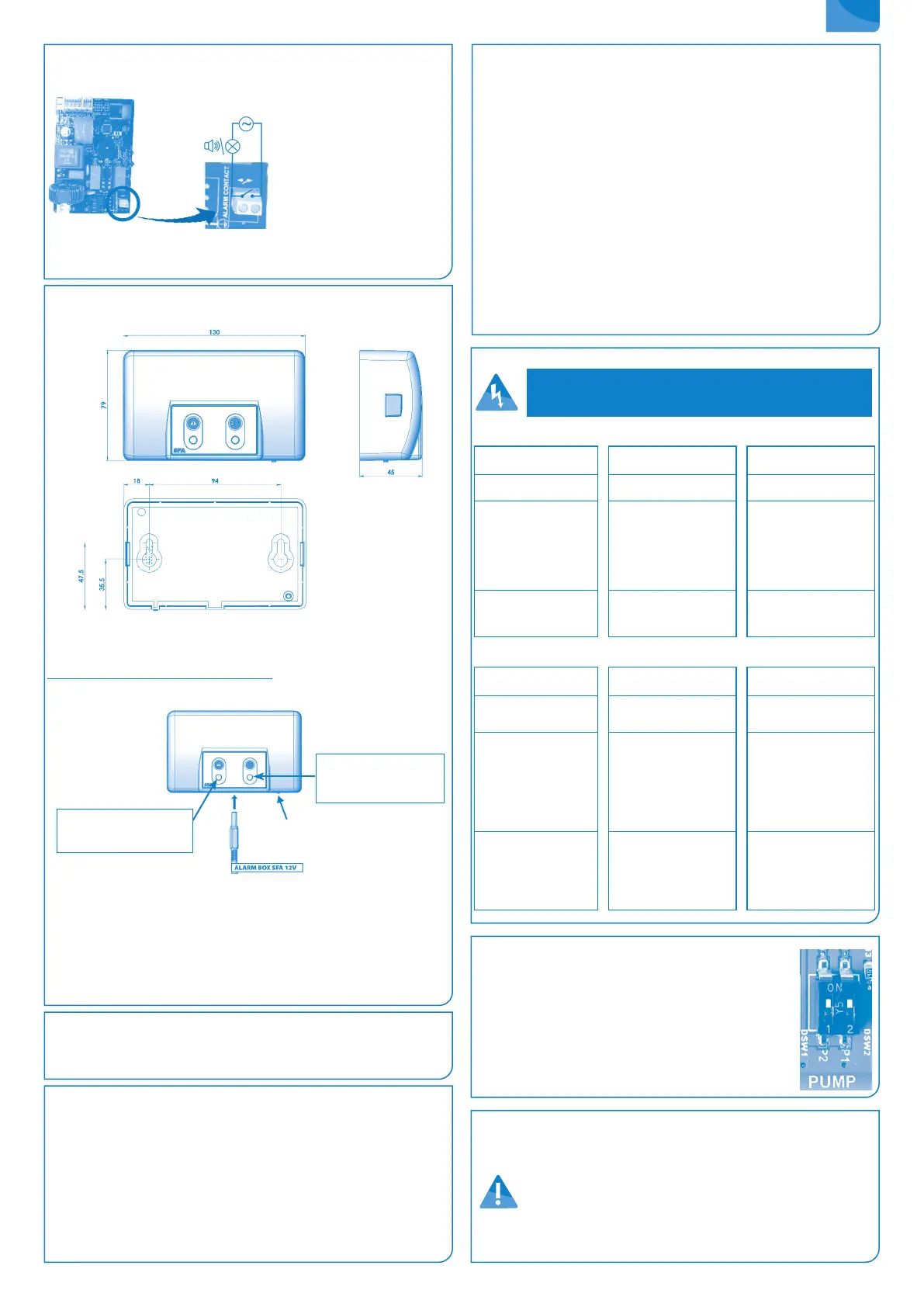

7. FUNKTION DES ALARMMELDERS SANICOM® 2)
Wandbefestigung des Alarmmelders :
Der Kabelalarmmelder des SANICOM® braucht keine eigene Stromversorgung.
Die Stromversorgung erfolgt über den SANICOM®. Bei Stromausfall über-
nimmt der Akku im Alarmmelder die Stromversorgung.
Anschluss des Alarmmelders an das Gerät : Das von der Hebeanlage kom-
mende Kabel an der Buchse des Melders anschließen.
1/ Die Störmeldung am Gerät wird auf das Meldemodul übertragen die
rote LED für Alarm leuchtet, ein akustisches Signal ertönt, so lange der
Störbetrieb vorherrscht. Um das akustische Signal abzuschalten, drücken Sie
den Resetknopf unten am Gehäuse des Melders (siehe Abb.)
2/ Die gelbe LED «Netzspannung» zeigt die Stromversorgung des Alarmgeber
an:
- leuchtet dauernd = SANICOM® hat Netzspannung
- blinkt = fehlende Netzspannung am SANICOM®.
RAZ (*)
Rücksetzung
LED rot:
alarm
LED gelb:
Netzstromversor-
gung
9. KONTROLLE UND WARTUNG
1/ Kontrolle
Der Benutzer sollte die Funktion der Abwasserhebeanlage ein Mal pro Monat
anhand von mindestens zwei Anfahrzyklen überprüfen.
2/ Wartung
Die Hebeanlage muss regelmäßig von einer qualizierten Fachperson gewar-
tet werden. Wartungsfrequenzen:
• Alle 3 Monate bei Hebeanlagen in gewerblichen Einrichtungen
• Alle 6 Monaten bei Hebeanlagen in Mehrfamilienhäusern
• Ein Mal pro Jahr bei Hebeanlagen in Privathäusern
Die Wartung sollte folgende Arbeiten beinhalten:
10. EINGRIFFE AM GERÄT
Alarm am Gerät SANICOM® 1
FESTGESTELLTE
STÖRUNG
MÖGLICHE URSACHEN ABHILFEN
Rote Alarm-LED blinkt • Wasserstands-
Erkennungssystem defekt
• SFA-Kundendienst
anfordernA
Rote Alarm-LED leuchtet
durchgehend
• Luftabzug verstopft
• Ablaufrohr verstopft
• Pumpe blockiert oder
defekt
• Rücklaufhöhe oder
Einlaufmenge zu hoch
• Prüfen, ob die Luft im
Abzugsrohr in beide
Richtungen frei zirkuliert
• Die Installation
inspizieren
• SFA-Kundendienst
anfordern
LED leuchtet nicht • Stromausfall
• Elektronischer Schaltkreis
defekt
• Stromversorgung
überprüfen
• SFA-Kundendienst
anfordern
Alarm am Steuerkasten des SANICOM® 2
FESTGESTELLTE
STÖRUNG
MÖGLICHE URSACHEN ABHILFEN
Sirene + rote Alarm-LED
für allgemeinen Alarm
blinkt
• Wasserstands-
Erkennungssystem defekt
• SFA-Kundendienst
anfordern
Sirene + rote Alarm-LED
für allgemeinen Alarm
leuchtet durchgehend
• Luftabzug verstopft
• Am Gerät sind folgende
Probleme aufgetreten:
Rohr verstopft, Pumpe(n)
blockiert
• Es hat einen Stromausfall
am Gerät gegeben
• Prüfen, ob die Luft in
beiden Richtungen im
Abzugsrohr frei zirkuliert
• Auf „Handbetrieb”
drücken um das Gerät
zurückzusetzen (der Alarm
wird abgeschaltet)
• SFA-Kundendienst
anfordern
Sirene + allgemeine
Alarm-LED + gelbe
Netzspannungs-LED
blinken
• Stromausfall • Um die Sirene
abzuschalten, auf
„Handbetrieb” drücken
• Stromversorgung
überprüfen
• SFA-Kundendienst
anfordern
BEI JEGLICHEN ARBEITEN, DIE ANLAGE
UNBEDINGT VON DER STROMVERSORGUNG
TRENNEN !
11. EINEN MOTOR STILLLEGEN
Hinweis nur für qualiziertes und geschulte Personen !
Für den Fall das ein defekter Motor nicht sofort ausgetauscht
warden kann, besteht die Möglichkeit den defekten Motor
mittels der beiden Schalter auf der Platine der Hebeanlage
stillzulegen (P1, P2 : Motor 1 und switch 2: für Motor 2).
Durch zuschalten des jeweiligen Switch wird der Motor wieder
in Betrieb genommen.
12. GARANTIEBESTIMMUNGEN
Für das Gerät gilt eine 2jährige Garantie ab Kaufdatum unter Einhaltung der
geltenden Normen sowie dieser Montage- und Gebrauchsanweisung.
Jeglicher Schaden am Gerät, der durch die Zerkleinerung
von Fremdkörpern wie Watte, Tampons, Damenbinden,
Feuchttüchern, Lebensmitteln, Präservativen, Haaren, Metall-,
Holz- oder Kunststogegenständen oder das Abpumpen von
Flüssigkeiten wie Lösungsmittel oder Öl verursacht wurde, fällt nicht
unter die Garantie.
a) Überprüfen der Wasserdichtigkeit durch Kontrolle Rohrleitungen am Ein-
und Ausgang der Hebeanlage
b) Aktivieren der Absperrventile, Überprüfen auf reibungslose Funktion und
Wasserdichtigkeit (bei Bedarf schmieren)
c) Rückschlagventile önen und reinigen, Funktion überprüfen
d) Reinigung des Pumpensystems und seiner Anschlüsse, Kontrolle des Flü-
gelrads und des Zerkleinerungssystems (bei Zerkleinerungspumpen)
e) Innenreinigung des Sammeltanks
f) Sichtkontrolle der elektrischen Schaltschrankfunktionen der Hebeanlage.
Nach Durchführung der Kontrollen die Hebeanlage entsprechend den Anwei-
sungen im Handbuch neu anfahren und prüfen, ob sie korrekt funktioniert.
In den Wartungsberichten sind alle Kontrollen und gegebenenfalls besondere
Punkte zu vermerken.
Wenn Mängel festgestellt werden, die nicht zu beheben sind, muss die quali-
zierte Wartungs- Fachperson sofort den Benutzer der Hebeanlage informie-
ren.
3/ Wartungsvertrag
Den Benutzern wird empfohlen, einen Wartungsvertrag für die regelmäßigen
Wartungen und Kontrollen abzuschließen.
8. NORM
Dieses Gerät entspricht der Norm EN 12050-2
(Abwasserhebeanlagen für fäkalienfreies Abwasser) und der europäischen
Niederspannungsrichtlinie.
Alarms an der Anlage wird auch die Meldung an dem externen Alarmgeber
quittiert, so wird vermieden das eine Störung des Betriebs der Anlage über-
gangen wird. UNBEDINGT DIE URSACHE DER STÖRUNG ERÖRTERN!
HINWEIS : Optionaler
Anschluss an externen Alarm
(SANICOM®2).
Option eines externen Alarms
potentialfreier Kontakt (keine
Spannung) NO (normal offen)
betätigt durch ein Relais mit
max. 250V/16A
Der Alarmkontakt kann
verbunden werden mit eine
system unter spannung.
Der Kontakt schließt sich, sobald die Station im Alarmmodus ist (außer im
Falle von Bereichsalarm) und bleibt geschlossen, solange der Alarm erklingt.
Externer alarm
Max. 250 V / 16A
Trockenkontakt NO
