29
PL

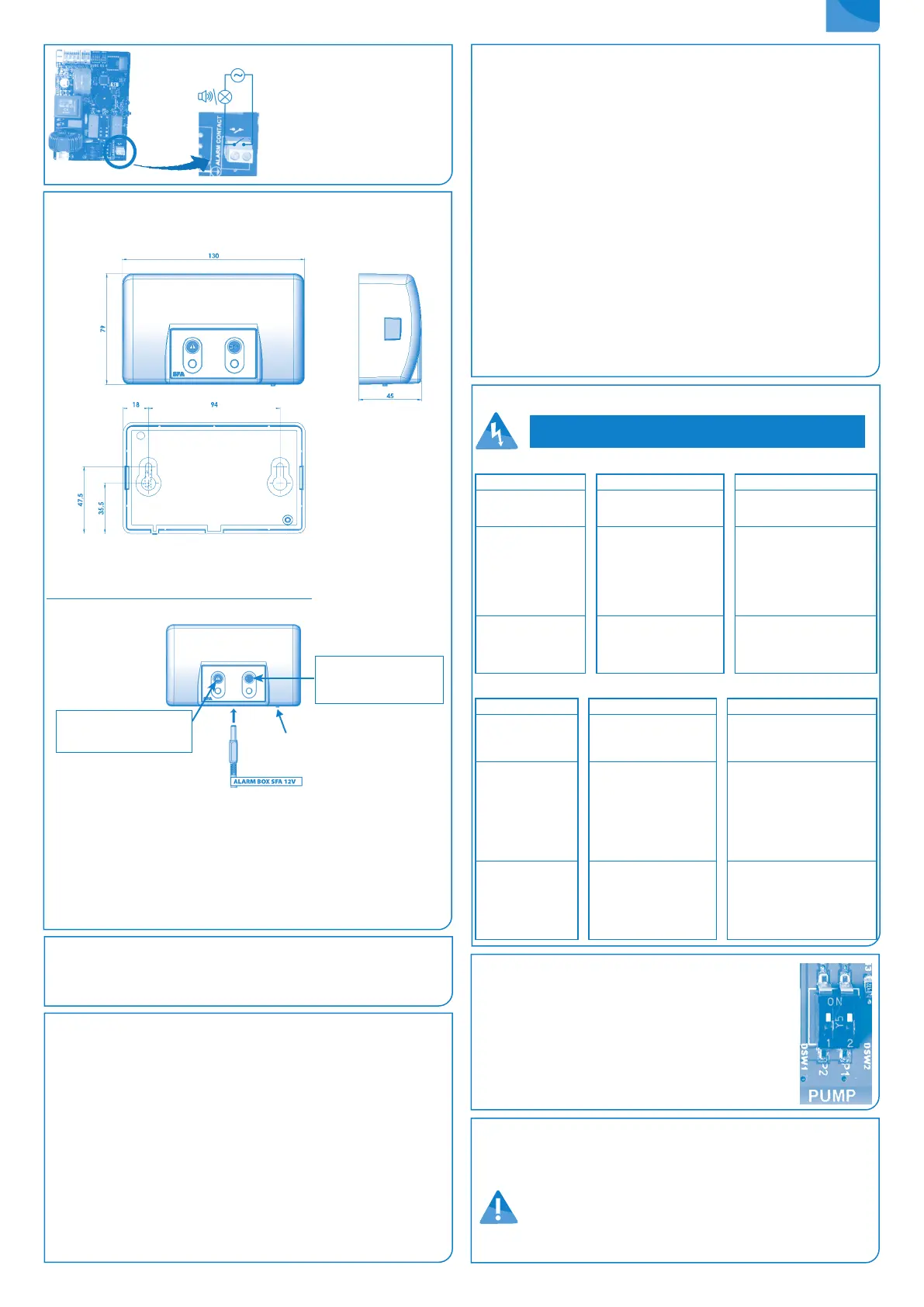

7. OBSŁUGA MODUŁU ALARMOWEGO SANICOM
®
2
Podczas montażu modułu na ścianie należy postępować według poniższej
ilustracji :
Moduł alarmowy przepompowni SANICOM® nie wymaga odrębnego zasilania.
Zasilanie jest dostarczane przez urządzenie SANICOM®. W przypadku awarii
zasilania, jego rolę przejmuje bateria modułu.
Podłączenie modułu alarmowego do urządzenia : Kabel alarmowy należy
podłączyć bezpośrednio do urządzenia.
1/ Czerwona dioda LED alarmu ogólnego odzwierciedla działanie odpowiedniej
diody LED na panelu sterowania przepompowni SANICUBIC®. Moduł alarmowy
emituje dźwięk tak długo, jak długo występuje usterka. Aby wyłączyć, należy
nacisnąć przycisk resetowania (*) na klawiaturze urządzenia lub przycisk pod
modułem alarmowym.
2/ Żółta dioda LED sieci sygnalizuje stan zasilania modułu alarmowego
- świecenie ciągłe = urządzenie SANICOM® podłączone do zasilania
sieciowego
- błyskanie = usterka zasilania urządzenia SANICOM®
Reset (*)
Czerwona dioda LED
alarmu ogólnego
Żółta dioda
alarmowa LED
(wskaźnik zasilania)
9. KONTROLA I KONSERWACJA
1/ Kontrola
Prawidłowe działanie przepompowni ścieków powinno być sprawdzane przez
użytkownika raz w miesiącu, poprzez wykonanie co najmniej dwóch cyklów
uruchamiania.
2/ Konserwacja
Prace konserwacyjne dotyczące przepompowni powinny być wykonywane
w regularnych odstępach czasu przez wykwalikowanych pracowników.
Terminy wykonywania prac :
• co 3 miesiące w przypadku przepompowni zainstalowanych w budynkach
handlowych;
• co 6 miesięcy w przypadku przepompowni zainstalowanych w zbiorowych
budynkach mieszkalnych;
• co rok w przypadku przepompowni zainstalowanych w indywidualnych
budynkach mieszkalnych.
W ramach prac konserwacyjnych należy przeprowadzić następujące czynności :
10. INSTRUKCJA ZNAJDOWANIA USTEREK
Alarm w urządzeniu SANICOM® 1
WYKRYTA USTERKA MOŻLIWE PRZYCZYNY ŚRODKI ZARADCZE
błyskająca czerwona
dioda LED alarmu
• Usterka systemu
wykrywania poziomu
wody
• Skonsultować się z
serwisem posprzedażowym
SFA
Czerwona dioda LED
alarmu świecąca
ciągle
• Zapchana rura
wentylacyjna
• Zablokowany odpływ
• Pompa zapchana lub nie
działa
• Zbyt wysoki poziom przy
odpływie lub nadmierny
dopływ
• Upewnić się, że powietrze
w rurze wentylacyjnej
przepływa swobodnie w obu
kierunkach
• Sprawdzić instalację
• Skonsultować się z
serwisem posprzedażowym
SFA
Dioda LED nie świeci
się
• Zanik zasilania
• Uszkodzony moduł
elektroniczny
• Sprawdzić instalację
elektryczną
• Skonsultować się z
serwisem posprzedażowym
SFA
Alarm w module sterowania przepompowni SANICOM® 2
WYKRYTA USTERKA MOŻLIWE PRZYCZYNY ŚRODKI ZARADCZE
Sygnał dźwiękowy +
błyskająca czerwona
dioda LED alarmu
ogólnego
• Usterka systemu
wykrywania poziomu
wody
• Skonsultować się z serwisem
posprzedażowym SFA
Sygnał dźwiękowy
+ świecąca ciągle
czerwona dioda LED
alarmu ogólnego
• Zapchana rura
wentylacyjna
W urządzeniu wystąpił
następujący problem:
zapchana rura, zapchana
pompa lub pompy
W urządzeniu wystąpiła
awaria zasilania
• Upewnić się, że powietrze w
rurze wentylacyjnej przepływa
swobodnie w obu kierunkach
• Nacisnąć przycisk
uruchamiania ręcznego, aby
zresetować urządzenie (alarm
wyłączony)
• Skonsultować się z serwisem
posprzedażowym SFA
Sygnał dźwiękowy
+ dioda LED
alarmu ogólnego
+ błyskająca żółta
dioda LED sieci
• Przerwa w dostawie
zasilania
• Aby wyłączyć brzęczyk,
należy nacisnąć przycisk
wymuszonego uruchamiania
• Sprawdzić instalację
elektryczną
• Skonsultować się z serwisem
posprzedażowym SFA
WE WSZYSTKICH PRZYPADKACH NALEŻY
ODŁĄCZYĆ ZASILANIE URZĄDZENIA !
11. DEMONTAŻ
INSTRUKCJE ZAREZERWOWANE SPECJALNIE DLA
WYKWALIFIKOWANYCH, PROFESJONALNYCH
SPECJALISTÓW
Jeśli nie jest możliwe przywrócenie prawidłowej pracy jednego
z silników, istnieje możliwość „unieruchomienia tego silnika
poprzez ustawienie odpowiedniego przełącznika na płytce (P1, P2 :
przełączniki 1 i 2 dla silników 1 i 2).
„Unieruchomiony” w ten sposób silnik można wymontować
Urządzenie będzie działać na drugim silniku.
a) Skontrolować wodoszczelność połączeń, sprawdzając wszystkie przewody
wlotowe i wylotowe przepompowni.
b) Uruchomić zawory zasuwowe, sprawdzając, czy działają prawidłowo i są
szczelne (w razie potrzeby nasmarować).
c) Otworzyć i wyczyścić system zaworu zwrotnego oraz sprawdzić, czy działa
prawidłowo.
d) Wyczyścić system pomp i ich przewodów, sprawdzić działanie wirnika i
układu rozdrabniającego (w przypadku pomp maceracyjnych).
e) Wyczyścić wnętrze zbiornika.
f) Sprawdzić wzrokowo działanie elektrycznej skrzynki sterowniczej
przepompowni.
Po przeprowadzeniu wszystkich czynności kontrolnych, ponownie uruchomić
przepompownię w sposób opisany w instrukcji obsługi i sprawdzić, czy działa
prawidłowo.
Po zakończeniu każdej wizyty kontrolnej należy sprawdzić odpowiedni raport,
zawierający informacje dotyczące wszystkich przeprowadzonych czynności.
W razie stwierdzenia nieprawidłowości, które nie mogą zostać natychmiast
usunięte, wykwalikowany pracownik odpowiedzialny za prace konserwacyjne
powinien natychmiast zawiadomić o tym użytkownika przepompowni.
3/ Umowa dotycząca prac konserwacyjnych
Użytkownikom zalecane jest zawarcie odpowiedniej umowy, dotyczącej
systematycznego przeprowadzania prac konserwacyjnych i kontrolnych.
12. WARUNKI GWARANCJI
SANICOM® posiada dwuletnią gwarancję pod warunkiem przestrzegania
wszystkich zaleceń dotyczących instalacji, użytkowania i konserwacji zawar-
tych w niniejszej instrukcji.
Uszkodzenia urządzenia spowodowane przez rozdrabnianie
ciał obcych, takich jak bawełna, tampony, podpaski, chusteczki
odświeżające, produkty spożywcze, prezerwatywy, włosy,
przedmioty metalowe, drewniane lub plastikowe albo wprowadzanie
płynów takich jak rozpuszczalniki i oleje nie są objęte gwarancją.
8. NORMA
Urządzenie jest zgodne z normą EN 12050-2 (Przepompownie ścieków
wolnych od fekaliów) oraz z dyrektywami i Normami Europejskim dotyczącymi
bezpieczeństwa.
Styk
bezprądowy NO
Alarm
zewnętrzny
Maks. 250 V / 16A
Alarm może być podłączony do
układu zasilanego. Styk zamyka
się, gdy tylko przepompownia
przejdzie w tryb alarmowy (z
wyjątkiem przypadków alarmów
obszaru) i pozostaje zamknięty,
dopóki rozlega się sygnał
alarmowy.
