IDENTIFICATIONS DES AVERTISSEMENTS
Indication avertissant d’un risque pour la machine
ou son utilisateur.
Indication avertissant de la présence d’un risque
d’origine électrique.
1. APPLICATION
SANICOM® est une station de relevage, conçue pour évacuer les eaux grises
provenant d’éviers, de machines à laver, de lave-vaisselle, de douches ou bai-
gnoires, à usage privé ou commercial (restaurant, salon de coiure, cantine...).
L’appareil bénécie d’un haut niveau de performance, de sécurité et abilité
dans la mesure où toutes les règles d’installation et d’entretien décrites dans
cette notice sont scrupuleusement respectées.
FR
3. INSTALLATION
L’installation du SANICOM® doit être eectuée dans le respect des normes
EN12056-4. La mise en service et la maintenance de cet appareil doivent être
eectuées par un professionnel qualié.
3.1 RÉGLEMENTATION
• Le local technique où sera installé SANICOM® doit être de dimension
susante pour aménager un espace de travail de 600 mm minimum autour
et au-dessus de l’appareil de façon à faciliter une maintenance éventuelle.
Ce local doit être éclairé, susamment ventilé, non immergeable et protégé
contre le gel.
• Des vannes d’isolement (non fournies) doivent être installées sur les entrées
d’euents ainsi que sur la conduite d’évacuation.
• Cette conduite d’évacuation doit être conçue pour éviter tout reux des
égouts. Grâce à l’installation d’une boucle anti-retour située au dessus du
niveau de reux, le reux est évité.
REMARQUE : SAUF INDICATIONS LOCALES CONTRAIRES, LE NIVEAU
DE REFLUX CORRESPOND AU NIVEAU DE LA VOIERIE ROUTES, TROT
TOIRS….
• La station de relevage doit impérativement être ventilée an que la cuve soit
toujours à pression atmosphérique. La ventilation doit être totalement libre
et l’air doit circuler dans les 2 sens (pas d’installation de clapet à membrane,
ni de VMC).
3.2 RACCORDEMENT ÉLECTRIQUE
N’eectuer le branchement électrique qu’une fois les raccordements
dénitifs terminés.
4. MISE EN SERVICE
Une fois les raccordements hydrauliques et électriques eectués, vérier
l’étanchéité des raccordements en laissant couler de l’eau successivement par
chaque entrée utilisée.
S’assurer du bon fonctionnement de la pompe.
2. DESCRIPTION
2.1 PRINCIPE DE FONCTIONNEMENT
SANICOM® 1 contient 1 pompe. La cuve SANICOM® 1 est munie de 2 tubes
plongeurs : l’un commande la marche du moteur et l’autre le système d’alarme.
SANICOM® 2 contient 2 pompes indépendantes. Les 2 pompes fonctionnent
chacune à leur tour de manière alternée. En cas de fonctionnement anormal,
les 2 moteurs fonctionnent simultanément (ou si l’une des pompes est
défectueuse, l’autre prend le relais).
La cuve SANICOM® 2 est munie de 3 tubes plongeurs: 2 commandent la
marche du moteur et l’autre le système d’alarme.
2.2 DONNÉES TECHNIQUES
SANICOM® 1 SANICOM® 2
Type P 95 R 90
Évacuation verticale maximale 8m 10m
Tension 220-240 V 220-240 V
Fréquence 50-60 Hz 50-60 Hz
Puissance absorbée maximale 750 W 3 000W
Intensité absorbée maximale 3,3 A 13 A
Classe électrique I I
Indice Protection IP X4 IP X4
Température max. sur de courtes périodes 90 °C 90°C
Poids net 10 kg 26 kg
5. UTILISATION
SANICOM® est conçu pour évacuer les eaux grises provenant d’éviers,
de machines à laver le linge, de lave-vaisselle, de douches ou baignoires.
SANICOM® peut pomper des eaux chaudes.
Ne pas jeter dans les appareils sanitaires raccordés au SANICOM® des
produits chimiques concentrés (acides, solvants, base, oxydants, réducteurs
etc…) Seule l’évacuation de produits dilués, suivie d’un rinçage à l’eau claire,
peut être admise exceptionnellement.
En cas de coupure de courant, arrêter tout écoulement d’eau
sur les appareils reliés au SANICOM®.
En cas d’evacuation d’euents graisseux, l’usage d’un bac dégraisseur est
impératif.
LED:
- Verte : Sous tension
- Rouge : Alarme
TOUCHE :
Marche forcée moteur
RAZ Alarme

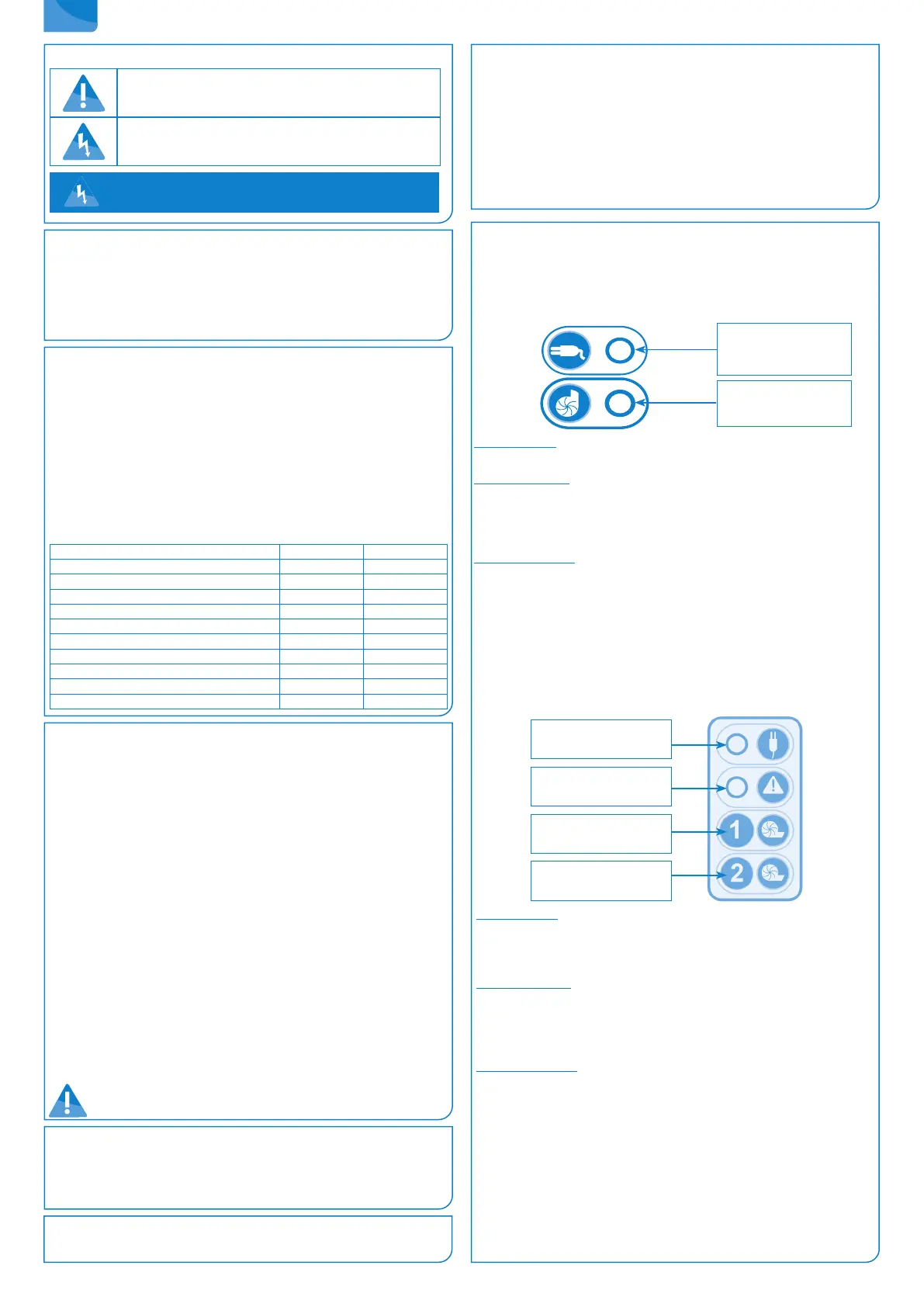

6. FONCTIONNEMENT DU CLAVIER DE
COMMANDE OU DU BOÎTIER DÉPORTÉ
6.1 SANICOM
®
1 : FONCTIONNEMENT DU CLAVIER DE
COMMANDE
1/ Alarmes générales
Alarme secteur :
La LED est éteinte s’il n’y a pas d’alimentation électrique.
Alarme de niveau :
Si le niveau d’eau à l’intérieur de l’appareil est anormalement haut, la LED de
l’alarme s’allume en rouge. Si par ailleurs cette LED clignote en rouge, cela
indique un problème de détection du niveau d’eau normal (Tube plongeur
long).
Alarme temporelle :
Si le moteur tourne en continu pendant plus de 1 minute, la LED rouge de
l’alarme s’allume.
2/ RAZ (Remise A Zéro) alarme
La touche du clavier ne permettra d’éteindre la LED rouge (redevient verte)
que si le problème ayant déclenché l’alarme a été résolu.
6.2 SANICOM
®
2 : FONCTIONNEMENT DU BOÎTIER DE
COMMANDE DEPORTE
1/ Alarmes générales
Alarme secteur :
En cas de coupure secteur (ou lorsqu’on débranche l’appareil) : déclenchement
de la sirène + allumage de la LED rouge alarme + clignotement de la LED
jaune secteur.
Alarme de niveau :
Si le niveau d’eau à l’intérieur de l’appareil est anormalement haut :
déclenchement de la sirène + allumage de la LED rouge alarme + démarrage
des 2 moteurs. Si par ailleurs cette LED clignote en rouge, cela indique un
problème de détection du niveau d’eau normal (Tube plongeur long).
Alarme temporelle :
Si un des 2 moteurs marche pendant plus de 1 minute : déclenchement de
la sirène + allumage de la LED rouge alarme + démarrage de l’autre moteur.
2/ RAZ (Remise A Zéro) alarmes générales
Si le problème ayant déclenché une des alarmes ci-dessus disparaît, la sirène
s’arrête, mais la LED rouge d’alarme reste allumée jusqu’au cycle normal
suivant.
Une des deux touches du clavier permet d’arrêter la sirène dans tous les
cas, mais elle ne permettra d’éteindre la LED rouge que si le problème ayant
déclenché l’alarme a été résolu. Les alarmes du boîtier déporté resteront
également actives tant que le problème n’a pas été résolu. Ceci permet
d’éviter qu’un système soit “abandonné” en défaut.
LED jaune :
alimentation secteur
LED rouge :
alarme
Marche forcée :
Moteur 1
Marche forcée :
Moteur 2
DÉBRANCHER LA STATION AVANT TOUTE
INTERVENTION !
