1. TOEPASSING
SANICOM® is een pompstation ontworpen om grijs water te evacueren
uit gootstenen, wasmachines, vaatwassers, douche of bad die privé of
commercieel gebruikt worden (restaurant, kapsalon, kantine ...).
Het toestel levert hoge prestaties, heeft een hoog niveau aan veiligheid en is
zeer betrouwbaar op voorwaarde dat het apparaat correct geïnstalleerd en
gebruik wordt zoals beschreven in deze installatievoorschriften.
4. INBEDRIJFSTELLING
Zodra de afvoerleidingen en elektrische aansluitingen aangebracht zijn, dient
de waterdichtheid van de aansluitingen gecontroleerd te worden door water
te laten stromen door alle toevoeren.
Zorg ervoor dat de eenheid correct werkt.
2. BESCHRIJVING
2.1 WERKING
SANICOM® 1 bevat 1 pomp. De SANICOM® 1-tank 1 is voorzien van twee
stijgbuizen: de een bedient de motor en de andere het alarmsysteem.
SANICOM® 2 bevat twee onafhankelijke pompen . Beide pompen werken
beurtelings. In geval van overbelasting werken beide motoren gelijktijdig (of
indien één pomp uitvalt, neemt de andere pomp over) .
Het reservoir is uitgerust met drie dompelbuizen, waarvan er twee de motor
bedienen; de derde bedient het alarmsysteem.
2.2 TECHNISCHE GEGEVENS
SANICOM® 1 SANICOM® 2
Type P 95 R 90
Max. opvoerhoogte 8m 10m
Spanning 220-240 V 220-240 V
Frequentie 50-60 Hz 50-60 Hz
Max. opgenomen vermogen 750 W 3 000W
Max. opgenomen stroom 3,3 A 13 A
Elektrische classificatie, Klasse I I
Beschermingsklasse IP X4 IP X4
Max. temp. met onderbrekende werking 90 °C 90°C
Netto gewicht 10 kg 26 kg
5. GEBRUIKSMAATREGELEN
SANICOM® is geschikt voor de afvoer van afvalwater van wasbakken,
wasmachines, vaatwassers, douche of bad.
SANICOM® kan warm water verwerken.
Nooit in de aangesloten sanitaire toestellen geconcentreerde chemische
producten gooien (zoals zuren, oplosmiddelen, alkalische producten,
oxydanten, reductoren,...). Alleen het afvoer van verdunde producten,
gevolgd door een spoeling met zuiver water, mogen uitzonderlijk gebruikt
worden.
In geval van stroomuitval, onmiddellijk de watertoevoer stop
zetten van de aangesloten toestellen.
In geval van afvoer van vet afvalwater is het gebruik van een vet afscheidende
tank essentieel.
LED
- Groen : Stroom aanwezig
- Rood : Alarm
TOETS
Manuele motoractivering
Alarm resetten
6. WERKING BEDIENINGSPANEEL
6.1 SANICOM
®
1 : WERKING VAN HET BEDIENINGSPANEEL
1/ Algemene alarmen
Voedingsalarm :
Indien de LED niet brandt, is er geen stroom aanwezig.
Niveau-alarm :
Wanneer het waterniveau in het toestel abnormaal hoog is, zal de
microschakelaar van de hoge dompelbuis de motor activeren en zal de rode
alarm LED oplichten. Wanneer deze LED rood knippert, geeft dit aan dat er een
detectieprobleem bestaat voor het normale waterniveau (lange dompelbuis).
Tijdsalarm :
Wanneer de motor langer dan 1 minuut aanhoudend draait, gaat rode alarm
LED branden.
2/ Alarm resetten
U kunt de rode alarm LED enkel uitschakelen met de toets op het toetsenbord
(dan wordt de LED groen) wanneer het probleem aan de oorsprong van het
alarm opgelost werd.
6.2 SANICOM
®
2 : WERKING VAN DE DRAADLOZE
ALARMUNIT
1/ Algemene alarmen
Voedingsalarm :
Bij een stroomuitval (of wanneer het toestel losgekoppeld wordt): de sirene
gaat af + de rode alarm LED gaat branden + de gele voedings LED knippert.
Niveau-alarm :
Wanneer het waterniveau in het toestel abnormaal hoog is, wordt de sirene
geactiveerd + gaat de rode alarm LED branden + worden beide motoren
opgestart. Wanneer deze LED rood knippert, geeft dit aan dat er een
detectieprobleem bestaat voor het normale waterniveau (lange dompelbuis).
Tijdelijk alarm :
Wanneer één van de twee motoren langer dan 1 minuut werkt, wordt de
sirene geactiveerd + gaat de rode alarm LED branden + start de andere motor.
2/ Algemeen alarm resetten
Als het probleem, dat één van bovenstaande alarmen heeft laten afgaan,
verdwijnt, dan stopt de sirene maar de rode ledlamp blijft branden tot de
volgende normale cyclus.
Met één van beide toetsen op het toetsenbord kan de sirene in alle gevallen
worden uitgeschakeld, maar hiermee kan de rode LED uitsluitend gedoofd
worden, indien het probleem dat het alarm heeft ingeschakeld, opgelost is.
De alarmmeldingen op de draadloze alarmunit blijven eveneens actief zolang
het probleem niet is opgelost. Zo wordt voorkomen dat een systeem met een
storing “vergeten” wordt.
Gele LED :
voeding
Rode LED :
alarm
Manuele activering
Motor 1
Manuele activering
Motor 2

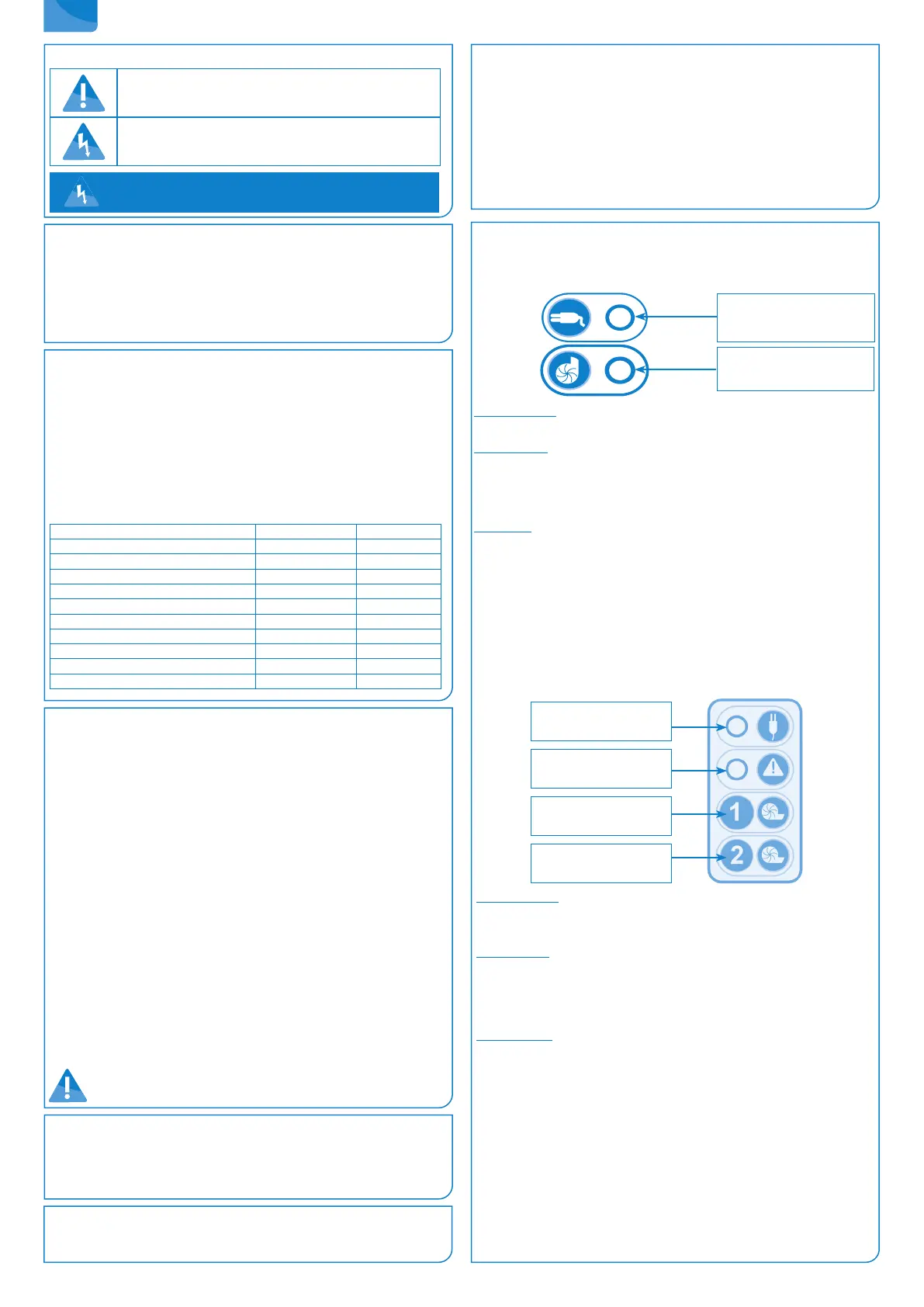

IDENTIFICATIE VAN DE WAARSCHUWINGEN
Waarschuwing inzake een risico voor de machine
of de gebruiker.
Aanwijzing die waarschuwt voor eventuele
elektrische gevaren.
KOPPEL DE VOEDING LOS VOOR ELKE
INGREEP !
3. INSTALLATIE
De SANICOM® moet volgens de normen EN 12056-4 geïnstalleerd worden.
Dit apparaat moet in bedrijf gesteld en onderhouden worden door een
vakman.
3.1 VOORSCHRIFTEN
• De ruimte waar het toestel geplaatst zal worden moet groot genoeg zijn
(minimum 60 cm rondom het toestel) zodat er gemakkelijk aan gewerkt
kan worden wanneer er een interventie nodig zou zijn. De ruimte moet
voldoende verlicht en belucht en niet overstroombaar zijn en tegen vorst
beschermd worden.
• De (niet meegeleverde) afsluitkranen moeten op de ingangen van het
huishoudelijk afvalwater en op de afvoerleiding geïnstalleerd worden.
• Deze afvoerleiding moet zó geconstrueerd zijn dat terugstromen van
afvalwater uitgesloten is. Door de installatie van een terugslaglus boven het
terugstroomniveau wordt terugstromen voorkomen.
OPMERKING : TENZIJ PLAATSELIJK ANDERS IS VOORGESCHREVEN,
KOMT HET TERUGSTROOMNIVEAU OVEREEN MET HET NIVEAU VAN
HET STRATENNET WEGEN, TROTTOIRS….
Het pompstation dient altijd geventileerd te worden zodat de tank altijd op
atmosferische druk is. De ventilatie moet geheel vrij zijn en de lucht moet in
beide richtingen kunnen stromen (er dient geen diafragmaklep geïnstalleerd
te zijn). Sluit géén mechanische ventilatie aan.
3.2 ELEKTRISCHE INSTALLATIE
Maak de elektrische aansluiting pas na voltooiing van de denitieve
aansluitingen.
