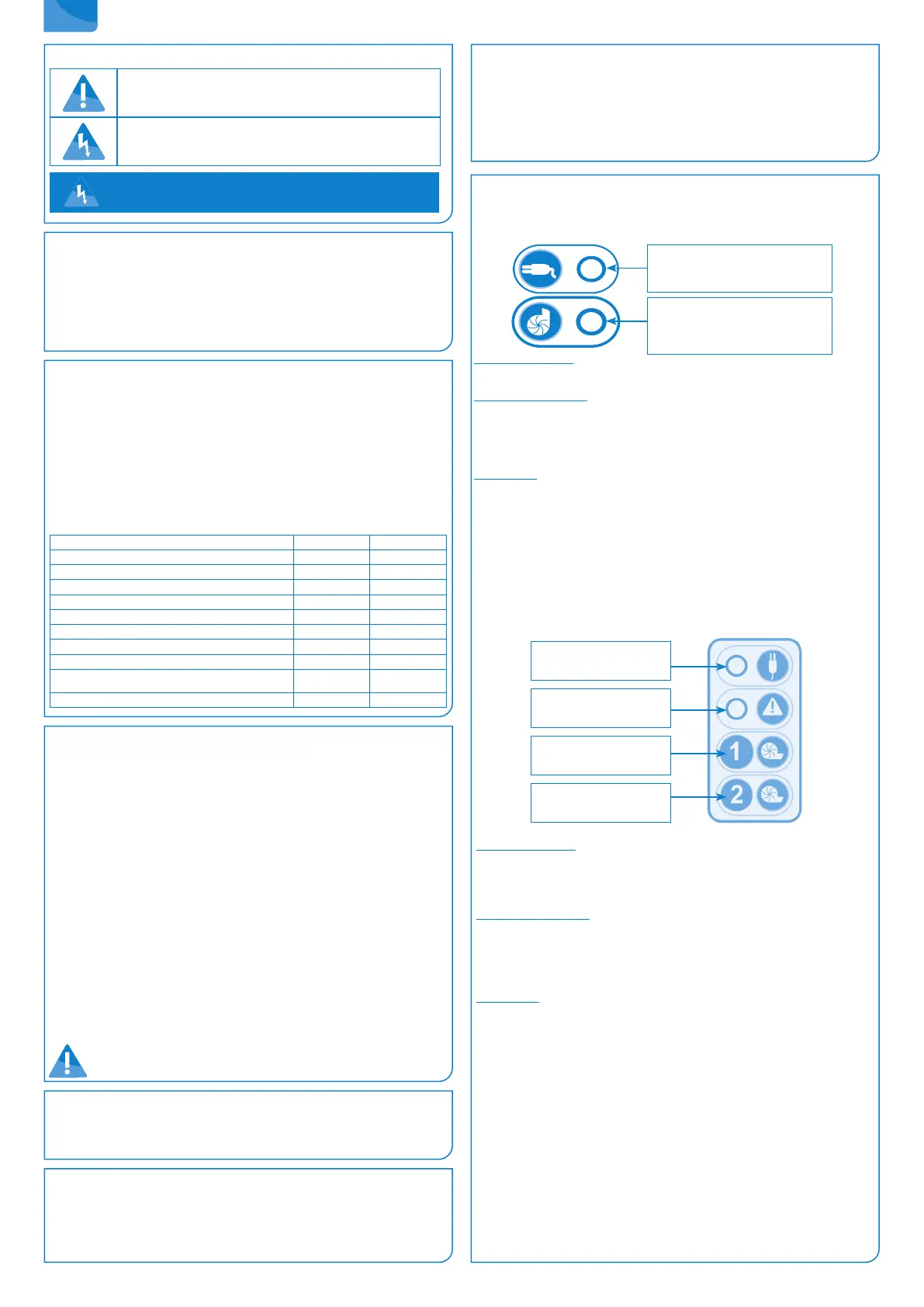

VAROITUSTEN TUNNISTAMINEN
Varoitus koneelle tai sen käyttäjälle aiheutuvasta
riskistä.
Tämä symboli luonnehtii vaaroja jotka liittyvät
jännitteeseen ja antavat tietoa jännitesuojasta.
1. KÄYTTÖTARKOITUS
SANICOM® on nostoasema, joka on suunniteltu yksityiseen tai kaupalliseen
(ravintolat, kampaamot, ruokalat jne.) käyttöön tarkoitetuista pesualtaista,
pesukoneista, astianpesukoneista, suihkuista tai kylpyammeista tulevan
jäteveden tyhjennykseen.
Oikein asennettuna ja käytettynä laite toimii tarkoituksenmukaisesti ja luotet-
tavasti.
FI
3. ASENNUS
Asennus on suoritettava EN 12056-4 -standardien mukaisesti. Käyttöönoton ja
huollon suorittaa pätevä ammattilainen..
3.1 ASENNUSKOHDE
• SANICOM:in® asennuskohteen pitää olla niin suuri, että laitteen ympärille
jää vähintään 60 cm tilaa huollon helpottamiseksi. Asennuskohde pitää olla
hyvin valaistu, ja siellä pitää olla hyvä ilmanvaihto. Kohde ei koskaan saa olla
veden vallassa, ja sen täytyy olla huurteelta suojattu
• 2- Sisääntuloyhteisiin liitettyyn putkistoon ja viemäriputkistoon tulee
asentaa sulkuventtiili, jotta laite voidaan eristää huollon ajaksi.
• Viemäriin johtava putki täytyy sijoittaa niin, että se estää viemärin takaiskun.
Palautusjäähdytystä vältetään asentamalla palautuspiiri, joka sijaitsee
reuksitason yläpuolella.
HUOMAA: JOLLEI PAIKALLISISTA MERKINNÖISTÄ MUUTA JOHDU,
REFLUKSITASO VASTAA TIEVERKON TASOA TIE, JALKAKÄYTÄVÄT ....
• Pumppausasemassa on aina oltava ilmanvaihto, jotta säiliön paine vastaa
aina ilmanpainetta. Ilmanvaihdon on oltava täysin esteetön, ja ilman on
virrattava molempiin suuntiin (ei kalvoventtiiliä asennettuna). Älä liitä
koneistettuun ilmanpoistoon.
3.2 SÄHKÖLIITÄNTÄ
Älä tee sähkökytkentää ennen kuin lopulliset liitännät ovat valmiit.
4. KÄYTTÖÖNOTTO
Kun vesi- ja sähköliitännät on tehty, varmista liitäntöjen tiukkuus päästämällä
vettä virtaamaan kaikista käytössä olevista sisääntuloyhteistä. Varmistu siitä,
että pumppu toimii moitteettomasti.
2. KUVAUS
2.1 TOIMINTAPERIAATE
SANICOM® 1 on yksi pumppu. SANICOM® 1 -altaassa on kaksi upotusputkea:
toinen moottorin käynnin ja toinen hälytysjärjestelmän ohjaukseen.
SANICOM® 2 sisältää kaksi erillistä pumppua. Molemmat pumput toimivat
vuorotellen. Jos toiminta on poikkeavaa, molemmat moottorit käyvät
samanaikaisesti (tai jos toinen pumppu vioittuu, toinen jatkaa toimintaansa).
Säiliössä on kolme pinnankorkeusanturia, joista kaksi on tarkoitettu moottorien
toiminnan kaksoisvarmistukseen ja kolmas ohjaa hälytysjärjestelmää.
2.2 TEKNISIÄ TIETOJA
SANICOM® 1 SANICOM® 2
Tyyppi P 95 R 90
Pumppaus pystysuoraan maks. 8m 10m
Jännite 220-240 V 220-240 V
Taajuus 50-60 Hz 50-60 Hz
Moottoriteho 750 W 3 000W
Maks. virrankulutus 3,3 A 13 A
Sähköluokka I I
Kotelointiluokka IP X4 IP X4
Veden maks. sallittu keskilämpötila
jaksottaisella toiminnalla
90 °C 90°C
Nettopaino 10 kg 26 kg
5. KÄYTTÖ
SANICOM® on suunniteltu astianpesualtaista, pesuko-neista,
astianpesukoneista, suihkuista tai kylpyammeista sekä pesualtaista tulevan
jäteveden poistamiseen.
SANICOM® pystyy pumppaamaan kuumaa vettä ulos.
Älä huuhtele väkevöityjä kemikaalituotteita (happoja, liuottimia, emäksiä,
hapettimia, ohenteita jne.) SANICOM® kytkettyjen saniteettikalusteiden
kautta.
Jännitehäviötilanteessa sulje vedenjuoksu kaikkiin SANICOM®
kytkettyihin vesipisteisiin/laitteisiin.
Mikäli tyhjennetään rasvaisia poistovesiä, rasvanpoistosäiliön käyttö on
välttämätöntä.
LED
VIHREÄ: Virta päällä
PUNAINEN: Hälytys
PAINIKE
Manuaalinen moottorin käynnistys
Hälytyksen nollaus
6. KAUKOHÄLYTTIMEN TOIMINTA
6.1 SANICOM
®
1-OHJAUSPANEELIN TOIMINTA
1/ Yleishälytykset
Verkkovirtahälytys :
Jos LED ei pala, laitteessa ei ole virtaa.
Vedenpinnan hälytys :
Jos vedenpinta laitteessa on epätavallisen korkealla, vedenpinnan ylärajan
pinnankorkeusanturin mikrokytkin käynnistää moottorin ja punainen hälytys-
LED syttyy. Jos LED vilkkuu punaisena, normaalin vedenkorkeuden havainto-
järjestelmässä on ongelma (pitkä anturiputki).
Aikahälytys :
Jos moottori käy kauemmin kuin 1 minuutin ajan, punainen hälytys-LED
syttyy.
2/ Hälytyksen nollaus
Ohjauspaneelissa olevaa painiketta voidaan käyttää vain punaisen LED-
valon sammuttamiseksi (valo muuttuu vihreäksi), kun hälytyksen aiheuttanut
ongelma on ratkennut.
6.2 SANICOM
®
2 : KAUKOHÄLYTTIMEN TOIMINTA
1/ Yleishälytykset
Verkkovirtahälytys :
Verkkovirtahäiriön ilmetessä (tai kun laite kytketään irti verkosta): summeri
alkaa soida + punainen hälytys-LED syttyy + keltainen verkkovirran LED
vilkkuu.
Vedenpinnan hälytys :
Jos vedenpinta laitteessa on epätavallisen korkealla: summeri alkaa soida +
punainen hälytys-LED syttyy + molemmat moottorit käynnistyvät. Jos LED
vilkkuu punaisena, normaalin vedenkorkeuden havaintojärjestelmässä on
ongelma (pitkä anturiputki).
Aikahälytys :
Jos moottori käy kauemmin kuin 1 minuutin ajan: summeri alkaa soida + pu-
nainen hälytys-LED syttyy + toinen moottori käynnistyy.
2/ Yleishälytyksen nollaus
Mikäli yllä olevat hälytykset laukaissut häiriö korjataan, hälytysääni
lakkaa, mutta hälytyksen punainen LED-valo palaa seuraavaan normaaliin
käyttöjaksoon saakka.
Jompikumpi ohjauspaneelin kahdesta painikkeesta hiljentää summerin
kaikissa vikatapauksissa, mutta punainen LED sammuu vasta silloin, kun
hälytyksen aiheuttanut ongelma on ratkennut. Myös kaukohälyttimen
hälytysvalot palavat, kunnes ongelma on ratkennut. Näin vältetään se, että
järjestelmän vikatila jäisi huomiotta.
HUOMAA : Kytkentämahdollisuus ulkoiseen hälytykseen (SANICOM®2).
Hälytyssignaalin ulkoistusvaihtoehto. Yhteenliittyminen ilman polttoainesiirtoa
(ei jännitettä), tavallisesti avoinna (NO l. normally open), toimii enint. 250 V:n
/ 16 A:n releellä.
Keltainen LED:
Verkkovirta
Punainen LED:
Hälytys
Manuaalinen käynnistys
Moottori 1
Manuaalinen käynnistys
Moottori 2
PUMPPUASEMA PITÄÄ IRROTTAA
VIRTALÄHTEESTÄ !
