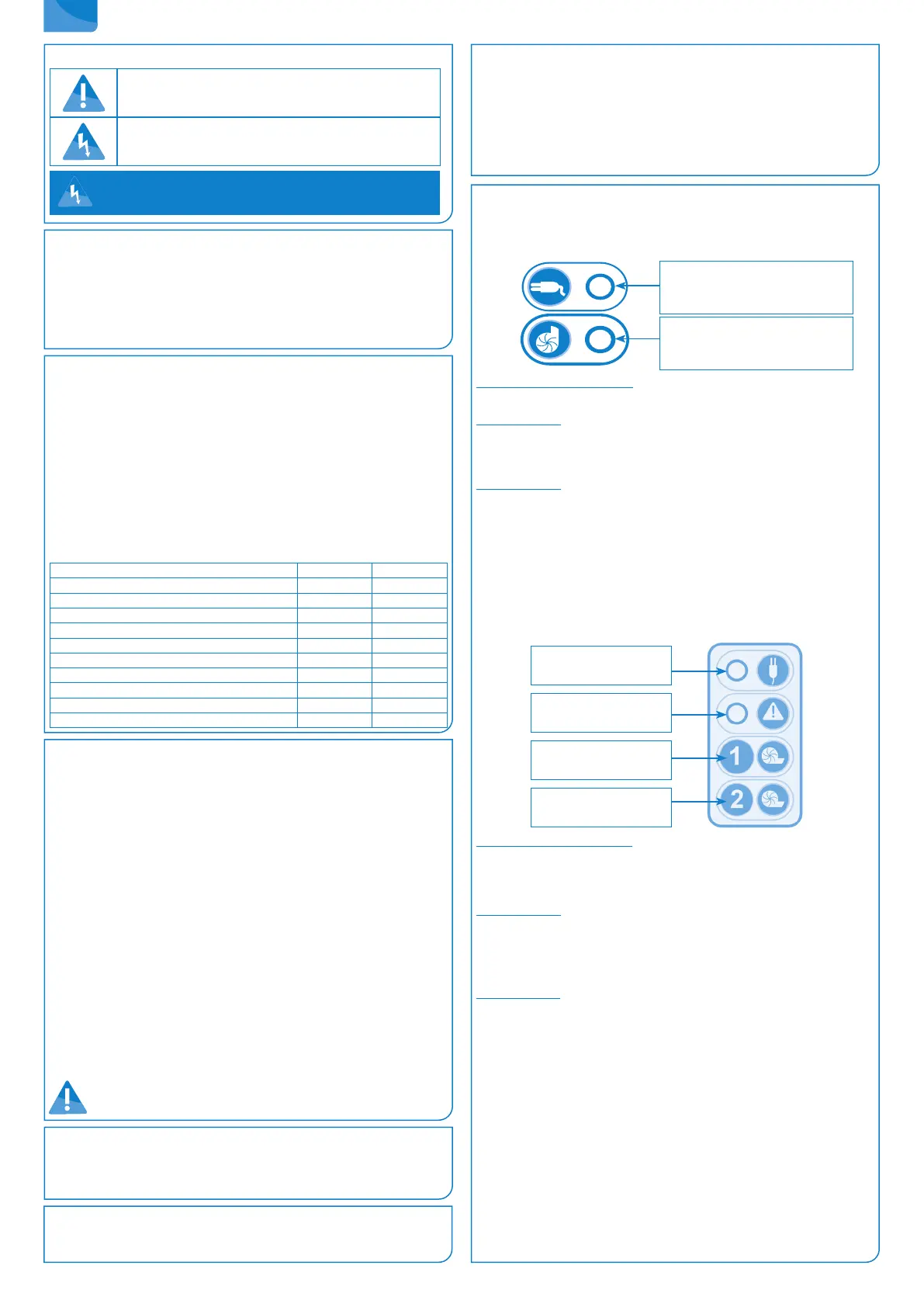

IDENTIFICAREA AVERTISMENTELOR
Indicaie care avertizează cu privire la un risc
pentru maină sau utilizatorul său.
Risc de electrocutare. Avertisment ce marchează
prezena unui risc de tip electric.
1. APLICARE
SANICOM® este o stație de ridicare concepută pentru evacuarea apelor „gri”
care provin de la chiuvete, mașini de spălat rufe, mașini de spălat vase, dușuri
sau căzi de baie cu uz privat sau comercial (restaurant, salon de coafură,
cantină...).
Acest sistem are un randament ridicat, este sigur şi abil, cu condiţia ca
toate instrucţiunile de instalare şi întreţinere menţionate în acest manual de
instalare să e respectate cu stricteţe.
RO
4. PUNEREA ÎN FUNCŢIUNE
După ce aţi efectuat racordurile hidraulice şi electrice, vericaţi etanşeitatea
racordurilor lăsând să curgă apă, în mod succesiv, prin ecare intrare utilizată.
Asiguraţi-vă de buna funcţionare a aparatului, efectuând o probă de demarare cu apă.
2. DESCRIEREA
2.1 PRINCIPIUL DE FUNCŢIONARE
SANICOM® 1 conţine 1 pompă. Cuva SANICOM® 1 este prevăzută cu 2 tuburi
de scufundare: unul comandă funcționarea motorului și celălalt funcționarea
sistemului de alarmă.
SANICOM® 2 conţine două pompe independente. Ambele pompe
funcţionează alternativ pentru asigurarea unei uzuri uniforme. În cazul
funcţionării la suprasarcină, ambele motoare funcţionează simultan (sau, dacă
una din pompe se defectează, cealaltă preia sarcina).
Cuva aparatului este echipată cu trei tuburi plonjoare, două pentru controlul
activării motorului pentru un plus de siguranţă, iar cel de-al treilea controlează
sistemul de alarmă.
2.2 DATE TEHNICE
SANICOM® 1 SANICOM® 2
Tipul P 95 R 90
Înălimea maximă de pompare verticală 8m 10m
Tensiune electrică 220-240 V 220-240 V
Frecvenă 50-60 Hz 50-60 Hz
Consum maxim de putere 750 W 3 000W
Consum maxim de curent electric 3,3 A 13 A
Classe électrique I I
Clasă electrică IP X4 IP X4
Temperatura maximă de funcionare intermitentă 90 °C 90°C
Greutate netă 10 kg 26 kg
5. UTILIZARE
SANICOM® a fost conceput pentru evacuarea apelor uzate care provin
de la chiuvetă, mașina de spălat rufe, mașina de spălat vase, duș sau cadă.
SANICOM® poate pompa apă caldă.
Nu aruncați în aparatele racordate la SANICOM® produse chimice concentrate
(acizi, solvenți, baze, oxidanți, reducători, etc.). În cazuri exceptionale este
permisă evacuarea produselor diluate, urmate de o clătire cu apă curată.
În cazul întreruperii curentului, opriţi orice scurgere de apă de
la aparatele (obiectele sanitare) conectate la SANICOM®.
În cazul evacuării euenților cu grăsimi, este esențială utilizarea unui rezervor
de degresare.
LED
- Verde: Alimentare electrică activată
- Rou: Alarmă
BUTON
Activare manuală a motorului
Resetarea alarmei
6. FUNCŢIONAREA CUTIEI DE COMANDĂ
6.1 SANICOM
®
1 : FUNCŢIONAREA TASTATURII DE COMANDĂ
1/ Alarme generale
Alarmă alimentare de la rețea :
Dacă LED-ul este stins, nu există alimentare electrică.
Alarmă de nivel :
Dacă nivelul apei din interiorul dispozitivului este anormal de înalt LED-ul
de alarmă se aprinde în roşu. Dacă LED-ul clipeşte în roşu, acesta indică o
problemă de detectare pentru nivelul normal al apei (tub plonjor lung).
Alarmă de timp :
Dacă motorul funcţionează continuu mai mult de 1 minut, LED-ul roşu de
alarmă se aprinde.
2/ Resetare alarme
Butonul de pe tastatură vă va permite să stingeţi LED-ul roşu (va lumina în
verde) doar dacă problema care a declanşat alarma a fost rezolvată.
6.2 SANICOM
®
2 : FUNCŢIONAREA PANOULUI DE
COMANDĂ LA DISTANŢĂ
1/ Alarme generale
Alarmă alimentare de la rețea :
În cazul unei căderi de tensiune (sau la deconectarea dispozitivului de la
reţea): alarma sonoră este declanşată + LED-ul roşu de alarmă se aprinde +
LED-ul galben de alimentare de la rețea clipeşte.
Alarmă de nivel :
Dacă nivelul apei din interiorul dispozitivului este anormal de înalt: alarma
sonoră este declanşată + LED-ul roşu de alarmă se aprinde + ambele motoare
pornesc. Dacă LED-ul clipeşte în roşu, acesta indică o problemă de detecţie
pentru nivelul normal al apei (tub plonjor lung).
Alarmă de timp :
Dacă unul din cele două motoare funcţionează mai mult de 1 minut: alarma
sonoră este declanşată + LED-ul roşu de alarmă se aprinde + celălalt motor
porneşte.
2/ Resetarea alarmei generale
Dacă problema care a declanșat una dintre alarmele de mai sus dispare, sirena
se oprește, dar LED-ul roșu al alarmei rămâne aprins până la următorul ciclu
normal.
Unul din butoanele panoului de control va opri sirena în toate cazurile, dar
aceasta va opri LED-ul roşu numai dacă problema care a declanşat alarma
a fost rezolvată. Alarmele pentru panoul de comandă rămân active până
la rezolvarea problemei. Aceasta împiedică rămânerea sistemului în stare
defectă fără ca acest lucru să e cunoscut.
NOTĂ : Opţiune de conectare lao alarmă externă (SANICOM®2).
Opțiunea de externalizare a semnalului de alarmă. Contact uscat (fără tensiune)
normal deschis (NO) acționat de un releu.
LED galben :
alimentare de la reea
LED rou :
alarmă
Activare manuală
Motor 1
Activare manuală
Motor 2
ÎNAINTE DE ORICE INTERVENIE, DECONECTAI
MAI ÎNTÂI APARATUL DE LA SURSA ELECTRICĂ
DE ALIMENTARE !
3. INSTALARE
Instalarea SANICOM® trebuie să respecte norma de instalare EN 12056-4.
Instalarea şi service-ul acestui aparat trebuie efectuate de către personal calicat.
3.1 REGLEMENTĂRI
• Spațiul tehnic în care va  instalat SANICOM® trebuie să e sucient de mare
pentru a rămâne un spaţiu de lucru, de minimun 600 mm în jurul şi deasupra
aparatului, astfel încât să poată  efectuate eventualele lucrările de service.
Acest loc trebuie luminat, ventilat sucient şi protejat împotriva îngheţului.
• Vanele de oprire (nu sunt incluse) trebuie să e instalate atât pe conductele
de intrare a euenţilor, cât şi pe conducta de evacuare, pentru eventuale
intervenţii de service.
• Această conductă de evacuare trebuie să e concepută pentru a se evita
orice reux de la canalizare. Astfel, reuxul poate  evitat, graţie instalării
unei bucle anti-retur, situată deasupra nivelului de reux.
OBSERVAIE : CU EXCEPIA UNOR INDICAII LOCALE CONTRARII, NIVE
LUL DE REFLUX CORESPUNDE NIVELULUI DRUMURILOR OSELE, TRO
TUARE….
• Stația de pompare trebuie să e întotdeauna ventilată astfel încât rezervorul
să se ae întotdeauna la presiunea atmosferică. Ventilația trebuie să e
complet neobstrucționată și aerul trebuie să circule în ambele direcții (nicio
supapă cu diafragmă montată). Nu conectați la un ventilator controlat mecanic .
3.2 CONECTAREA ELECTRICĂ
Nu efectuați branșamentul electric decât după realizarea denitivă a
racordurilor hidraulice.
