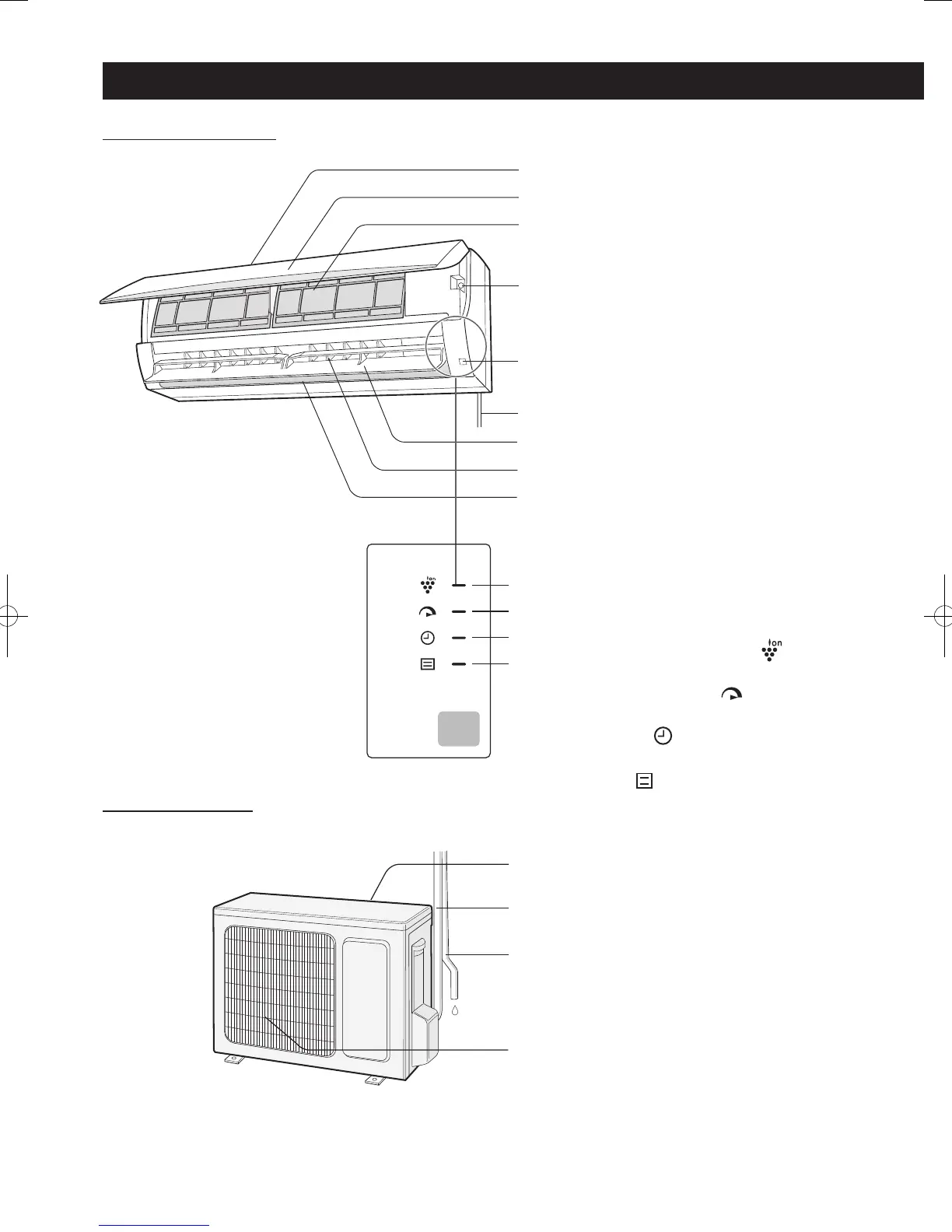

BG-2
ВЪТРЕШНО ТЯЛО
1 Входна решетка (Въздух)
2 Отварящ се панел
3 Въздушен филтър
4 Бутон AUX
5 Приемник за получаване на сигнал
6 Захранващ кабел
7 Вертикално въздухоразпредели-
телно крило
8 Хоризонтално въздухоразпредели-
телно крило
9 Изходна решетка (Въздух)
10 Светлинен индикатор
PLASMACLUSTER (син
)
11 Светлинен индикатор ТУРБО ВЕН-
ТИЛАТОР (червен
)
12 Светлинен индикатор ТАЙМЕР
(оранжев
)
13 Светлинен индикатор за РАБОТА
(зелен
)
14 Входна решетка (Въздух)
15 Тръба за охлаждащо вещество и
свързващ кабел
16 Дренажен маркуч
17 Изходна решетка (Въздух)
БЕЛЕЖКА:
В действителност, устройствата могат
да изглеждат малко по-различно от
показаните рисунки.
ВЪНШНО ТЯЛО
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
НАИМЕНОВАНИЯ НА ЧАСТИТЕ
