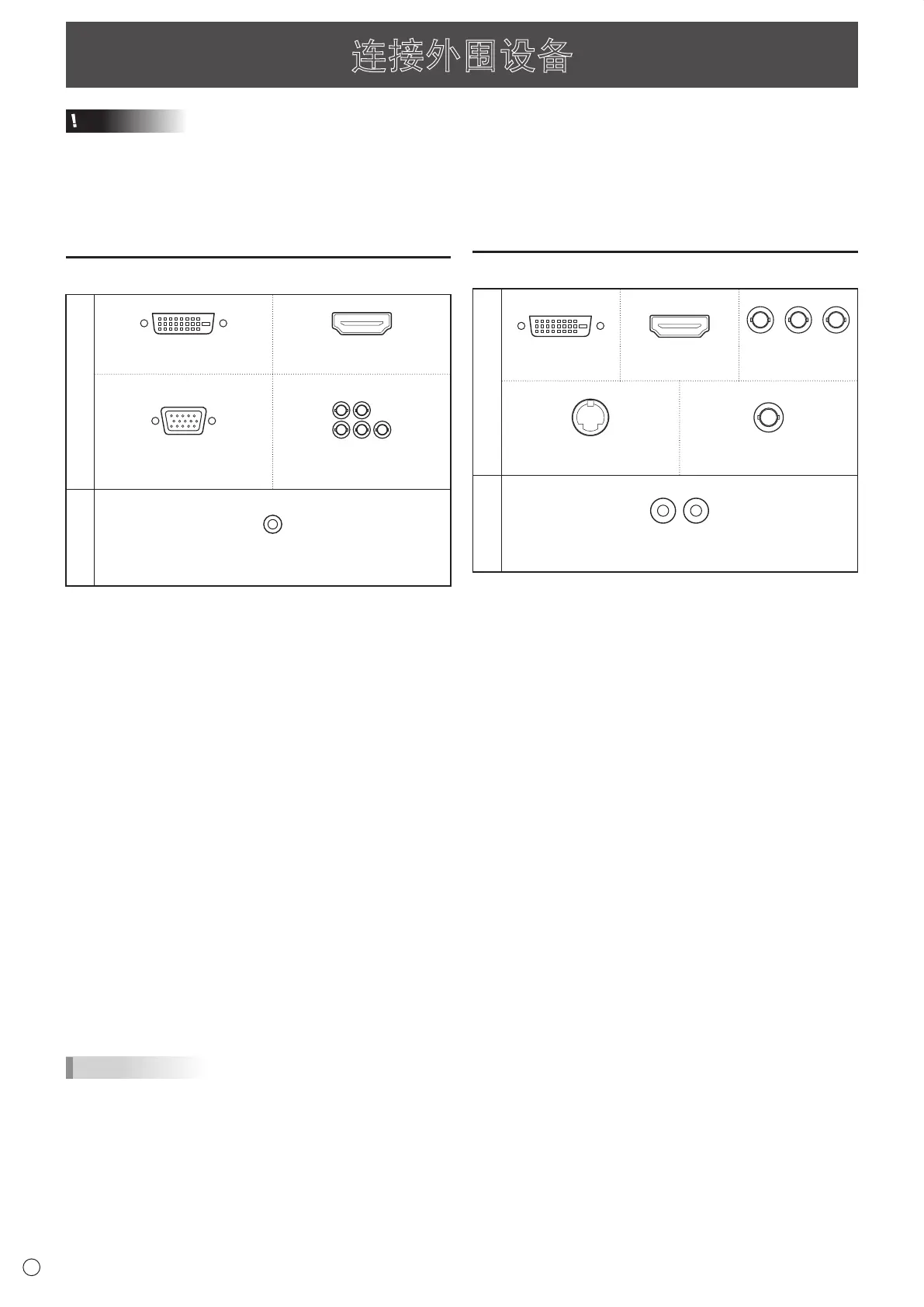

连接外围设备
小心
• 在连接或断开电线时请务必关闭主电源开关拔下
插头。此外，请仔细阅读要连接设备的操作手册。
• 连接线时，请注意不要搞错输入端子和输出端子。
搞错输入端子和输出端子可能会引起故障和其它
问题。
连接 PC
视
频
输
入
PC1输入端子 PC2输入端子
PC3输入端子 PC4输入端子
音
频
输
入
PC音频输入端子
• 在 PC1 输入端子上使用市售的信号线 (DVI-D
24 芯 )。使用 PC1 输入端子时把 OPTION( 选
项 ) 菜单上 INPUT SELECT( 输入选择 ) 项的 DVI
SELECT(DVI 选择 ) 设置为 PC1 DVI-D( 见“使用
指南”)。
• 在 PC2 输入端子上使用市售的 HDMI 线 ( 符合
HDMI 标准 )。使用 PC2 输入端子时把 OPTION( 选
项 ) 菜单上 INPUT SELECT( 输入选择 ) 项的 HDMI
SELECT(HDMI 选择 ) 设置为 PC2 HDMI。此外，在
OPTION( 选项 ) 菜单上 INPUT SELECT( 输入选择 )
项的 HDMI AUDIO SELECT(HDMI 音频选择 ) 中选择
要使用的音频输入端子 ( 见“使用指南”)。选择
DIGITAL( 数字式 ) 时，不需要连接到 PC 音频输
入端子。
• 在 PC3 输入端子上使用市售的信号线 ( 小型
D-sub 15 芯 )。
• 在 PC4 输入端子上使用市售的信号线 (BNC)。使
用 PC4 输入端子时把 OPTION( 选项 ) 菜单上
INPUT SELECT( 输入选择 ) 项的 BNC SELECT(BNC
选择 ) 设置为 PC4 RGB( 见“使用指南”)。
• 在 PC 音频输入端子上使用市售的音频线 ( 小型立
体声插头 )。请使用无电阻音频线。
提示
• 根据所连 PC ( 显卡 ) 的不同，图象可能无法正常
显示。
• PC4 上可能无法正确显示分辨率为 1920 x 1080
的画面。在这种情况下，检查您 PC ( 显卡 ) 的
设定，验证输入信号是否符合本显示器的规格
( 见第 17 页 )。
• 如果显示控制面板中有用来禁用 EDID 的确认对话
框，在使用 PC4 时请进行确认。
• 当使用 PC3 或 PC4 并且 PC 画面首次出现时，或当
PC 设置被更改时，使用画面自动调节功能 ( 见“使
用指南”)。
当 OPTION ( 选项 ) 菜单中的 SELF ADJUST ( 自我
调节 ) 被设置为 ON ( 开 ) 时画面会自动调节 ( 见
“使用指南”)。
连接 AV 设备
视
频
输
入
AV1输入端子 AV2输入端子 AV3输入端子
AV4输入端子 AV5输入端子
音
频
输
入
AV音频输入端子
• 在 AV1 输入端子上使用市售的信号线 (DVI-D
24 芯 )。使用 AV1 输入端子时把 OPTION( 选
项 ) 菜单上 INPUT SELECT( 输入选择 ) 项的 DVI
SELECT(DVI 选择 ) 设置为 AV1 DVI-D( 见“使用
指南”)。
• 在 AV2 输入端子上使用市售的 HDMI 线 ( 符合
HDMI 标准 )。使用 AV2 输入端子时把 OPTION( 选
项 ) 菜单上 INPUT SELECT( 输入选择 ) 项的 HDMI
SELECT(HDMI 选择 ) 设置为 AV2 HDMI。此外，在
OPTION( 选项 ) 菜单上 INPUT SELECT( 输入选择 )
项的 HDMI AUDIO SELECT(HDMI 音频选择 ) 中选择
要使用的音频输入端子 ( 见“使用指南”)。选择
DIGITAL( 数字式 ) 时，不需要连接到 AV 音频输
入端子。
• 在 AV3 输入端子上使用市售的部件线 (BNC)。使
用 AV3 输入端子时把 OPTION( 选项 ) 菜单上
INPUT SELECT( 输入选择 ) 项的 BNC SELECT(BNC
选择 ) 设置为 AV3 COMPONENT(AV3 分量 )( 见“使
用指南”)。
• 在 AV4 输入端子上使用市售的 S- 视频线。
• 在 AV5 输入端子上使用市售的视频线 (BNC)。
• 在 AV 音频输入端子上使用市售的音频线 (RCA)。
• AV1/AV2 输入端子与以下视频信号兼容 ：
1920 x 1080 p @ 50/59.94/60 Hz
1920 x 1080 i @ 50/59.94/60 Hz
1280 x 720 p @ 50/59.94/60 Hz
720 x 576 p @ 50 Hz
720 x 480 p @ 59.94/60 Hz
640 x 480 p @ 59.94/60 Hz
• AV2 输入端子还与以下视频信号兼容 ：
1920 x 1080p @ 24Hz
720(1440) x 576i @ 50Hz
720(1440) x 480i @ 59.94/60Hz
