Sharp PN-S525 - Подсоединение Периферийного Оборудования; Подсоединение К Аудио;Видео-Оборудованию

10
P

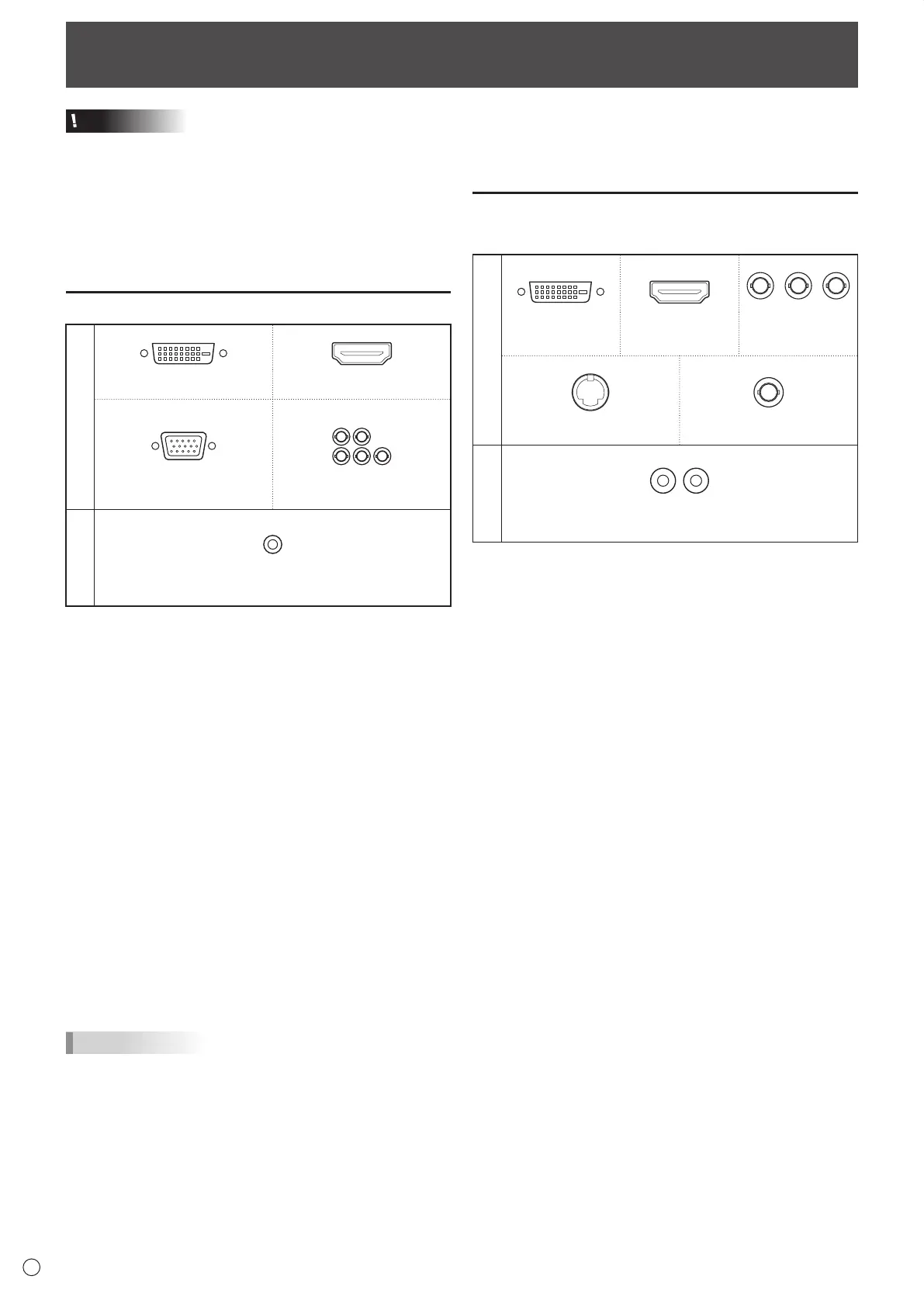

Подсоединение периферийного оборудования
Внимание
• Проверьте, что вы выключили главный выключатель
питания и вынули вилку из электрической розетки, прежде
чем присоединять/отсоединять кабели. Также прочтите
руководство пользователя того оборудования, которое будет
подсоединяться.
• Будьте внимательны и не перепутайте при подсоединении
кабелей входной и выходной разъемы. Если перепутать
входной и выходной разъемы, это может стать причиной
возникновения неисправностей и других проблем.
Подсоединение к ПК
Видеовход
Входной разъем ПК1 Входной разъем ПК2
HV
RGB
Входной разъем ПК3 Входные разъемы ПК4
Аудиовход
Входной аудио-разъем ПК
• Используйте серийный сигнальный кабель (DVI-D 24 контакта)
для входного разъема ПК1. Установите DVI SELECT <ВЫБОР
DVI> в INPUT SELECT <ВЫБОР ВХОДА> в меню OPTION
<ОПЦИЯ> в PC1 DVI-D <ПК1 DVI-D> при использовании входного
разъёма ПК1. (См. Руководство пользователя.)
• Используйте имеющийся в продаже кабель HDMI (совместимый
со стандартом HDMI) для подключения к входному разъёму ПК2.
Установите HDMI SELECT <ВЫБОР HDMI> в INPUT SELECT
<ВЫБОР ВХОДА> в меню OPTION <ОПЦИЯ> в PC2 HDMI <ПК2
HDMI> при использовании входного разъёма ПК2. Кроме того,
выберите входной разъём аудио, который будет использоваться
в HDMI AUDIO SELECT <ВЫБОР АУДИО ЧЕРЕЗ HDMI> в INPUT
SELECT <ВЫБОР ВХОДА> в меню OPTION <ОПЦИЯ>. (См.
Руководство пользователя). При выборе DIGITAL <ЦИФРОВОЙ>
нет необходимости подсоединяться к входному аудио-разъёму
ПК.
• Используйте серийный сигнальный кабель (Mini D-sub 15
контактов) для входного разъема ПК3.
• Используйте серийный сигнальный кабель (BNC) для входных
разъемов ПК4. Установите BNC SELECT <ВЫБОР BNC> в INPUT
SELECT <ВЫБОР ВХОДА> в меню OPTION <ОПЦИЯ> в PC4
RGB <ПК4 RGB> при использовании входных разъемов ПК4. (См.
Руководство пользователя.)
• Используйте серийный аудио кабель (мини стерео гнездо) для
входного аудио-разъема ПК. Используйте аудио кабель без
сопротивления.
ПОДСКАЗКИ
• Изображения могут отображаться неправильно в зависимости
от подсоединяемого компьютера (графическая плата).
• Экран с разрешением 1920 x 1080, возможно, не будет
отображаться правильно через ПК4. В этом случае проверьте
настройки вашего компьютера (графической платы) и
убедитесь в том, что входные сигналы соответствуют
спецификациям данного монитора. (См. стр. 17.)
• Если имеется кнопка-флажок для блокировки EDID на панели
управления дисплея, отметьте ее при использовании ПК4.
• Используйте автоматическую настройку экрана при передаче
изображения экрана ПК в первый раз с помощью ПК3 или
ПК4, или при изменении настроек ПК. (См. Руководство
пользователя.)
Экран настраивается автоматически, когда SELF ADJUST
<АВТОМАТИЧЕСКАЯ НАСТРОЙКА> в меню OPTION
<ОПЦИЯ> установлена в ON <ВКЛ>. (См. Руководство
пользователя.)
Подсоединение к аудио/видео-
оборудованию
Видеовход
Cr/PrYCb/Pb
Входной
разъем AV1
Входной
разъем AV2
Входные
разъемы AV3
Входной разъем AV4 Входной разъем AV5
Аудиовход
Входные аудио-разъемы AV
• Используйте серийный сигнальный кабель (DVI-D 24 контакта)
для входного разъема AV1. Установите DVI SELECT <ВЫБОР
DVI> в INPUT SELECT <ВЫБОР ВХОДА> в меню OPTION
<ОПЦИЯ> в AV1 DVI-D при использовании входного разъема
AV1. (См. Руководство пользователя.)
• Используйте имеющийся в продаже кабель HDMI
(совместимый со стандартом HDMI) для подключения к
входному разъёму AV2. Установите HDMI SELECT <ВЫБОР
HDMI> в INPUT SELECT <ВЫБОР ВХОДА> в меню OPTION
<ОПЦИЯ> в AV2 HDMI при использовании входного разъёма
AV2. Кроме того, выберите входной разъём аудио, который
будет использоваться в HDMI AUDIO SELECT <ВЫБОР
АУДИО ЧЕРЕЗ HDMI> в INPUT SELECT <ВЫБОР ВХОДА> в
меню OPTION <ОПЦИЯ>. (См. Руководство пользователя.)
При выборе DIGITAL <ЦИФРОВОЙ> нет необходимости
подсоединяться к входному аудио-разъёму AV.
• Используйте серийный компонентный кабель (BNC) для
входных разъемов AV3. Установите BNC SELECT <ВЫБОР
BNC> в INPUT SELECT <ВЫБОР ВХОДА> в меню OPTION
<ОПЦИЯ> в AV3 COMPONENT <AV3 КОМПОНЕНТ> при
использовании входных разъемов AV3. (См. Руководство
пользователя.)
• Используйте серийный S-video кабель для входного разъёма
AV4.
• Используйте серийный видео кабель (BNC) для входного
разъема AV5.
• Используйте серийный аудио кабель (RCA) для входных
аудио-разъемов AV.
• Входные разъемы AV1/AV2 совместимы с
перечисленными ниже видеосигналами:
1920 x 1080 p @ 50/59,94/60 Гц
1920 x 1080 i @ 50/59,94/60 Гц
1280 x 720 p @ 50/59,94/60 Гц
720 x 576 p @ 50 Гц
720 x 480 p @ 59,94/60 Гц
640 x 480 p @ 59,94/60 Гц
• Входной разъём AV2 совместим также с
перечисленными ниже видеосигналами:
1920 x 1080p @ 24 Гц
720(1440) x 576i @ 50 Гц
720(1440) x 480i @ 59,94/60 Гц
