Conexión de equipos periféricos
• El terminal de entrada AV2 es también compatible con las
siguientes señales de vídeo:
1920 x 1080p @ 24Hz
720(1440) x 576i @ 50Hz
720(1440) x 480i @ 59,94/60Hz
• Las terminales de entrada AV3 son compatibles con las
siguientes señales de vídeo:
1080p @50/60Hz, 1080i @50/60Hz, 720p @50/60Hz,
576p @50Hz, 576i @50Hz, 480p @60Hz, 480i @60Hz
Otras terminales
Terminales de salida de audio de PC/AV
• Sale el audio del equipo conectado a las terminales de
entrada de audio de AV o a la terminal de entrada de audio
para PC. Conecte a las terminales de entrada de audio del
equipo conectado utilizando un cable de audio de venta en
comercios (RCA).
• La salida de audio variará dependiendo de la selección del
modo de entrada. (Consulte la Guía de uso.)
• El nivel de volumen puede ajustarse empleando el ajuste
de volumen. (Consulte la Guía de uso.)
• La selección de FIXED <FIJA> para “AUDIO OUTPUT”
<SALIDA DE AUDIO> en el menú OPTION <OPCIONES>
jará el volumen de la salida de sonido de las terminales
de salida de audio. (Consulte la Guía de uso.)
• La salida de las señales de audio de las terminales de
salida de audio de PC/AV no podrá ajustarse empleando el
menú de AUDIO.
Terminales de salida de PC/AV
Las señales de vídeo de PC1 y AV1 podrán enviarse a un
dispositivo externo. Emplee esta terminal cuando conecte
múltiples monitores en serie mediante un cable DVI (de venta en
comercios). (Véase la descripción de la derecha.)
La salida de imágenes codicadas con HDCP requiere un
dispositivo externo compatible con HDCP.
Las imágenes no podrán enviarse en las siguientes
situaciones:
- En el modo de entrada PC2/AV2
-
Cuando la opción PIP SOURCE <PIP
FUENTE> del menú
PIP/PbyP esté establecida en PC2 HDMI o AV2 HDMI
Terminales de entrada/salida RS-232C
Podrá controlar el monitor desde un PC conectando un cable
recto RS-232 de venta en comercios entre esta terminal y el
PC. (Consulte la Guía de uso.)
Terminal de LAN
Podrá controlar el monitor desde un PC en una red
conectando un cable de LAN de venta en comercios entre
este terminal y la red. (Consulte la Guía de uso.)

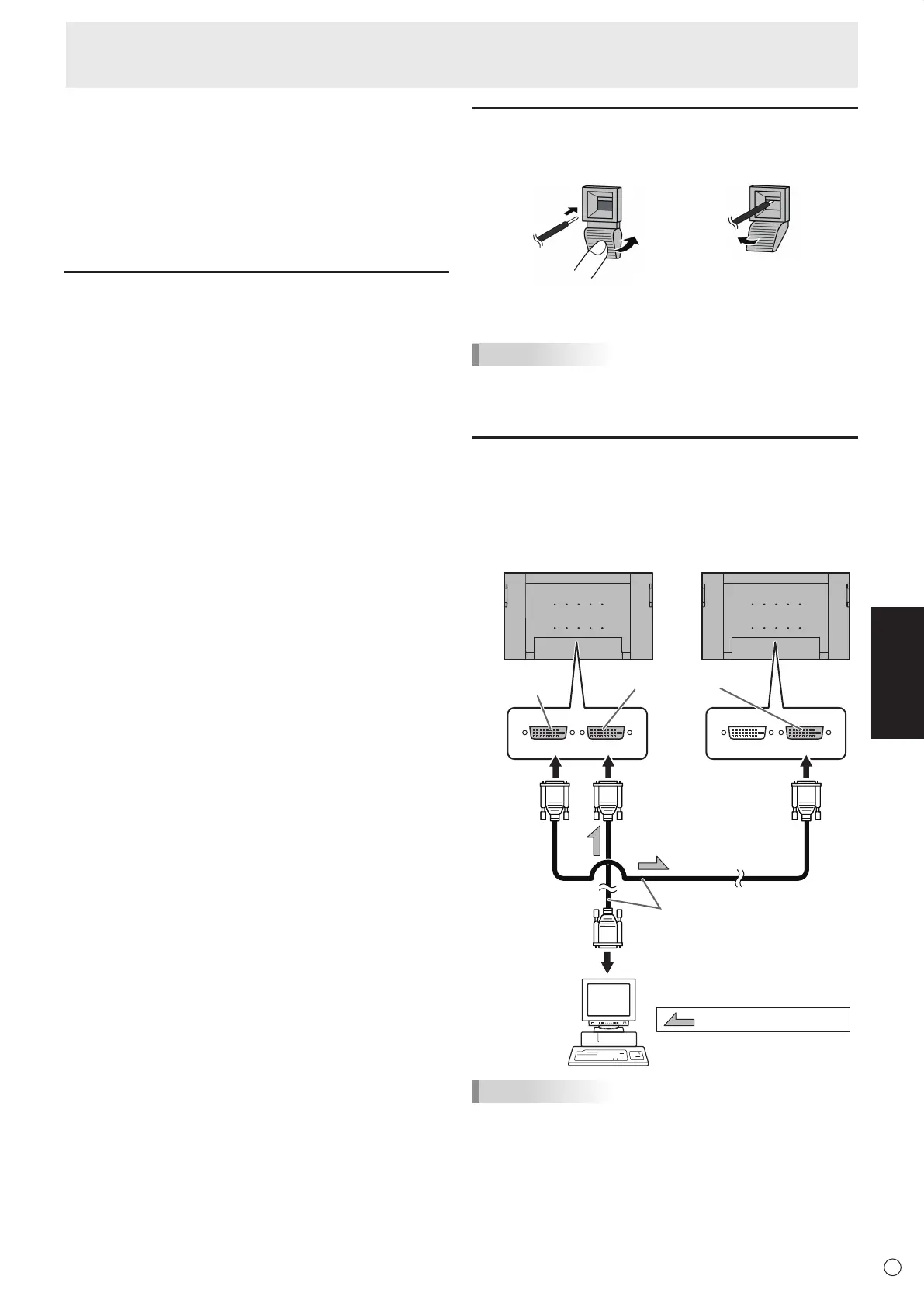

Conexión de altavoces externos
Asegúrese de utilizar altavoces externos con una impedancia
de 6 Ω y una entrada nominal de al menos 7 W.
1. Empujando la patilla, inserte la punta del cable.
2. Libere la patilla.
CONSEJOS
• Asegúrese de conectar las terminales + y - y los altavoces
izquierdo y derecho correctamente.
• Evite cortocircuitar las terminales + y -.
Conexión de múltiples monitores
Podrá conectar varios monitores (hasta 5 monitores) en serie
utilizando las terminales de entrada PC1/AV1 y las terminales
de salida de PC/AV de este monitor.
Ejemplo de conexión
muestra el flujo de la señal
Terminal de
salida de PC/AV
Terminales de entrada PC1/AV1
Cables de señal digital (DVI)
(de venta en comercios)
A terminal de salida RGB digital para PC
Primer monitor Segundo monitor
CONSEJOS
• La longitud de los cables de señal y el entorno circundante
podrían afectar a la calidad de imagen.
• La pantalla podría no visualizarse correctamente si se usan
terminales distintas de PC1/AV1 para el modo de entrada.
En este caso, apague todos los monitores conectados en
serie y, a continuación, enciéndalos de nuevo.
• Cuando se conecten monitores en serie, establezca AUTO
INPUT CHANGE <CAMBIO ENTRADA AUTOMÁTICO> en
OFF <NO>.
