8
D

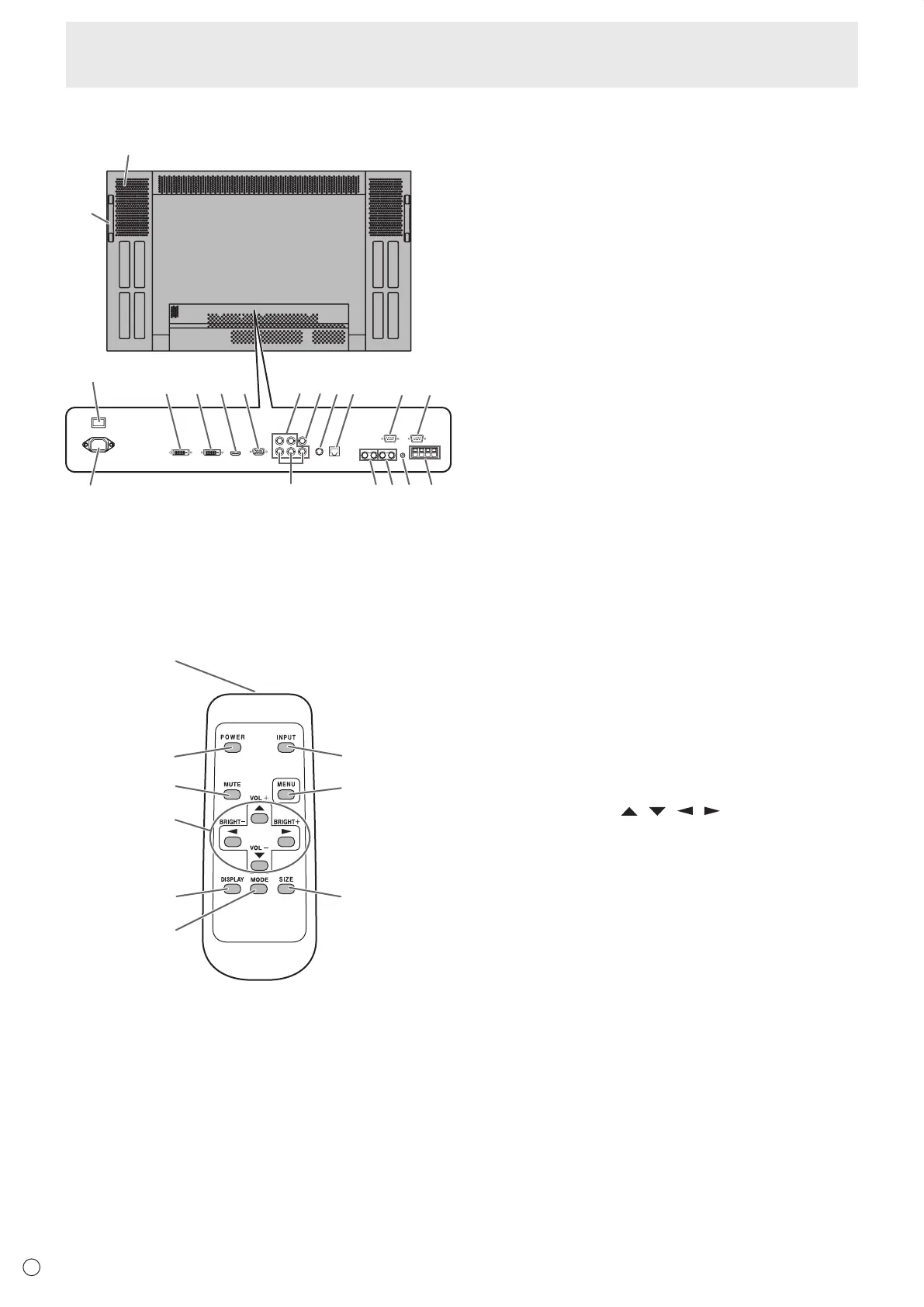

Teilebezeichnungen
n
Rückansicht
3
61011
12 13
7
814151617
9
4 5
1
2
19
18
1. Hauptnetzschalter (Siehe Seite 14.)
2. Netzsteckdose (Siehe Seite 12.)
3. PC/AV-Ausgangsanschluss (DVI-D) (Siehe Seite 11.)
4. PC1-Eingangsanschluss (DVI-D) (Siehe Seite 10.)
AV1-Eingangsanschluss (DVI-D) (Siehe Seite 10.)
5. PC2-Eingangsanschluss (HDMI) (Siehe Seite 10.)
AV2-Eingangsanschluss (HDMI) (Siehe Seite 10.)
6. PC3-Eingangsanschluss (Mini D-sub 15-polig)
(Siehe Seite 10.)
7. PC4-Eingangsanschlüsse (BNC) (Siehe Seite 10.)
8. AV3-Eingangsanschlüsse (BNC) (Siehe Seite 10.)
9. AV5-Eingangsanschluss (BNC) (Siehe Seite 10.)
10. AV4-Eingangsanschluss (S) (Siehe Seite 10.)
11. LAN-Anschluss (Siehe Seite 11.)
12. RS-232C-Ausgangsanschluss (D-sub 9-polig)
(Siehe Seite 11.)
13. RS-232C-Eingangsanschluss (D-sub 9-polig)
(Siehe Seite 11.)
14. PC/AV-Audioausgangsanschlüsse (Siehe Seite 11.)
15. AV-Audioeingangsanschlüsse (Siehe Seite 10.)
16. PC-Audioeingangsanschluss (Siehe Seite 10.)
17. Anschlüsse für externe Lautsprecher (Siehe Seite 11.)
18. Griffe
19. Belüftungsöffnungen
n
Fernbedienung
1
2
3
4
5
6
9
8
7
1. Signalgeber
2. Taste POWER (Ein/Aus) (Siehe Seite 14.)
3. Taste MUTE (Stumm) (Siehe KURZANLEITUNG.)
4. Taste VOL +/- (Lautstärke) (Siehe KURZANLEITUNG.)
Taste BRIGHT +/- (Helligkeit)
(Siehe KURZANLEITUNG.)
Cursorsteuerung (
/ / / ) Tasten
5. Taste DISPLAY (Anzeige) (Siehe KURZANLEITUNG.)
6. Taste MODE (Modus) (Siehe KURZANLEITUNG.)
7. Taste INPUT (Eingang) (Siehe KURZANLEITUNG.)
8. Taste MENU (Menü) (Siehe KURZANLEITUNG.)
9. Taste SIZE (Größe) (Siehe KURZANLEITUNG.)
