Sharp PN-S525 - Page 82

8
P

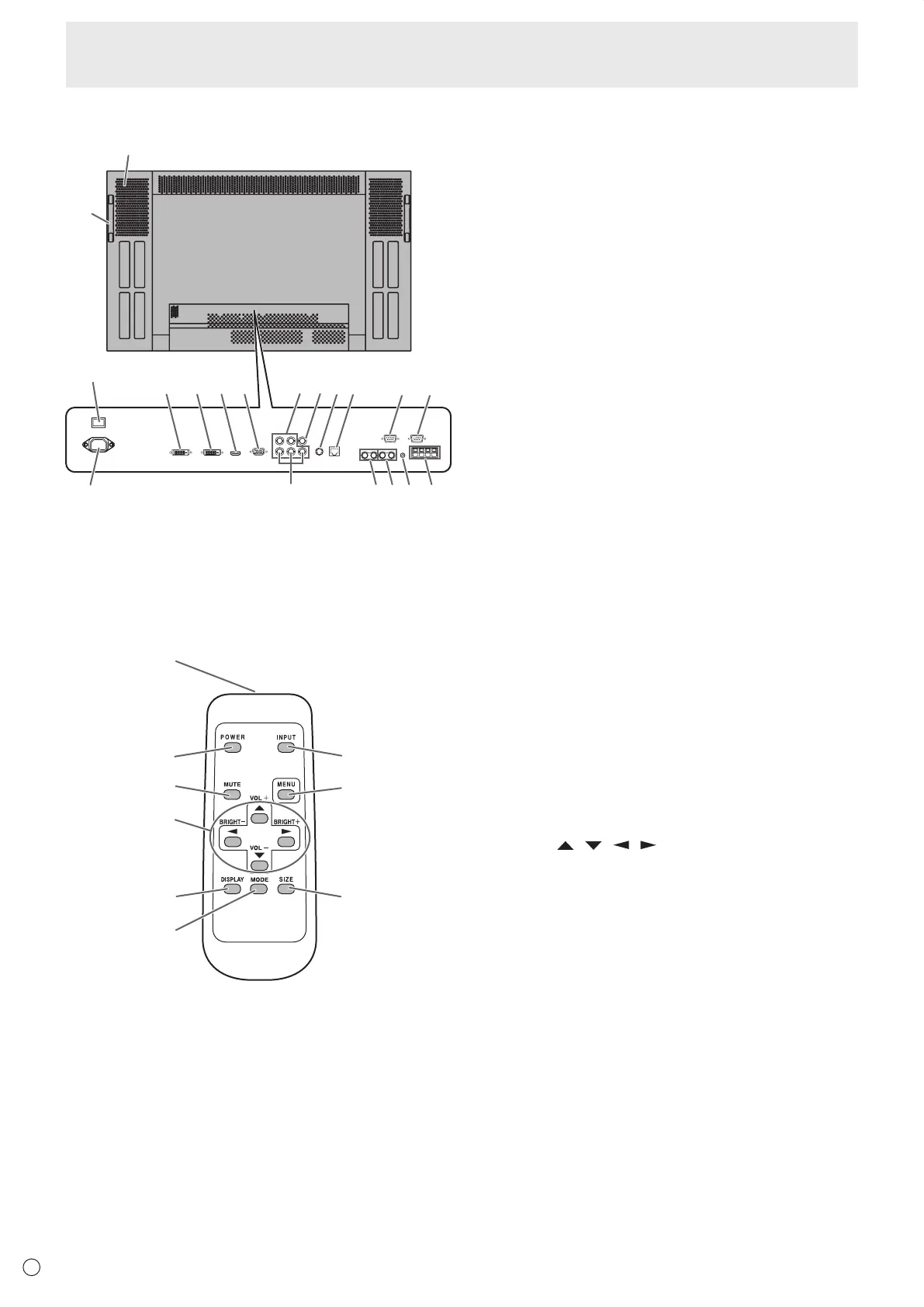

Название деталей
n
Вид сзади
3 61011
12 13
7
814151617
94 5
1
2
19
18
1. Главный выключатель питания (Cм. стр. 14.)
2. Входной разъем питания переменного тока
(Cм. стр. 12.)
3. Выходной разъем ПК/AV (DVI-D) (Cм. стр. 11.)
4. Входной разъем ПК1 (DVI-D) (Cм. стр. 10.)
Входной разъем AV1 (DVI-D) (Cм. стр. 10.)
5. Входной разъем ПК2 (HDMI) (Cм. стр. 10.)
Входной разъем AV2 (HDMI) (Cм. стр. 10.)
6. Входной разъем ПК3 (Mini D-sub 15 контактов)
(Cм. стр. 10.)
7. Входные разъемы ПК4 (BNC) (Cм. стр. 10.)
8. Входные разъемы AV3 (BNC) (Cм. стр. 10.)
9. Входной разъем AV5 (BNC) (Cм. стр. 10.)
10. Входной разъем AV4 (S) (Cм. стр. 10.)
11. Разъём LAN (Cм. стр. 11.)
12. Выходной разъем RS-232C (D-sub 9 контактов)
(Cм. стр. 11.)
13. Входной разъем RS-232C (D-sub 9 контактов)
(Cм. стр. 11.)
14. Выходные аудио-разъемы ПК/AV (Cм. стр. 11.)
15. Входные аудио-разъемы AV (Cм. стр. 10.)
16. Входной аудио-разъем ПК (Cм. стр. 10.)
17. Разъемы внешнего динамика (Cм. стр. 11.)
18. Ручки
19. Вентиляционные отверстия
n
Пульт дистанционного управления
1
2
3
4
5
6
9
8
7
1. Передатчик сигнала
2. Кнопка POWER (ПИТАНИЕ) (Cм. стр. 14.)
3. Кнопка MUTE (ОТКЛЮЧИТЬ ЗВУК)
(См. Руководство пользователя.)
4. Кнопки VOL (ГРОМКОСТЬ) +/-
(Cм. Руководство пользователя.)
Кнопки BRIGHT (ПОДСВЕТКА) +/-
(Cм. Руководство пользователя.)
Кнопки (
/ / / ) управления курсором
5. Кнопка DISPLAY (ДИСПЛЕЙ)
(Cм. Руководство пользователя.)
6. Кнопка MODE (РЕЖИМ)
(Cм. Руководство пользователя.)
7. Кнопка INPUT (ВХОД)
(Cм. Руководство пользователя.)
8. Кнопка MENU (МЕНЮ)
(Cм. Руководство пользователя.)
9. Кнопка SIZE (РАЗМЕР)
(Cм. Руководство пользователя.)
