Спецификации
n

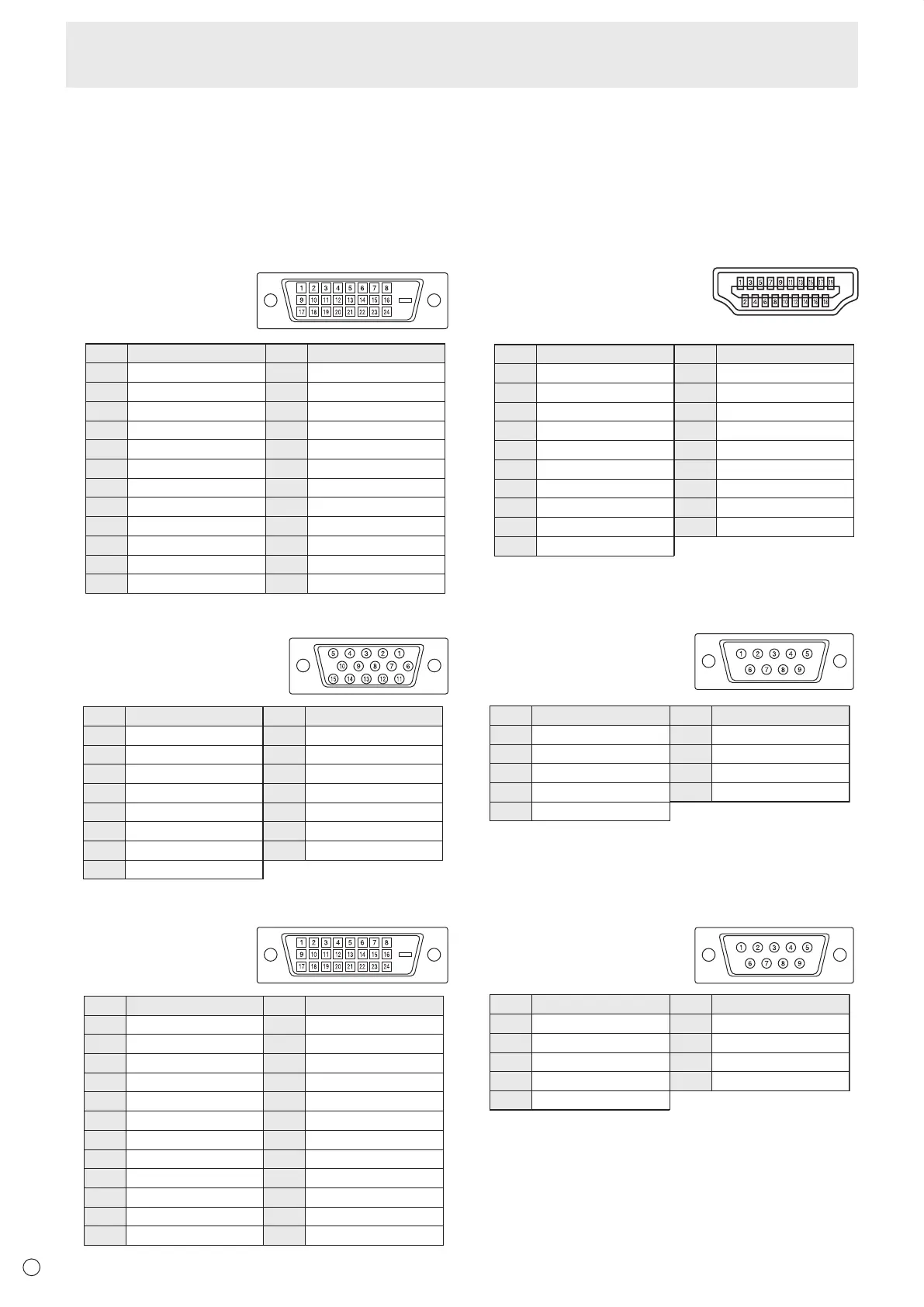

Контакты входного разъема ПК1/AV1
(DVI-D 24 контакта)
Номер
1
2
3
4
5
6
7
8
9
10
11
12
Функция
TMDS данные 2-
TMDS данные 2+
TMDS данные 2/4 экранированы
Н.З.
Н.З.
Тактовый генератор DDC
DDC данные
Н.З.
TMDS данные 1-
TMDS данные 1+
TMDS данные 1/3 экранированы
Н.З.
Номер
13
14
15
16
17
18
19
20
21
22
23
24
Функция
Н.З.
+5 В
ЗАЗЕМЛ
Обнаружение горячего подключения
TMDS данные 0-
TMDS данные 0+
TMDS данные 0/5 экранированы
Н.З.
Н.З.
Зкран тактового генератора TMDS
Тактовый генератор TMDS +
Тактовый генератор TMDS -
n
Контакты входного разъема ПК2/AV2
(Разъем HDMI
TM
)
Номер
1
2
3
4
5
6
7
8
9
10
Функция
TMDS данные 2+
TMDS данные 2 экранированы
TMDS данные 2-
TMDS данные 1+
TMDS данные 1 экранированы
TMDS данные 1-
TMDS данные 0+
TMDS данные 0 экранированы
TMDS данные 0-
Тактовый генератор TMDS +
Номер
11
12
13
14
15
16
17
18
19
Функция
Зкран тактового генератора TMDS
Тактовый генератор TMDS -
CEC
Н.З.
SCL
SDA
DDC/CEC ЗАЗЕМЛ
+5 В
Обнаружение горячего подключения
n
Контакты входного разъема ПК3
(Mini D-sub 15 контактов)
Номер
1
2
3
4
5
6
7
8
Функция
Вход красного видеосигнала
Вход зелёного видеосигнала
Вход синего видеосигнала
Н.З.
ЗАЗЕМЛ
ЗАЗЕМЛ для красного видеосигнала
ЗАЗЕМЛ для зелёного видеосигнала
ЗАЗЕМЛ для синего видеосигнала
Номер
9
10
11
12
13
14
15
Функция
+5 В
ЗАЗЕМЛ
Н.З.
DDC данные
Вход синхросигнала Hsync
Вход синхросигнала Vsync
Тактовый генератор DDC
n
Контакты входного разъема RS-232C
(D-sub 9 контактов)
Номер
1
2
3
4
5
Функция
Н.З.
Переданные данные
Принятые данные
Н.З.
ЗАЗЕМЛ
Номер
6
7
8
9
Функция
Н.З.
Н.З.
Н.З.
Н.З.
n
Контакты выходного разъема ПК/AV
(DVI-D 24 контакта)
Номер
1
2
3
4
5
6
7
8
9
10
11
12
Функция
TMDS данные 2-
TMDS данные 2+
TMDS данные 2/4 экранированы
Н.З.
Н.З.
Тактовый генератор DDC
DDC данные
Н.З.
TMDS данные 1-
TMDS данные 1+
TMDS данные 1/3 экранированы
Н.З.
Номер
13
14
15
16
17
18
19
20
21
22
23
24
Функция
Н.З.
+5 В
ЗАЗЕМЛ
Обнаружение горячего подключения
TMDS данные 0-
TMDS данные 0+
TMDS данные 0/5 экранированы
Н.З.
Н.З.
Зкран тактового генератора TMDS
Тактовый генератор TMDS +
Тактовый генератор TMDS -
n
Контакты выходного разъема RS-232C
(D-sub 9 контактов)
Номер
1
2
3
4
5
Функция
Н.З.
Принятые данные
Переданные данные
Н.З.
ЗАЗЕМЛ
Номер
6
7
8
9
Функция
Н.З.
Н.З.
Н.З.
Н.З.
n
DDC (plug and play)
Данный монитор поддерживает стандарт VESA DDC (Display Data Channel).
DDC - это стандарт сигналов (plug and play) для подключения мониторов к компьютерам. При этом они самостоятельно обмениваются
информацией о разрешении и других параметрах. Данная функция может использоваться в случае, если компьютер поддерживает
стандарт DDC и сконфигурирован таким образом, чтобы определять мониторы, поддерживающие функцию plug and play.
Имеется несколько разновидностей стандарта DDC, в зависимости от метода обмена данными. Данный монитор поддерживает
стандарт DDC2B.
