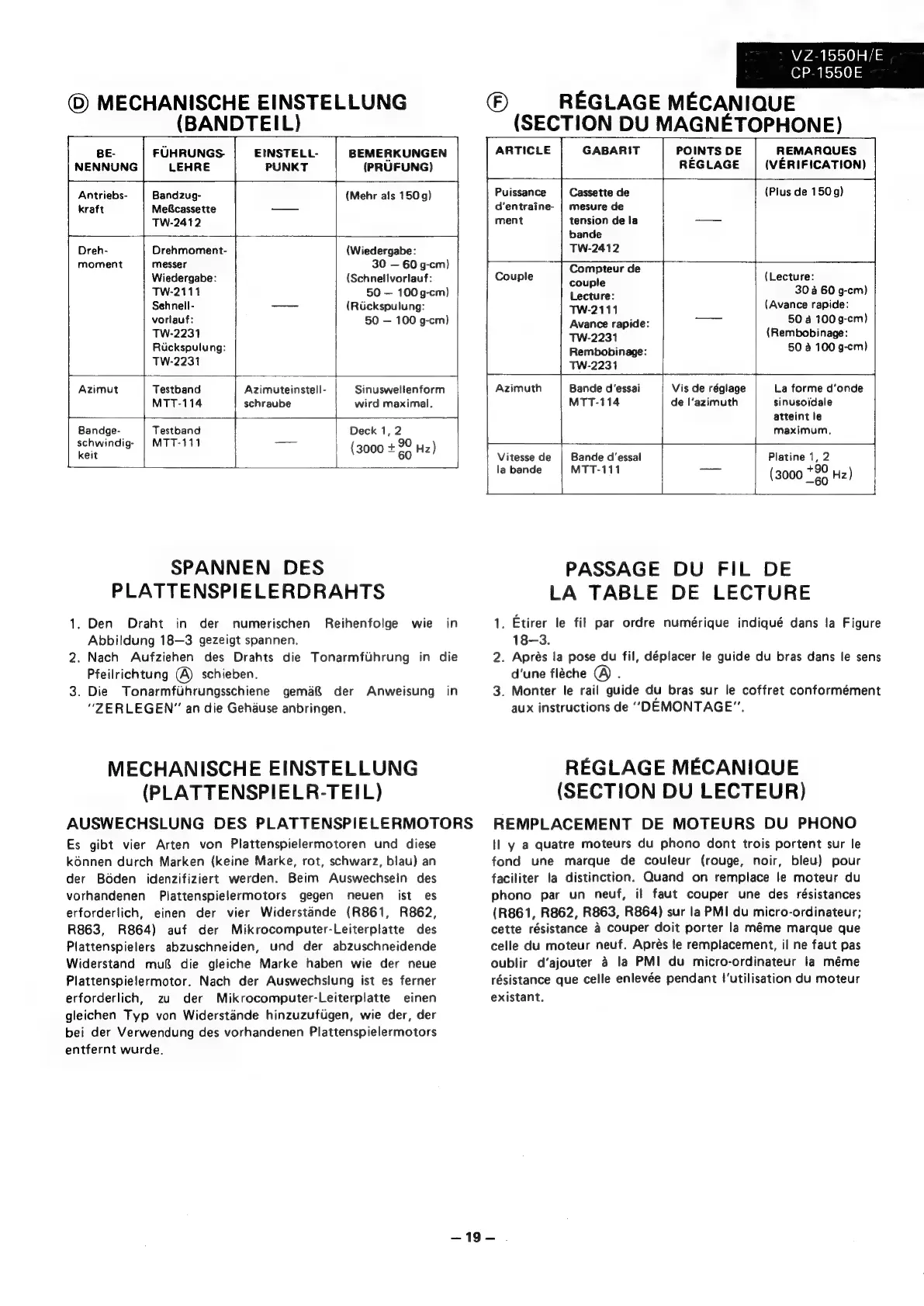

Sharp VZ-1550E(BK)

(©) MECHANISCHE EINSTELLUNG
VZ-1550H/E
CP-1550E
©
REGLAGE
MECANIQUE
(SECTION
DU
MAGNETOPHONE)
ARTICLE
Puissance
d‘entraine-
ment
GABARIT
Cassette de
mesure de
tension de la
bande
TW-2412
Compteur de
POINTS DE
REGLAGE
REMARQUES
(VERIFICATION)
(Plus de 150g)
“| (Lecture:
(BANDTEIL)
FUHRUNGS- EINSTELL- | eeMeaKuncen
LEHRE PUNKT (PRUFUNG)
—
Antriebs- Bandzug- (Mehr als 150g)
kraft MeB&cassette —
TW-2412
Dreh- Drehmoment- (Wiedergabe:
moment messer 30 — 60 g-cm)
Wiedergabe: (Schnellvorlauf:
TW-2111 50 — 100g-cm)
Schnell- rem (RGckspulung:
vorlauf: 50 — 100 g-cm)
TW-2231
Ruckspulung:
TW-2231
Azimut Testband Azimuteinstell- Sinuswellenform
MTT-114 schraube wird maximal.
Bandge- Testband Deck 1, 2
schwindig- | MTT-111 — 90
keit (3000 + & Hz)
SPANNEN DES
PLATTENSPIELERDRAHTS
1. Den Draht in der numerischen Reihenfolge wie in
Abbildung 18—3 gezeigt spannen.
2. Nach Aufziehen des Drahts die Tonarmfiihrung in die
Pfeilrichtung (A) schieben.
3. Die TonarmfUhrungsschiene gema der
“ZERLEGEN” an die Gehause anbringen.
Anweisung in
MECHANISCHE EINSTELLUNG
(PLATTENSPIELR-TEIL)
AUSWECHSLUNG DES PLATTENSPIELERMOTORS
Es gibt vier Arten von Plattenspielermotoren und diese
konnen durch Marken (keine Marke, rot, schwarz, blau} an
der Bodden idenzifiziert werden. Beim Auswechsein des
vorhandenen Plattenspielermotors gegen neuen ist es
erforderlich, einen der vier Widerstande (R861, R862,
R863, R864) auf der Mikrocomputer-Leiterplatte des
Plattenspielers abzuschneiden, und der abzuschneidende
Widerstand mu die gleiche Marke haben wie der neue
Plattenspielermotor. Nach der Auswechslung ist es ferner
erforderlich, zu der Mikrocomputer-Leiterplatte einen
gleichen Typ von Widerstande hinzuzufugen, wie der, der
bei der Verwendung des vorhandenen Plattenspielermotors
entfernt wurde.
i
ieee:
30
&
60
g-cm)
TW-2111
(Avance
rapide:
Avance
rapide:
50a
100
g-cm)
TW-2231
(Rembobinage:
Rembobinage:
50
4
100
g-cm)
TW-2231
Azimuth Bande d’essai Vis de réglage La forme d’onde
MTT-114 de |’azimuth sinusoidale
atteint le
maximum,
4
Vitesse de Bande d’essal Platine 1, 2
la bande MTT-111 _— (3000 on Hz)
PASSAGE DU FIL DE
LA TABLE DE LECTURE
1. Etirer le fil par ordre numérique indiqué dans la Figure
18-3.
2. Aprés la pose du fil, déplacer le guide du bras dans le sens
d'une fléche ®
3. Monter le rail guide du bras sur le coffret conformément
aux instructions de ‘‘DEMONTAGE”.
REGLAGE MECANIQUE
(SECTION DU LECTEUR)
REMPLACEMENT DE MOTEURS DU PHONO
Il y a quatre moteurs du phono dont trois portent sur le
fond une marque de couleur (rouge, noir, bleu) pour
faciliter la distinction. Quand on remplace le moteur du
phono par un neuf, i! faut couper une des résistances
(R861, R862, R863, R864) sur la PMI du micro-ordinateur;
cette résistance 4 couper doit porter la méme marque que
celle du moteur neuf. Aprés le remplacement, il ne faut pas
oublir d’ajouter 4 la PMI du micro-ordinateur la méme
résistance que celle enlevée pendant l'utilisation du moteur
existant.
—~19—
