Sharp VZ-1550E(BK)

VZ-1550H/E
CP-1550E
© EINE VOLLSTANDIGE BESCHREIBUNG DER BEDIENUNG DIESES GE-
RATES IST IN DER BEDIENUNGSANLEITUNG ENTHALTEN.
VZ-1550H

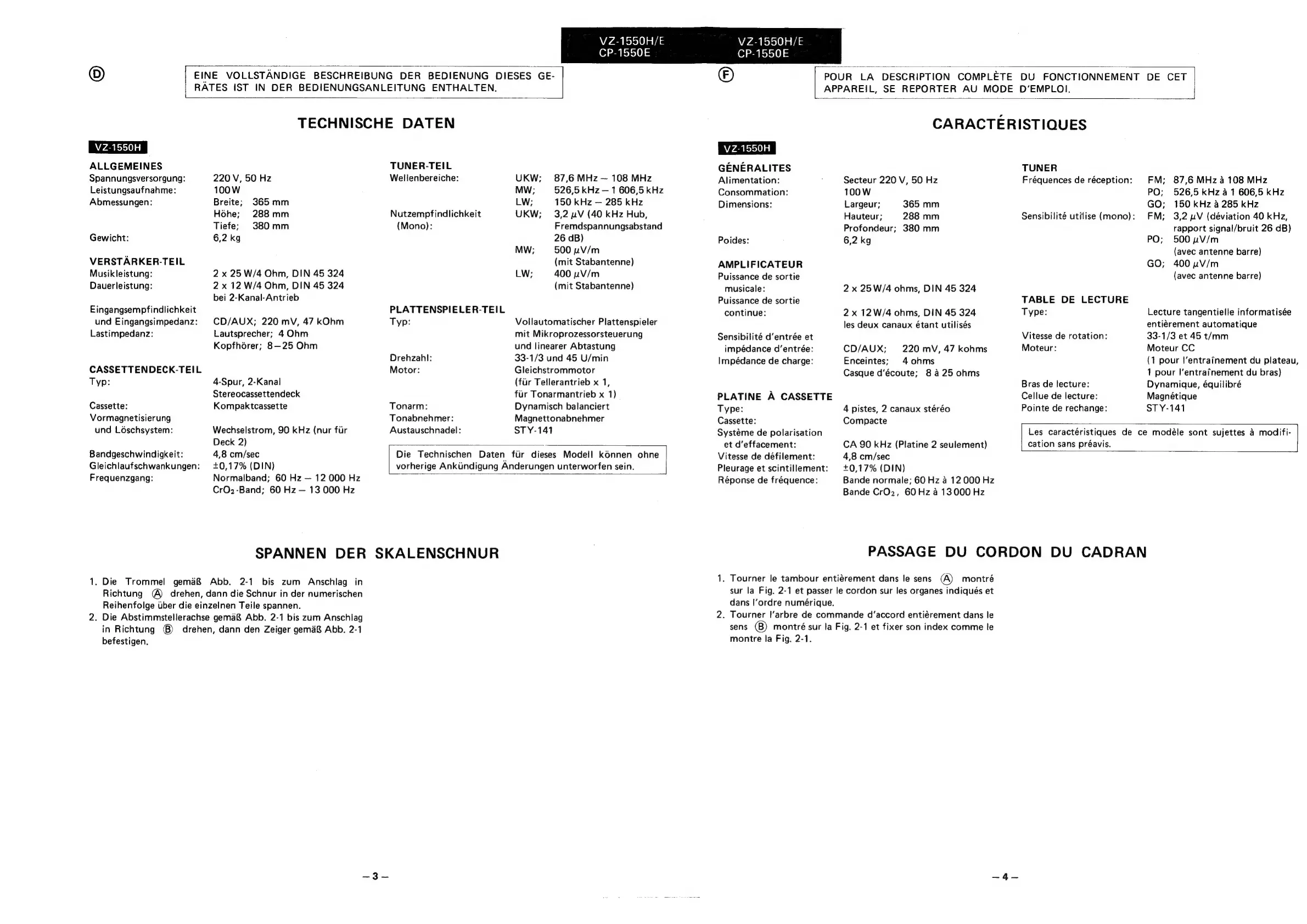

ALLGEMEINES
TECHNISCHE DATEN
TUNER-TEIL
Spannungsversorgung: 220 V, 50 Hz Wellenbereiche: UKW; 87,6 MHz — 108 MHz
Leistungsaufnahme: 100W MW; 526,5 kHz — 1 606,5 kHz
Abmessungen: Breite; 365mm LW; 150 kHz — 285 kHz
Hohe; 288mm Nutzempfindlichkeit UKW; 3,2 nV (40 kHz Hub,
Tiefe; 380mm (Mono): Fremdspannungsabstand
Gewicht: 6,2 kg 26 dB)
VERSTARKER-TEIL
Musikleistung:
Dauerleistung:
Eingangsempfindlichkeit
2 x 25 W/4 Ohm, DIN 45 324
2 x 12 W/4 Ohm, DIN 45 324
bei 2-Kanal-Antrieb
MW; 500 nV/m
(mit Stabantenne)
LW; 400 pV/m
(mit Stabantenne)
PLATTENSPIELER-TEIL
und Eingangsimpedanz: CD/AUX; 220 mV, 47 kOhm Typ: Vollautomatischer Plattenspieler
Lastimpedanz: Lautsprecher; 4 Ohm mit Mikroprozessorsteuerung
Kopfhorer; 8—25 Ohm und linearer Abtastung
Drehzahl: 33-1/3 und 45 U/min
CASSETTENDECK-TEIL Motor: Gleichstrommotor
Typ: 4-Spur, 2-Kanal (fir Tellerantrieb x 1,
Stereocassettendeck fur Tonarmantrieb x 1)
Cassette: Kompaktcassette Tonarm: Dynamisch balanciert
Vormagnetisierung Tonabnehmer: Magnettonabnehmer
und Léschsystem: Wechselstrom, 90 kHz (nur fiir Austauschnadel: STY-141
Deck 2)
Bandgeschwindigkeit: 4,8 cm/sec
Gleichlaufschwankungen:
Frequenzgang:
+0,17% (DIN)
Normalband; 60 Hz — 12 000 Hz
Die Technischen Daten fur dieses Modell konnen ohne
vorherige AnkUndigung Anderungen unterworfen sein.
V2Z-1550H/E
CP-1550E
© POUR LA DESCRIPTION COMPLETE DU FONCTIONNEMENT DE CET
APPAREIL, SE REPORTER AU MODE D‘EMPLOI.
VZ-1550H
GENERALITES
Alimentation:
Consommation:
Dimensions:
Poides:
AMPLIFICATEUR
Puissance de sortie
musicale:
Puissance de sortie
continue:
Sensibilité d’entrée et
impédance d’entrée:
Impédance de charge:
PLATINE A CASSETTE
Type:
Cassette:
Systéme de polarisation
et d’effacement:
Vitesse de défilement:
Pleurage et scintillement:
Réponse de fréquence:
CARACTERISTIQUES
Secteur 220 V, 50 Hz
100 W
Largeur; 365 mm
Hauteur; 288 mm
Profondeur; 380 mm
6,2 kg
2 x 25W/4 ohms, DIN 45 324
2 x 12W/4 ohms, DIN 45 324
les deux canaux étant utilisés
CD/AUX; 220 mV, 47 kohms
Enceintes; 4 ohms
Casque d’écoute; 8 a 25 ohms
4 pistes, 2 canaux stéréo
Compacte
CA 90 kHz (Platine 2 seulement)
4,8 cm/sec
+0,17% (DIN)
Bande normale; 60 Hz a 12 000 Hz
CrO2-Band; 60 Hz — 13 000 Hz
SPANNEN DER SKALENSCHNUR
1. Die Trommel gema& Abb. 2-1 bis zum Anschlag in
Richtung @) drehen, dann die Schnur in der numerischen
Reihenfolge uber die einzelnen Teile spannen.
2. Die Abstimmstellerachse gema& Abb. 2-1 bis zum Anschlag
in Richtung drehen, dann den Zeiger gema& Abb. 2-1
befestigen.
Bande CrO2, 60 Hz a 13000 Hz
TUNER
Fréquences de réception: FM; 87,6 MHz a 108 MHz
PO; 526,5 kHz 4 1 606,5 kHz
GO; 150 kHz 4 285 kHz
Sensibilité utilise (mono): FM; 3,2 uV (déviation 40 kHz,
rapport signal/bruit 26 dB)
PO; 500 nV/m
(avec antenne barre)
GO; 400 uV/m
(avec antenne barre)
TABLE DE LECTURE
Type: Lecture tangentielle informatisée
entiérement automatique
33-1/3 et 45 t/mm
Moteur CC
(1 pour l’entrafnement du plateau,
1 pour l’entrafnement du bras)
Dynamique, équilibré
Magnétique
STY-141
Les caractéristiques de ce modéle sont sujettes 4 modifi-
cation sans préavis.
Vitesse de rotation:
Moteur:
Bras de lecture:
Cellue de lecture:
Pointe de rechange:
PASSAGE DU CORDON DU CADRAN
1. Tourner le tambour entiérement dans le sens A montré
sur la Fig, 2-1 et passer le cordon sur les organes indiqués et
dans l’ordre numérique.
2. Tourner !’arbre de commande d’accord entiérement dans le
sens montré sur la Fig. 2-1 et fixer son index comme le
montre la Fig. 2-1.
