Sharp VZ-1550H(BK)

VZ-1550H/E
CP-1550E

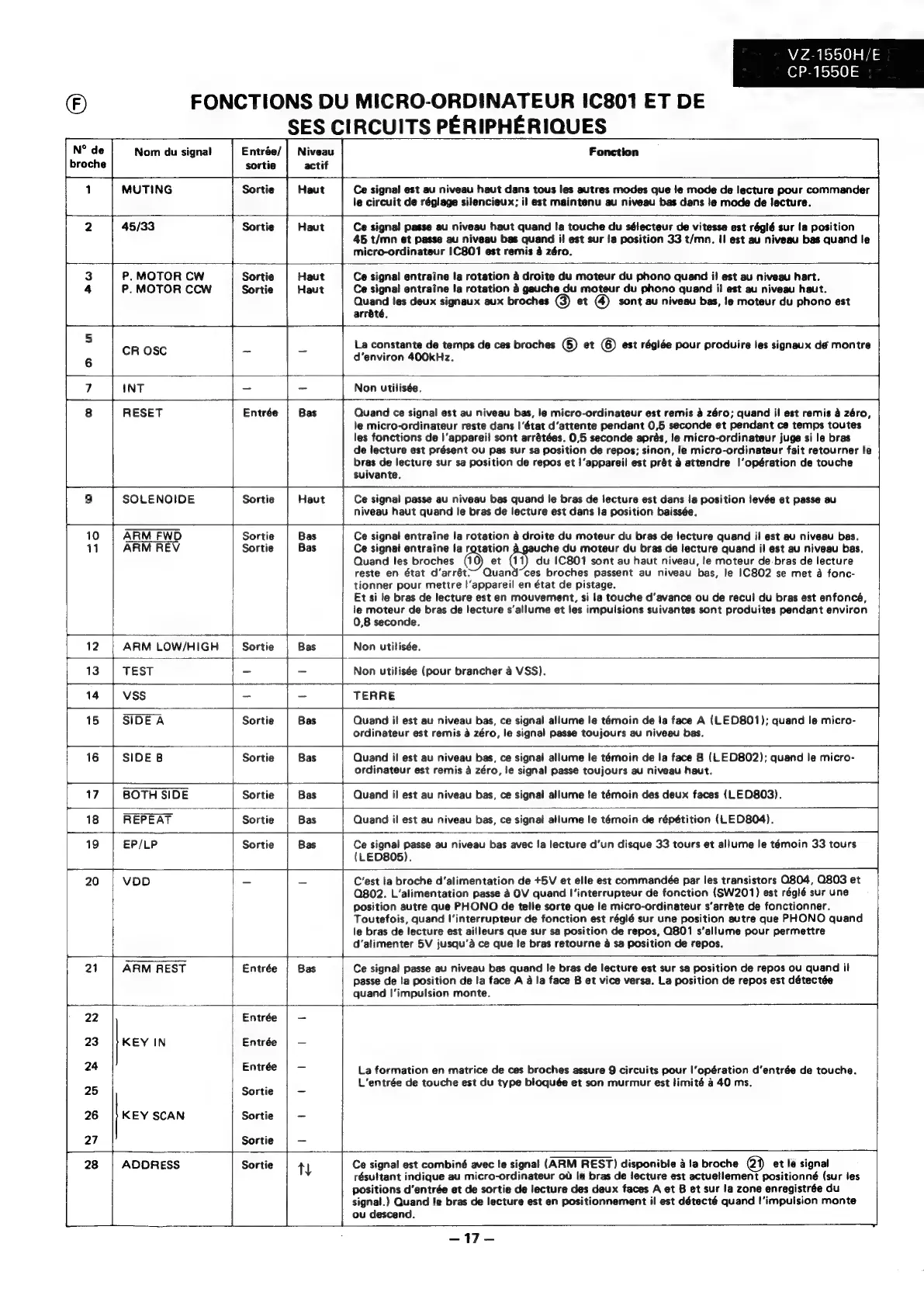

©) FONCTIONS DU MICRO-ORDINATEUR IC801 ET DE
SES CIRCUITS PERIPHERIQUES
N° de Nom du signal Entrée/| Niveau
broche sortie actif
MUTING Sortie Ce signal est au niveau haut dans tous les autres modes que le mode de lecture pour commander
le circuit de réglage silencieux; il est maintenu au niveau bas dans le mode de lecture.
45/33 Sortie Haut Ce signal passe au niveau haut quand la touche du sélecteur de vitesse est réglé sur la position
45 t/mn et passe au niveau bas quand il est sur la position 33 t/mn. II est au niveau bas quand le
micro-ordinateur 1C801 est remis a zéro.
3 P. MOTOR CW Sortie Haut Ce signal entraine la rotation 4 droite du moteur du phono quand il est au niveau hart.
4 P. MOTOR CCW Sortie Haut Ce signal entraine la rotation 4 gauche du moteur du phono quand il est au niveau haut.
Quand les deux signaux aux broches @) et @) sont au niveau bas, le moteur du phono est
arrdté,
5 cROSC _ = La constante de temps de ces broches () et ©) est régiée pour produire les signaux dé montre
6 d’environ 400kHz.
7 INT - - Non utilisée.
$$$
8 RESET Entrée | Bas Quand ce signal est au niveau bas, le micro-ordinateur est remis 4 z6ro; quand il est remis a zéro,
le micro-ordinateur reste dans I‘état d’attente pendant 0,5 seconde et pendant ce temps toutes
les fonctions de |’appareil sont arrétées. 0,5 seconde aprés, je micro-ordinateur juge si le bras
de lecture est présent ou pas sur sa position de repos; sinon, le micro-ordinateur fait retourner le
bras de lecture sur sa position de repos et /‘appareil est prét a attendre |'opération de touche
suivante.
— T
9 SOLENOIDE Sortie Haut Ce signal passe au niveau bas quand le bras de tecture est dans la position levée et passe au
| niveau haut quand fe bras de lecture est dans !a position baissée.
a
10 ARM FWD Sortie Bas Ce signal entraine la rotation a droite du moteur du bras de lecture quand i! est au niveau bas.
11 ARM REV Sortie Bas Ce signal entraine tar. (der uche du moteur du bras de lecture quand il est au niveau bas.
Quand les broches G0) et 1) du 1C801 sont au haut niveau, le moteur de. bras de lecture
reste en état d’arrét>~ Quan Ue: broches passent au niveau bas, le 1C802 se met a fonc-
tionner pour mettre I‘appareil en état de pistage.
Et si le bras de lecture est en mouvement, si la touche d’avance ou de recui du bras est enfoncé,
le moteur de bras de lecture s’allume et les impulsions suivantes sont produites pendant environ
0,8 seconde.
a
12 ARM LOW/HIGH Sortie Bas Non utitisée.
13 TEST - - Non utilisée (pour brancher a VSS).
14 VSS - - TERRE
15 SIDE A Sortie Bas Quand il est au niveau bas, ce signal allume le témoin de ta face A (LED801); quand le micro-
ordinateur est remis a zéro, le signal passe toujours au niveau bas.
|
16 SIDE B Sortie Bas Quand il est au niveau bas, ce signal allume le témoin de la face B (LED802); quand le micro-
ordinateur est remis a zéro, Je signal passe toujours au niveau haut.
= —__|— +
17 BOTH SIDE Sortie Bas Quand il est au niveau bas, ce signal allure te témoin des deux faces (LED803).
18 REPEAT Sortie Bas Quand il est au niveau bas, ce signal allume le témoin de répétition (LED804).
19 EP/LP Sortie Bas Ce signal passe au niveau bas avec la lecture d’un disque 33 tours et allume le témoin 33 tours
(LED805).
20 VDD - - C’est la broche d’alimentation de +5V et elle est commandée par les transistors Q804, Q803 et
Q802. L’alimentation passe a OV quand I‘interrupteur de fonction (SW201) est réglé sur une
position autre que PHONO de telle sorte que le micro-ordinateur s’arréte de fonctionner.
Toutefois, quand I‘interrupteur de fonction est réglé sur une position autre que PHONO quand
le bras de lecture est ailleurs que sur sa position de repos, Q801 s’allume pour permettre
d’atimenter 5V jusqu’a ce que le bras retourne a sa position de repos.
+ 4
21 ARM REST Entrée Bas Ce signal passe au niveau bas quand le bras de lecture est sur sa position de repos ou quand i!
Passe de la position de la face A a la face B et vice versa. La position de repos est détectée
quand I’impulsion monte.
— -
22 Entrée | —
23 KEY IN Entrée | —
24 Entrée | — La formation en matrice de ces broches assure 9 circuits pour l’opération d’entrée de touche.
r L’entrée de touche est du type bloquée et son murmur est limité 4 40 ms.
25 Sortie -
26 KEY SCAN Sortie -
27 Sortie -
28 ADDRESS Sortie N Ce signal est combiné avec le signal (ARM REST) disponible 4 la broche 3) et le signal
résultant indique au micro-ordinateur ov le bras de /ecture est actuetlement positionné (sur jes
positions d’entrée et de sortie de lecture des deux faces A et B et sur la zone enregistrée du
signal.) Quand le bras de lecture est en positionnement il est détecté quand l’impulsion monte
ou descend.
